      毫米級施工放樣精度實現方法：天寶BIM放樣機器人的神奇力量

      2023/12/12
      在建筑工程中，施工放樣是至關重要的一環。它根據設計圖紙上的數據，利用測量儀器在施工現場進行的一種勘測活動。隨著科技的進步，施工放樣的方式也發生了變化。今天，我們就來深入探討BIM放樣和傳統施工放樣的區別，以及如何通過BIM放樣實現毫米級的施工放樣精度。

      BIM放樣和傳統施工放樣的區別

      首先，讓我們回顧一下傳統施工放樣的方法。它主要依賴于設計師的經驗和手動操作，如使用全站儀、經緯儀等測量儀器進行現場測量。然而，這種方法的精度往往受到操作人員的技術水平、儀器誤差等多種因素的影響，難以達到預期的效果。

      隨著BIM技術的發展，BIM放樣逐漸成為了施工過程中的新趨勢。BIM放樣通過建立BIM模型，將三維設計數據直接應用到施工現場。與傳統的施工放樣相比，BIM放樣具有更高的精度和效率。

      那么，如何實現毫米級的施工放樣精度呢？

      這得益于先進的測量儀器和高效的算法。比如天寶BIM放樣機器人，它利用BIM模型結合自動測量儀器在施工現場實現多專業三維空間放線。其測量精度高，且對放樣人員的專業程度和數量要求更低。任意兩名會操作計算機的放樣人員就能完成整個放樣過程。并且由于大部分放樣工作都由天寶BIM放樣機器人完成，放樣人員只需要執行監管和授權的工作，使得放樣效率比傳統放樣提高數倍！

      接下來，我們一起深入了解天寶BIM放樣機器人具有哪些特點。

      ·基于全站儀的高精度測量原理

      天寶的RTS BIM放樣機器人主機部分就是一臺精度為1″的自動全站儀，換算成具體的距離數值就是“在100米處的角度偏差是±0.48毫米”。

      天寶放樣機器人-基于全站儀的高精度測量原理

      ·只能“按圖施工”的放線模式

      最大程度的保證按圖施工，整個放樣過程中的數據讀取與識圖都是機器在思考，因此設計師提供的圖紙（或模型）是什么樣的，它就放樣成什么樣。

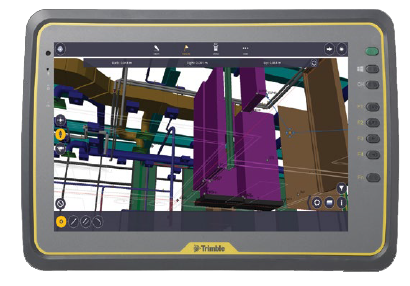

      天寶放樣機器人-只能“按圖施工”的放線模式

      ·多工種、多專業、多工作區域同時放線的工作方式

      天寶的BIM放樣機器人可以在同一個區域內同時放樣多個專業的圖紙內容，而且專業越多它的整體放樣效率就越高。

      天寶放樣機器人-多工種多專業多工作區同時放線

      ·“指哪打哪”，同級別放樣無誤差傳遞

      天寶的BIM放樣機器人不依賴于現場的軸網和標高線，它依據的是現場的控制點坐標系，它的放樣誤差是基于現場坐標系的整體誤差而定的，并且在每一個測站中的所有的測量值之間不會有任何誤差的傳遞。更重要的一點是，在整個放樣過程中，不需要人工去拉皮尺，放樣機器人會自動打出激光點用以標識。

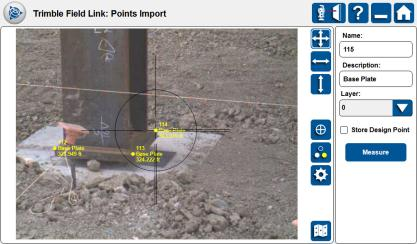

      天寶放樣機器人-指哪打哪

      ·所有放樣內容一一對應

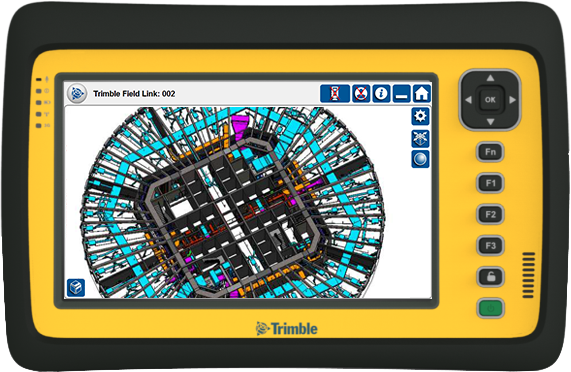

      電子圖紙中每個放樣點的（X、Y、Z）的坐標數值、放樣的時刻、放樣后的偏離誤差都與這個點的唯一識別號一一對應。在放樣過程中產生的信息，會自動記錄在手部的控制平板電腦中，而且此數據不支持人為修改。

      天寶放樣機器人-所有放樣內容一一對應

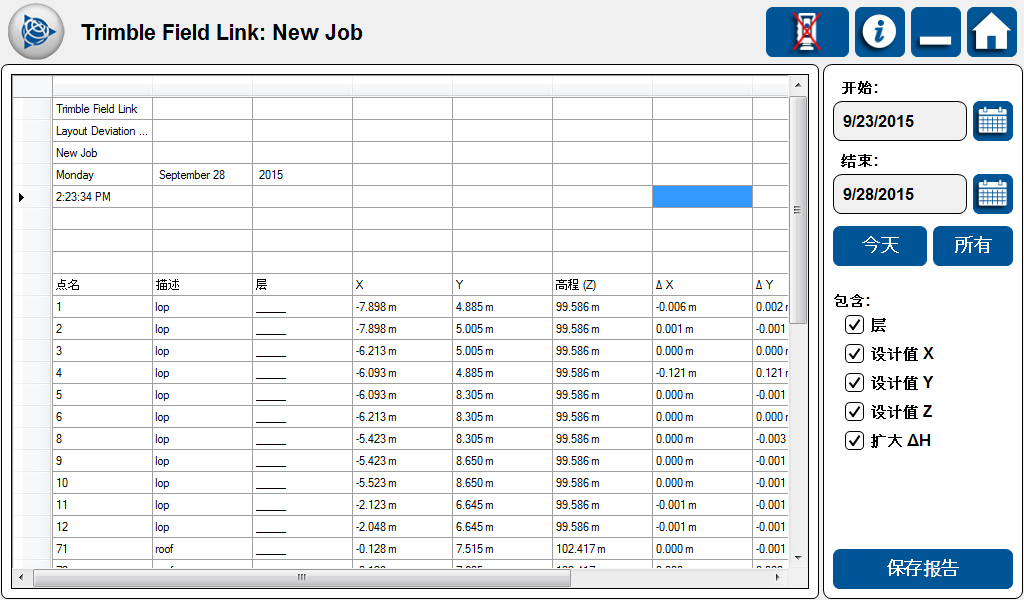

      ·影像疊加功能，生成報告

      天寶的RTS BIM放樣機器人可以直接放樣從設計圖紙創建的點文件，也可以現場創建放樣點，計算角度和距離及收集竣工數據，自動生成放樣報告、現場報告、偏差報告。

      天寶放樣機器人-影響疊加功能生成報告

      產品詳情：Trimble(天寶)RTS BIM放樣機器人 | BIM+數字化施工
      〈 〉
