工程設計行業都用哪些三維設計軟件？

AVEVA公司 PDMS

PDMS是英國AVEVA公司（原CADCentre公司）的旗艦產品，自從1977年第一個PDMS商業版本發布以來，PDMS就成為大型、復雜工廠設計項目的首選設計軟件系統。

PDMS（PlantDesignManagementsystem）即工廠三維布置設計管理系統，該軟件具有以下主要功能特點：

1. 全比例三維實體建模，而且以所見即所得方式建模；
2. 2. 通過網絡實現多專業實時協同設計、真實的現場環境，多個專業組可以協同設計以建立一個詳細的3D數字工廠模型，每個設計者在設計過程中都可以隨時查看其它設計者正在干什么；

3. 交互設計過程中，實時三維碰撞檢查，PDMS能自動地在元件和各專業設計之間進行碰撞檢查，在整體上保證設計結果的準確性；

4. 擁有獨立的數據庫結構，元件和設備信息全部可以存儲在參數化的元件庫和設備庫中，不依賴第三方數據庫；

5. 開放的開發環境，利用ProgrammableMacro Language可編程宏語言，可與通用數據庫連接，其包含的AutoDraft程序將PDMS與AutoCAD接口連接，可方便地將二者的圖紙互相轉換，PDMS輸出的圖形符合傳統的工業標準。

INTERGRAPH公司 SmartPlant 3D

SP3D是近二十年來出現的最先進的工廠設計軟件系統，這套由INTERGRAPH(鷹圖)公司推出的新一代、面向數據、規則驅動的軟件主要是為了簡化工程設計過程，同時更加有效的使用并重復使用現有數據。做為INTERGRAPH SmartPlant軟件家族的一員，SmartPlant 3D主要提供兩方面的功能：

首先，它是一個完整的工廠設計軟件系統，其次，它可以在整個工廠的生命周期中，對工廠進行維護。

決定使用全新技術開發SmartPlant 3D并不是一件很輕易的事。介紹一種新的技術總是包含很大的風險。尤其是經過了25年的不斷改進，業界所接受的技術被廣泛應用的條件下。但是SmartPlant 3D確實提供了一種更好的工廠設計的方式。INTERGRAPH相信使用這一新的軟件所帶來的巨大的商業利益及競爭的優勢將證實，采用SmartPlant 3D是準確的，同時SmartPlant 3D 將很快的被作為首選技術從而成為新的工業標準。

SmartPlant 3D是一個前瞻的軟件，它將永遠的改變工廠的工程化過程及設計過程。它打破了傳統的設計技術帶給工廠設計過程的局限。它的目標不僅局限于如何幫助用戶完成工廠設計，它還能幫助用戶優化設計，增加生產力同時縮短項目周期。

全球化的、高速的項目實施過程需要工程公司（EPC）能夠成功的治理及實施項目，這意味著要在全球范圍內多個設計中央的同步工作的同時，滿意項目的進度及費用要求。他們還需要保存他們的最優的設計方案以備以后的項目中重復使用，從而增加生產效率及保存公司的設計知識。

同時業主需要雇傭內部的及專業的工程公司來進行工廠的設計，翻修設計及維護設計，因此他們需要有能力來重復使用已建工廠的設計數據，來縮短項目的設計周期。他們也需要使用已建項目的模型，來支持日常運行及維護。

SmartPlant 3D擁有自動化功能及規則驅動的技術，可以顯著提高生產效率、設計和工程質量，特別是能夠快速準確地創建和修改管道模型。

INTERGRAPH公司 PDS

PDS 是由美國INTERGRAPH (鷹圖)公司研制開發的大型工廠設計應用軟件。

PDS 是Plant Design System 的縮寫，它是一個全面的智能的計算機輔助設計和工程設計（CAD/CAE）應用軟件，使用PDS產品可以得到最佳的設計結果，它將更有效地降低整個項目的造價，縮減費用，提高產值，最小化風險并保留有價值的數據。

PDS幫助用戶在以下幾方面節省更多的資源：

1、 自動化工程提高效率

2、 三維建模過程幫助設計人員更好地設計

3、 支持動態瀏覽，在工廠未施工之前操作維護人員可進行交互式地觀看

4、 碰撞檢查減少現場返工

5、 精確的材料報告減少費用

6、 以設計規范為驅動的設計及檢查提高設計的精確度。

PDS可以運行在最通用的Windows操作系統平臺之上，支持通用的關系數據庫系統如：Microsoft SQL Server、Orale及Informixd等很多的第三方軟件都有接口。

INTERGRAPH公司 CADWORX

CADWorx Plant Professional 2013是美國Intergraph公司研發的基于AutoCAD平臺的完全兼容AutoCAD命令的3D工廠設計軟件。CADWorx 采用全新的建模模式，是繼Smart Plant 3D，PDS后又一款具有超前革新意識的力作。Intergraph將繼續開發并增強CADWorx軟件功能，并努力將其變成設計師手中最好的工具。

作為Intergraph CADWorx and Analysis Solution（簡稱ICAS）系統中的一員，CADWorx具有完備的規范元件庫和管道等級文件：軟件內置有150#﹑300#﹑600#﹑和900#、1500#、2500#管件的詳細規范,同時軟件內置有國內的JB，HG，SY，GB等系列規范，這些規范可以復制和修改以適應不同工作的需要。用戶可以方便快捷地定義自己的元件庫和管道等級文件。靈活方便的3D建模功能使您可以方便地建立結構模型、建立用戶的管架和框架。您也可以建立各種設備和容器以及暖通風（HVAC）。CADWorx幫你完全擺脫其它CAD配管軟件的約束。3D模型建立可以通過搭積木方式建立，也可以使用自動選擇布管工具，畫一條簡單的二維或三維多義線，然后用內設的自動布管功能增加管子或彎頭，你可以在任意角度﹑任一方向布管。你可以用對焊﹑承插焊或螺紋，法蘭管道，迅速而方便地建立管道模型。這是一款功能強大的設備模型設計軟件，它包含強大的可變模型設計與產生的功能，利用靈活的復制能力，可以簡單快速地創建出各種設備零件，管道，還可將設計的部分快速的插入到復雜的模型中。

長沙思為軟件有限公司 PDMAX

Pdmax是長沙思為軟件有限公司自主研發的三維工廠設計軟件，它以獨立的數據庫為基礎，AutoCad為圖形平臺，實現了多專業多用戶的協同設計。Pdmax可為用戶提供三維結構設計、設備布置、配管設計、平斷面圖、軸測圖、數據匹配檢查、碰撞檢查、自動統計材料、導出應力分析文件等功能，并能完全兼容PDMS系統數據。

其主要模塊包括：

一、項目管理模塊

二、元件等級模塊

三、設計模塊

四、出圖模塊

五、接口

六、運行環境

可在Windows2000、XP、VISTA等系統（支持32位、64位）上運行，以AutoCAD 2006及以上版本為運行平臺。應用領域涉及電力、石油、石油化工、化工、油田、燃氣熱力、醫藥、核工業、紡織、輕工、鋼鐵、油脂工程等行業。

Autodesk公司 AutoCAD Plant 3D

AutoCAD Plant 3D簡稱P3D，是面向日常項目的三維工廠設計軟件。

使用AutoCAD Plant 3D軟件對加工工廠進行設計、建模和文檔編制?；谑煜さ腁utoCAD軟件平臺，AutoCAD Plant 3D使工廠設計師和工程師能夠創建先進的三維設計?；诘燃壍脑O計和元件庫可以有效簡化管道、設備和支撐結構的放置流程。集成的AutoCAD軟件功能可以幫助您創建和編輯管道與儀表流程圖，并根據三維模型協調基本數據。生成和共享等軸側視圖、正交視圖和其它文檔。AutoCAD Plant 3D內置在Autodesk Plant Design Suites中。它是一款工作空間—專門面向三維工廠設計的用戶界面的軟件。

等級庫和元件庫—基于等級的技術和標準元件庫(ANSI/ASME(B16)和DIN/ISO)。修改元件按庫，以滿足項目要求。管道、設備和結構—以半自動或手動方式創建基于等級庫的管線和元件模型。包含一個可定制的標準設備元件庫。從外部參考或以參數化的方式創建結構元素。確認沖突。施工文檔—生成精確的ISO圖、正交視圖和其它文檔。搜索和報表—查詢和處理數據。生成材質報表。導出至PCF文件。Autodesk Navisworks兼容性—無縫地對整個項目進行審閱。規范轉換器—從其它應用程序導入規范。

Autodesk公司 3DS MAX

3D Studio Max，常簡稱為3dsMax[1] 或MAX，是Discreet公司開發的（后被Autodesk公司合并）基于PC系統的三維動畫渲染和制作軟件。其前身是基于DOS操作系統的3D Studio系列軟件。在Windows NT出現以前，工業級的CG制作被SGI圖形工作站所壟斷。3D Studio Max +Windows NT組合的出現一下子降低了CG制作的門檻，首先開始運用在電腦游戲中的動畫制作，后更進一步開始參與影視片的特效制作，例如X戰警II，最后的武士等。在Discreet3Ds max 7后，正式更名為Autodesk 3ds Max，最新版本是3ds max 2015。

在應用范圍方面，廣泛應用于廣告、影視、工業設計、建筑設計、三維動畫、多媒體制作、游戲、輔助教學以及工程可視化等領域。

Dassault Systemes S.A

SolidWorks

SolidWorks為達索系統（Dassault Systemes S.A）下的子公司，專門負責研發與銷售機械設計軟件的視窗產品。

SolidWorks公司成立于1993年，由PTC公司的技術副總裁與CV公司的副總裁發起，總部位于馬薩諸塞州的康克爾郡（Concord,Massachusetts）內，當初的目標是希望在每一個工程師的桌面上提供一套具有生產力的實體模型設計系統。從1995年推出第一套SolidWorks三維機械設計軟件至今，至2010年已經擁有位于全球的辦事處，并經由300家經銷商在全球140個國家進行銷售與分銷該產品。1997年，Solidworks被法國達索（Dassault Systemes）公司收購，作為達索中端主流市場的主打品牌。

SolidWorks軟件是世界上第一個基于Windows開發的三維CAD系統，由于技術創新符合CAD技術的發展潮流和趨勢，SolidWorks公司于兩年間成為CAD/CAM產業中獲利最高的公司。良好的財務狀況和用戶支持使得SolidWorks每年都有數十乃至數百項的技術創新，公司也獲得了很多榮譽。該系統在1995-1999年獲得全球微機平臺CAD系統評比第一名；從1995年至今，已經累計獲得十七項國際大獎，其中僅從1999年起，美國權威的CAD專業雜志CADENCE連續4年授予SolidWorks最佳編輯獎，以表彰SolidWorks的創新、活力和簡明。至此，SolidWorks所遵循的易用、穩定和創新三大原則得到了全面的落實和證明，使用它，設計師大大縮短了設計時間，產品快速、高效地投向了市場。

Bentley公司 AutoPLANT Piping

AutoPLANT Piping 是Bentley公司出品的基于 AutoCAD 的管道設計和三維建模軟件，可迅速生成智能的三維生產模型。

AutoPLANT Piping可將組件和工程圖控制的數據動態鏈接至外部項目數據庫。數據庫信息可用于生成報告，也可以用于全局性處理和修改組件的描述性數據。

AutoPLANT Piping 支持創建工程施工圖（包括平面圖、立面圖和剖面圖），使用圖紙空間視圖，然后導出三維模型數據，最終可生成工程圖。導入/導出功能支持以管道組件格式 (PCF) 輸出，然后輸入到 Alias Limited 的 ISOGEN 軟件，從而用于自動生成 ISOGEN 等角。Drawing Flattener 模塊可從三維模型中生成二維平面工程圖，包括立面圖、平面圖和剖面圖。適用于快速編輯施工圖。

AutoDesk公司 INVENTOR

Inventor是美國AutoDesk公司推出的一款三維可視化實體模擬軟件Autodesk Inventor Professional（AIP），目前已推出最新版本AIP 2015。同時還推出了iphone版本，在app store有售。Autodesk Inventor Professional包括Autodesk Inventor?三維設計軟件；基于AutoCAD平臺開發的二維機械制圖和詳圖軟件AutoCAD Mechanical；還加入了用于纜線和束線設計、管道設計及PCB IDF文件輸入的專業功能模塊，并加入了由業界領先的ANSYS技術支持的FEA功能，可以直接在Autodesk Inventor軟件中進行應力分析。在此基礎上，集成的數據管理軟件Autodesk Vault-用于安全地管理進展中的設計數據。

由于Autodesk Inventor Professional集所有這些產品于一體，因此提供了一個無風險的二維到三維轉換路徑，您能以自己的進度轉換到三維，保護的二維圖形和知識投資，并且清楚地知道自己在使用目前市場上DWG兼容性最強的平臺。Autodesk Inventor?軟件是一套全面的設計工具，用于創建和驗證完整的數字樣機；幫助制造商減少物理樣機投入，以更快的速度將更多的創新產品推向市場。

Autodesk Inventor 產品系列正在改變傳統的 CAD 工作流程：因為簡化了復雜三維模型的創建，工程師即可專注于設計的功能實現。通過快速創建數字樣機，并利用數字樣機來驗證設計的功能，工程師即可在投產前更容易發現設計中的錯誤。Inventor 能夠加速概念設計到產品制造的整個流程，并憑借著這一創新方法，連續 7 年銷量居同類產品之首。

中望公司 中望3D

中望3D是中望公司擁有全球自主知識產權的高性價比的高端三維CAD/CAM一體化軟件產品，為客戶提供了從入門級的產品設計、模具設計、CAM加工的一體化解決方案。擁有獨特的Overdrive混合建模內核，支持A級曲面，支持2—5軸CAM加工?，F有最新的版本中望3D 2015正式版。

2010年7月30日，廣州中望龍騰軟件股份有限公司正式與美國知名的三維CAD/CAM設計軟件公司——VX軟件簽訂協議，收購該公司的VX軟件三維CAD/CAM知識產權以及研發團隊。這是中國CAD行業有史以來規模最大且最具有意義的一次收購，其行為創造了業內諸多第一，將對中國乃至世界三維CAD行業產生深遠的影響。

優勢：

1、 內嵌格式轉化器，兼容主流三維CAD數據格式

2、 新增選擇工具條

3、 優化2D工程圖功能

4、 新增基準面創建工具

5、 新增多種折彎工具

6、 優化點云&逆向工程功能

7、 CAM加工操作流程重新分類組合，實現關聯操作

AutoDesk公司 Navisworks

可視化和仿真，分析多種格式的三維設計模型。Autodesk? Navisworks?解決方案支持所有項目相關方可靠地整合、分享和審閱詳細的三維設計模型，在建筑信息模型(BIM)工作流中處于核心地位。BIM的意義在于，在設計與建造階段及之后，創建并使用與建筑項目有關的相互一致且可計算的信息。

Autodesk Navisworks軟件系列包括四款產品，能夠幫助您和您的擴展團隊加強對項目的控制，使用現有的三維設計數據透徹了解并預測項目的性能，即使在最復雜的項目中也可提高工作效率，保證工程質量。

Autodesk Navisworks軟件解決方案支持項目設計與建筑專業人士將各自的成果集成至同一個同步的建筑信息模型中使用Autodesk Navisworks Freedom — 這款名符其實的瀏覽器，可以自由查看Navisworks Review、Navisworks Simulate或Navisworks Manage以NWD格式保存的所有仿真內容和工程圖。Navisworks Freedom為設計專業人士提供了高效的溝通方式，支持他們便捷、安全、順暢地審閱NWD格式的項目文件。

這款實用的解決方案可以簡化大型的CAD模型、NWD文件，而無需進行模型準備、第三方服務器托管、培訓，也不會有額外成本。該軟件還支持查看3D DWF格式的文件。通過更加輕松地交流設計意圖，協同審閱項目相關方的設計方案，共享所有分析結果，便可以在整個項目中實現有效協作。

Navisworks是一款強大的利用全工程總裝模型或部分專業總裝模型進行漫游、動畫模擬、碰撞檢查等分析的軟件。

AutoDesk公司 REVIT

Revit是Autodesk公司一套系列軟件的名稱。Revit系列軟件是專為建筑信息模型(BIM)構建的，可幫助建筑設計師設計、建造和維護質量更好、能效更高的建筑。

根據小羊上山BIM中心的解釋：Revit是我國建筑業BIM體系中使用最廣泛的軟件之一。

Revit是Autodesk公司一套系列軟件的名稱。Revit系列軟件是專為建筑信息模型(BIM)構建的，可幫助建筑設計師設計、建造和維護質量更好、能效更高的建筑。

AutodeskRevit作為一種應用程序提供，它結合了AutodeskRevit Architecture、AutodeskRevit MEP和AutodeskRevit Structure軟件的功能。

Revit的定位是做建筑、結構、機電設備三個專業的三維建模、出圖、工程量報表等。

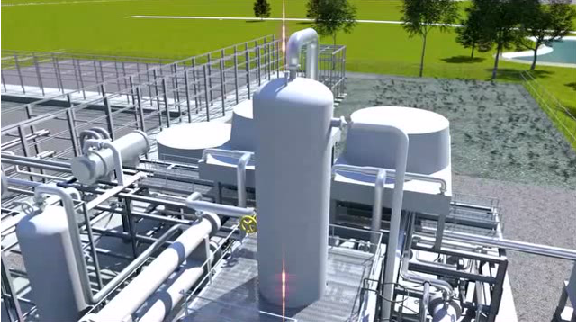

OpenPlantOpenPlant 是一款二維及三維工廠設計工程軟件套件，它將 ISO 15926 作為固有數據模型，實現真正的數據互用。
