關于石油化工廠設計中的管道安裝常識

關于石油化工廠設計中的管道安裝常識

1、埋地敷設管道的埋設深度有哪些要求？

答：埋地敷設管道的埋設深度應以管道不受損壞為原則，并應考慮最大凍土深度和地下水位等影響。管頂距地面不宜小于0.5m；在室內或室外有混凝土地面的區域，管項距地面不宜小于0．3m。通過機械車輛的通道下不宜小于0.7m或采用套管保護。

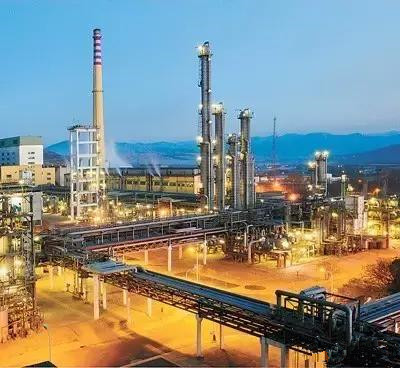

2、管廊上管道布置的原則是什么？

答：（1）大直徑管道應靠近管廊柱子布置；

（2）小直徑、氣體管道、公用工程管道直布置在省廊中間；

（3）工藝管道宜布置在與省廊相連接的設備一側；工藝管道視其兩端所連接的設備管口標高可以布置在上層或下層；

（4）需設置“Ⅱ”型補償器的高溫管道，應布置在靠近柱子處，且‘Ⅱ”型補償器宜集中設置；

（5）低溫介質管道和液化烴管道，不應靠近熱管道布置；也不要布置在熱管道的正上方；

（6）對于雙層管廊，氣體管道、熱管道、公用工程管道、泄壓總管、火炬干管、儀表和電氣電纜糟架等宜布置在上層；一般工藝管道、腐蝕性介質管道、低溫管道等直布置在下層；

（7）管廊上管道設計時，應留10％－20％裕量。

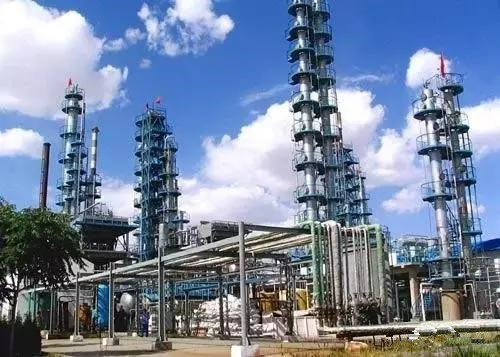

3、治塔管道布置設計時應如何考慮？

答：沿塔管道的布置設計應注意如下幾個方面：

（1）應滿足工藝管道及儀表流程圖的要求；

（2）管道布置應從塔頂部到塔底部自上而下進行規劃，并且應首先考慮塔頂管道和大直徑的管道的位置和自流管道的走向，再布置壓力管道和一般管道，最后考慮塔底管道和小直徑管道；

（3）應考慮方便操作、維修和安全可靠，經濟合理；

（4）每一條管道按照它的起止點都應盡可能短，但必須滿足管道柔性的要求；

（5）每一條管道應盡量沿塔體布置，并且注意有一個“好的外觀”；

1）有兩種惰況可考慮：一是每一條管道分別布置；二是按管道成組布置（這種方式加管道的集中荷載較大時，應取得設備設計人員的同意）；

2）在管道側沿塔外壁呈同心圓布置，或沿塔外壁呈切線布置。

4、塔頂管道設計的要點是什么？

答：（1）塔頂管道一般有塔頂油氣、放空和安全閥出口管道。塔頂放空管道一般安裝在 塔頂油氣管道最高處的水平管段的頂部，并應符合防火規范的要求；

（2）塔頂油氣管道內的介質一般為氣相，管徑較大，管道盡可能短，要“步步低”，不宜出現袋形管，且具有一定的柔性；

（3）每一根沿塔管道，需在上部設承重支架，并在適當位置設導向支架，以免管嘴受力過大；

（4）分餾塔頂油氣管道一般不隔熱，只防燙；如該管道至多臺冷換設備，為避免偏流，應對稱布置；

（5）塔頂為兩級冷凝時，其管道布置應使冷凝液逐級自流，油氣總管與冷凝路入口支管應對稱布置，使流量均勻；

（6）當塔頂壓力用熱旁路控制時，熱套路管應保溫，盡最短，其調節閥應安裝在回流罐”上部，且管道不得出現“袋形”，以避免積液；

（7）減壓塔頂油氣管道與塔開口直接焊接而不采用法蘭連接，以減少泄漏。
