處于裝配式修建施工管理階段BIM技能如何應用？

現在,裝配式施工進展首要受廠商構件出產的速度、運送方式等多方面要素限制。規劃改變對構件的出產不利，裝置進程中簡單出現“錯、漏、碰、缺"等狀況。因而,將BIM和RFID集成，并使用于包含從構件制造到裝置全進程辦理,將極大進步出產功率。下面臨 BIM技能  與RFID技能在裝配式修建施工辦理中的使用作簡要剖析。
1.BIM技能在裝配式修建施工辦理中使用
BIM技能在裝配式修建施工辦理中的使用首要包含三個部分: 施工場所辦理、5D動態本錢操控和可視化交底。(1)施工場所辦理。依據BIM的施工場所辦理即在施工前經過計算機虛擬施工場所安置，模仿首要施工機械的施工進程，在滿意塔吊吊運規模掩蓋整個施工面的一起，盡量削減 起重臂穿插; 模仿首要資料場所安置，削減乃至防止二次轉移。

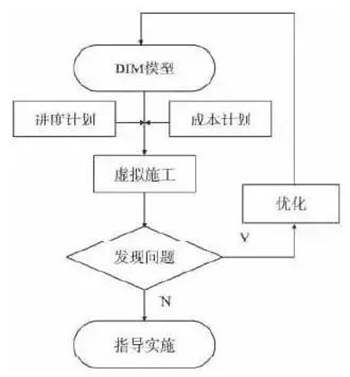

(2)依據BIM的5D動態本錢操控。依據BIM的5D動態施工本錢操控即在3D 模型的根底上加上時刻、本錢構成5D的修建信息模型，經過虛擬施工看現場的資料堆積、工程進展、資金投入量是否合理，及時發現實踐施工進程中存在的問題，優化工期、資源配置，實時調整資源、資金投入，優化工期、費用目標，構成最優的修建模型，然后輔導下一步施工(見圖1)。

依據BIM的5D動態

　　在該體系中，首要，需樹立BIM模型，并在BIM模型中輸入和項目有關的一切信息，首要包含構配件的基本信息( 如名稱，標準和類型，供貨商);其次，在三維模型的各個構件 上加上時刻參數和本錢方案，構成5D BIM模型;再次，使用計算機依據附加的時刻和本錢參 數進行BIM的5D虛擬施工展現，經過虛擬締造，能夠檢查進展或本錢方案是否合理，各種邏輯關系是否準確，及時發現施工進程中或許出現的各種問題和危險，并針對出現的問題對模型和方案進行修正和調整，進而優化BIM模型，調整進展和本錢方案，將優化完結的模型 進行虛擬締造，假如進行虛擬施工后沒有發現問題，則能夠輔導施行。
　　此外，使用BIM技能能夠很好地處理施工進程中的各種改變。當施工進程中的規劃改變發生時，使用BIM將改變相關到模型中，一起反映出工程量以及造價的改變，使決策者更清楚規劃的改變對造價的影響，及時調整資金籌集和投入方案。
　　(3)可視化技能交底?？梢暬坏准丛诟鞴ば蚴┕で?，使用BIM技能虛擬展現各施工工藝，特別對新技能、新工藝以及雜亂節點進行全尺度三維展現，有用削減因人的主觀要素形成的過錯了解，使交底更直觀、更簡單了解，使各部門之間的交流愈加高效。
　2.RFID技能在裝配式修建施工辦理中使用不同于傳統的修建工程施工作業辦理，裝配式修建的施工辦理進程能夠分為五個環節: 制造、運送、進場、存儲和吊裝。能否及時準確地掌握施工進程中各種構件的制造、運送 、參與等信息，很大程度上影響著整個工程的進展辦理及施工工序，施工現場有用的構件信息，有利于現場的各構配件及部品體系的堆積，削減二次轉移。

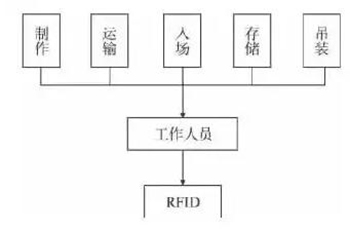

　　但傳統的資料辦理方式其信息不只簡單犯錯，并且有必定的滯后性，為處理裝配式修 建出產與施工進程的脫節問題，討論將RFID 技能使用于裝配式修建施工全進程中，其使用環節及辦法如圖2所示。
　　(1)構件制造階段。在構件預制階段，首要，由預制場的預制人員使用讀寫設備，將構件或部品的一切信息(如:預制柱的尺度、維護信息等) 寫到RFID芯片中，依據用戶需求和 當前編碼辦法，一起學習工程合同清單的編碼規矩，對構件進行編碼(見圖3) 。然后由制 造人員將寫有構件一切信息的RFID芯片植入到構件或部品體系中，以供今后各階段工作人員讀取、查閱相關信息。
　　K1-3:項目名稱，用英文字母表明，缺乏三個字母的項目，前面用0補齊，如:奧運項目表明為0AY;
　　K4-5:單位工程編碼，選用1-99號數字編碼，如: 奧運村第9號樓，表明為09;
　　K6:地上/地下工程，地下表明為0，地上表明為1;
　　K7-8:樓層號，如:地上9層表明為09;
　　K9:構件類型，如: 柱(Column)-C，梁(Beam)-B，樓板(Floor)-F，…
　   K10-12:數量編碼
　　K13-14:作業狀況，該欄歸于狀況欄，隨RFID收集信息的狀況進行更新，如倉儲階段-CC，裝置階段-AZ，…
　　K15-17:擴大區。
　　(2)構件運送階段。在構件運送階段，首要是將RFID芯片植入到運送車輛上，隨時收集車輛運送狀況，尋求最短路程和最短時刻線路，然后有用下降運送費用和加速工程進展。
　　(3)構配件進場及存儲辦理階段。門禁體系中的讀卡器接收到運送車輛進場信息后立即告訴相關人員進行進場查驗及現場檢驗，檢驗合格后依照規定運送到指定方位堆積，并將構配件的參與信息錄入到RFID芯片中，以便日后查閱構配件參與信息及使用狀況。
　　(4) 構件吊裝階段。地上工作人員和施工機械操作人員各持閱讀器和顯示器，地上人員讀取構件相關信息，其成果隨即顯示在顯示器上，機械操作人員依據顯示器上的信息按次第進行吊裝，一步到位，省時省力。此外，使用RFID技能能夠在小規模內完成準確定位 的特性，能夠快速定位、安排運送車輛，進步工作功率。
3.BIM和RFID在修建工程項目施工進程辦理中的集成使用

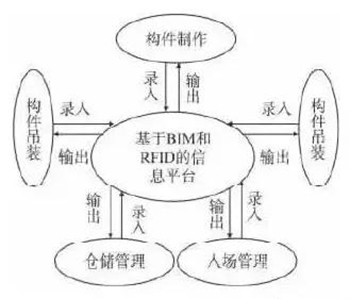

　　現代信息辦理體系中，BIM與RFID分屬兩個體系——施工操控和資料監管。將BIM和RFID技能相結合，樹立一個現代信息技能渠道(依據BIM 和RFID的修建工程項目施工進程辦理體系架構見圖(4)。即在BIM模型的數據庫中添加兩個特點——方位特點和進展特點，使 咱們在軟件使用中得到構件在模型中的方位信息和進展信息，詳細使用如下

　　(1)構件制造、運送階段。以BIM模型樹立的數據庫作為數據根底,RFID收集到的信息及 時傳遞到根底數據庫中，并經過界說好的方位特點和進展特點與模型相匹配。此外，經過RFID反應的信息，精準猜測構件是否能按方案進場，做出實踐進展與方案進展比照剖析， 如有誤差，當令調整進展方案或施工工序，防止出現窩工或構配件的堆積，以及場所和資金占用等狀況。 依據BIM與RFID施工辦理的體系架構
　　(2)構件進場、現場辦理階段。構件進場時，RFID Reader讀取到的構件信息傳遞到數據庫中，并與BIM模型中的方位特點和進展特點相匹配，保證信息的準確性;一起經過BIM模型中界說的構件的方位特點，能夠清晰顯示各構件所在區域方位，在構件或資料寄存時， 做到構配件點對點堆積，防止二次轉移。
　　(3)構件吊裝階段。若只要BIM模型，單純的靠人工輸入吊裝信息，不只簡單犯錯并且不利于信息的及時傳遞;若只要RFID，只能在數據庫中檢查構件信息，經過二維圖紙進行籠 統的想象，經過個人的主管判別，其成果或許不盡相同。BIM-RFID有利于信息的及時傳遞 ，從詳細的三維視圖中出現及時的進展比照和二算比照。
