      城市道路工程BIM項目怎么做?兩個案例帶你快速了解~

      2024/01/03
      城市道路工程項目是城市基礎設施建設的核心部分,道路工程項目的復雜性和多元性日益凸顯。如何在這樣的背景下確保工程的高效、安全和高質量,是每一個建設者都面臨的挑戰。而BIM技術的引入,為這一難題提供了全新的解決思路。通過兩個案例我們一起來快速了解城市道路工程BIM項目怎么做。

      1.梅觀高速清湖南段市政道路工程

      工程概況:

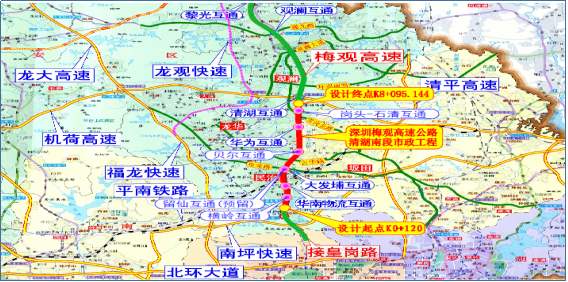

      本項目位于深圳市梅林關至清湖立交南側,全長約2.24km,涉及道路、橋梁、管廊等多項工程。項目周邊城鎮化程度高,設施完善。

      梅觀高速-項目


      項目重難點:

      · 交通量大,用地緊張,預制場、臨時棄土場選址困難。

      · 橋梁、管廊施工難度大,涉及大量深基坑,安全控制要求高。

      梅觀高速-道路

      · 涉及專業眾多,組織協調難度大。

      · 工程各階段相互制約,全程伴隨交通疏解及轉換,需協調組織好關鍵節點。

      BIM技術應用:

      · 采用Bentley平臺搭建BIM整套解決方案,以Bentley軟件創建道路、橋梁、管廊等模型。

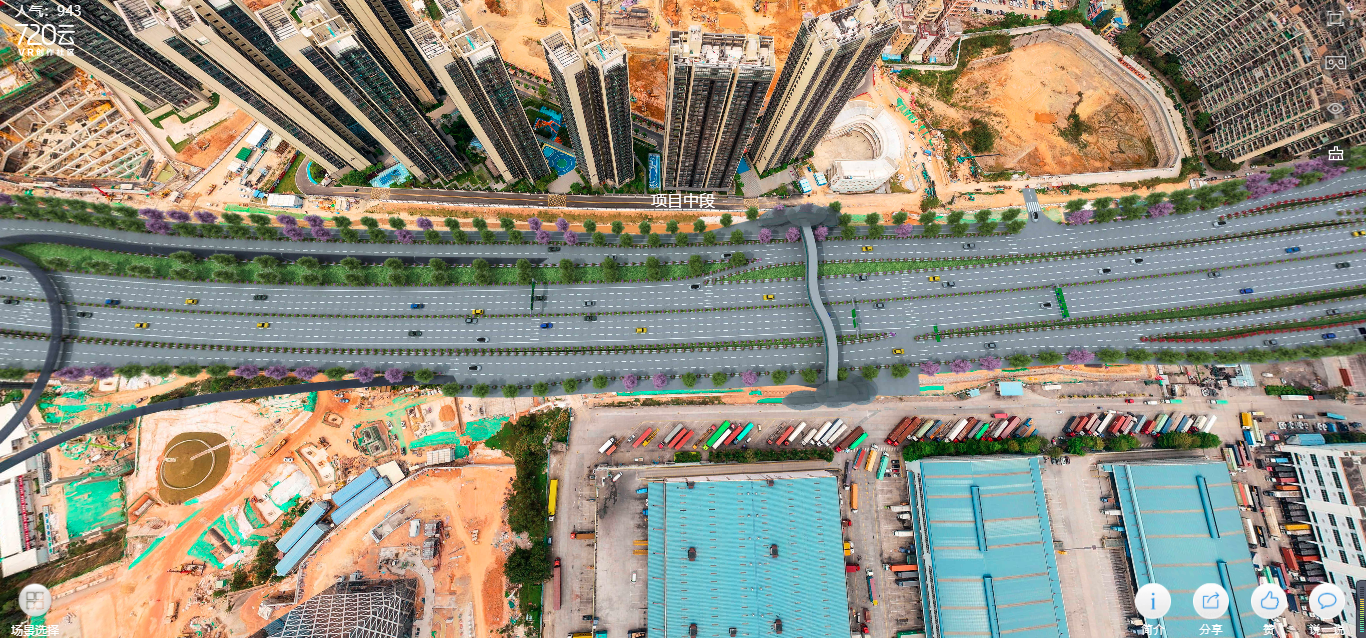

      · 通過720云發布展現項目全貌效果圖,便于瀏覽查看。

      梅觀高速

      · 在創建施工圖模型過程中,審核圖紙問題,提前解決設計錯誤。

      · 通過BIM技術進行可視化交底,改變傳統交底方式,提高針對性、觀摩性。

      · 運用BIM技術進行施工全過程4D模擬,發現問題、解決問題,確保施工順利進行。

      項目管理:

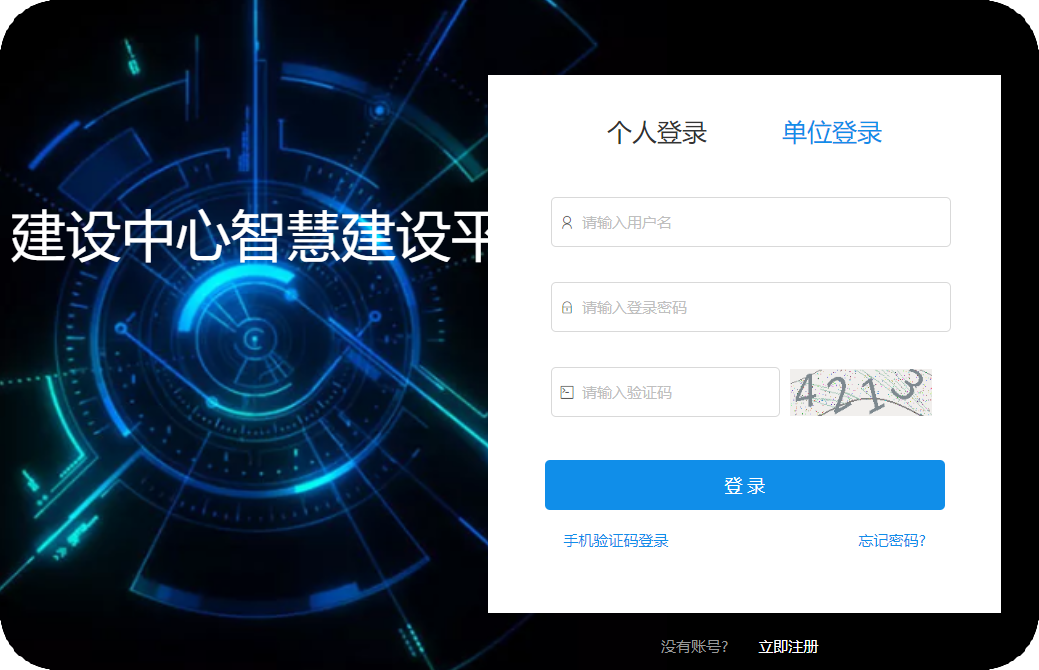

      · 部署業主平臺,通過建立項目庫、上傳BIM資料、用戶端協同共享信息等進行項目管理。

      梅觀高速-項目管理

      · 基于平臺的檔案管理模塊有序管理工程技術資料。

      · 基于平臺的安全管理模塊建立隱患排查記錄和臺賬。

      · 對關鍵施工區域、噪音揚塵監測、視頻監控等數據進行集約化管理。

      · 在BIM平臺進度管理模塊上實時跟蹤現場實際進度情況,對比計劃進度,掌握現場進度偏差并及時調整。

      · 基于BIM管理平臺實現工程分部分項驗收在線申報流程。

      · 基于BIM管理平臺考勤管理模塊實現項目人員考勤管理等功能。

      · 利用二維碼信息庫進行可視化技術交底。

      項目詳情:BIM技術在梅觀高速清湖南段市政道路工程中的應用

      2.深圳濱海大道(總部基地段)交通綜合改造工程

      工程概況:

      深圳濱海大道(總部基地段)交通綜合改造工程位于深圳市超級總部基地南側,全長約5.95Km。其中下沉改造段主線隧道暗埋段長度1.56Km,兩側分別設置268m及235m敞開段。

      濱海大道-項目總體線位布置圖

      工程重難點:

      1)地理位置緊鄰海灣,場地條件受限,施工風險高;

      2)涉及專業眾多,設計協調難度大;

      濱海大道-綜合管線碰撞

      3)毗鄰多個重要區域,景觀設計要求高;

      4)缺少相關規范,地下港灣式公交??空就L及消防設計困難。

      BIM技術應用:

      項目采用BIM技術解決方案,搭建道路、隧道、地質、市政管線等模型,借助BIM可視化效果表現手段,進行全線BIM三維設計。BIM應用實施目標包括優化設計方案、杜絕“錯漏碰缺”、提高設計質量、為施工BIM提供數據參考。實施范圍包括道路工程、隧道工程、智慧交通工程、景觀工程、前期工程、傾斜實景等。

      濱海大道-優化設計方案上蓋01

      項目亮點在于引入Bentley技術解決方案,開展全過程BIM協同設計、基于BIM+GIS的多源數據融合、勘察地質與地下管線自動建模、設計方案可視化呈現及交通疏解仿真等技術的探索與實踐。目前已獲得6項國內知名BIM大賽獎項。

      在設計階段,BIM應用包括多專業協同三維設計、設計方案可視化效果表現、工程設計方案漫游、碰撞檢查與三維管線綜合、工程量復核和道路現狀與改造方案對比等。這些應用旨在通過BIM技術應用,優化設計方案,提高設計質量。

      項目詳情:BIM技術在深圳濱海大道交通綜合改造工程中的應用

      從以上兩個案例可以看出,BIM技術在城市道路工程項目中具有廣泛的應用前景,如果您對城市道路工程項目的BIM技術應用有更多疑問或需求,歡迎聯系我們。我們將竭誠為您服務!
