BIM在優化橋梁設計和施工方面有哪些優勢？

BIM、物聯網、云計算等新技術的出現，與基礎設施建設的蓬勃發展，推動了橋梁建設技術的提升。在橋梁設計和施工過程中，BIM可視化設計，能簡化橋梁設計和分析工作?；贐IM的施工模擬和規劃工作，能提升橋梁施工質量和效率，同時，BIM模型信息庫還能為工程造價，提供準確而詳細的數據，有效的控制項目成本。

下面，我們一起來詳細看下BIM在優化橋梁設計和施工方面有哪些優勢。



BIM在橋梁設計和施工階段的應用

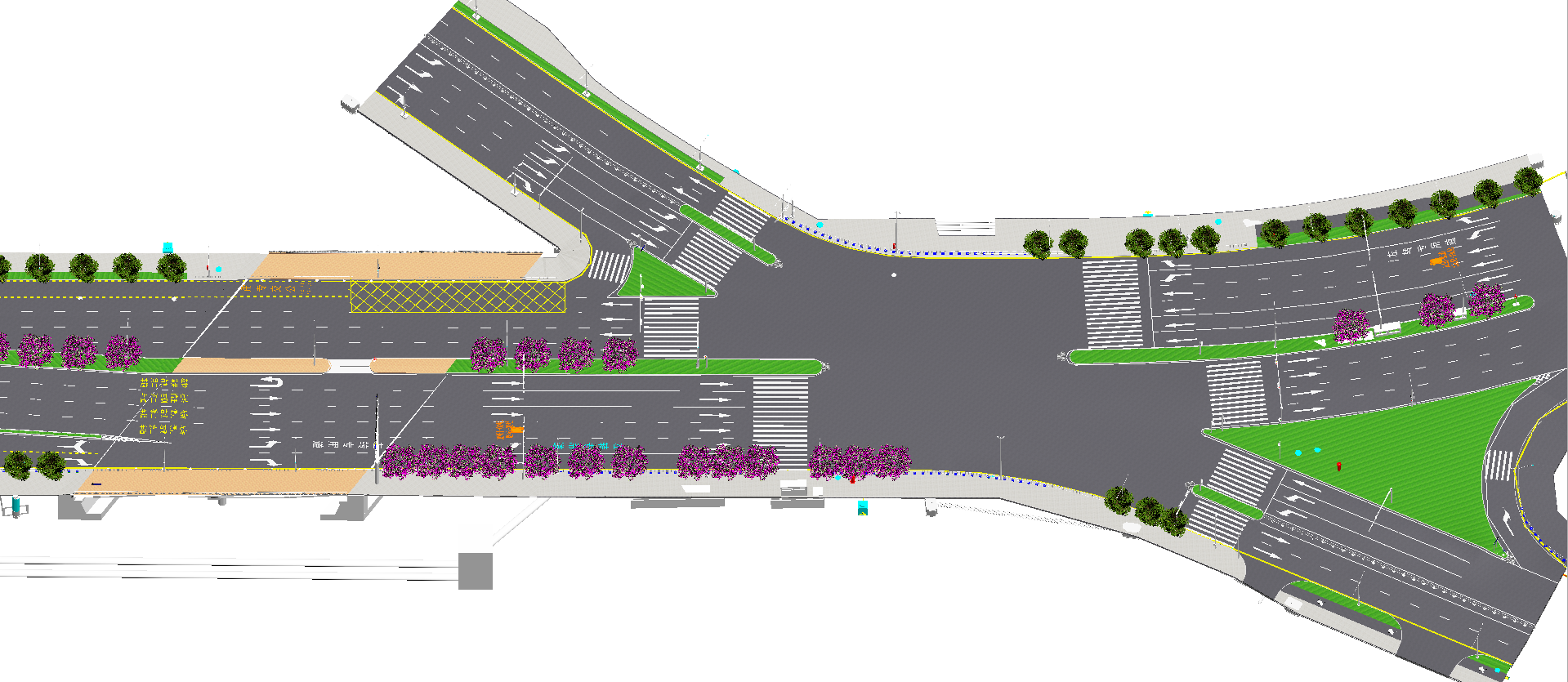

1.初步設計。根據橋梁設計方案，完成橋梁項目中的道路、高架和橋梁工程主體框架結構和輔助基礎設施、管道及隧道路燈等設計建模，并生成BIM技術模型相應的建模文檔、工程量成本統計、工程成本估算等報表。報表完成后，可根據模型制作漫游動畫，使各專業設計人員能協調專業間的設計工作，并提前對設計過程可能產生的問題進行分析和預測，從而提升設計效率和質量。

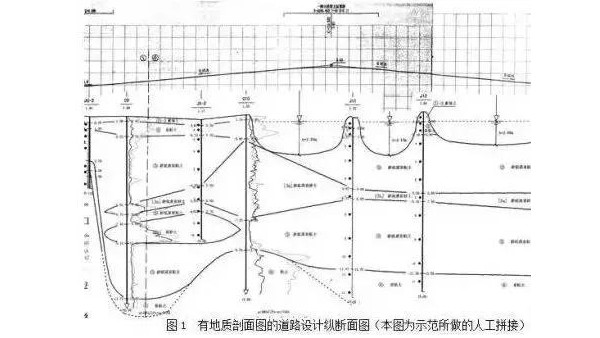

2.設計階段。將工程圖紙和材料進行匯總和整理，作為建模的基礎和依據。利用參數化橋梁建模軟件OpenBridge Modeler進行橋梁建模后，再執行碰撞檢查、抗震分析和載荷分析等，降低施工風險，優化設計方案。



3.深化設計階段。根據建模過程中各個階段的設計模型及提出的設計問題，進行匯總和分析，并制定解決措施。對設計方案和技術進行優化，并及時更新模型。深化設計階段，模型深度一般要求達到LOD350，需要增設排水、道路燈、圍欄等其他附屬裝置，生成更加詳細的橋梁模型，指導后續施工。

4.施工階段。利用BIM技術，可以更有效的控制橋梁的施工流程，提高效率。橋梁工程的施工過程可以劃分為樁基礎施工，結構裝配，鋼筋加工，混凝土澆注等，通過預制施工和現場施工的結合，可以加快施工進度，提高了施工效率。

此外，BIM技術還可以進行材料優化和庫存管理。施工進度管理軟件Synchro 4D，不僅能進行施工規劃和模擬，還可以估算項目工程量，協調項目人員、材料和設備，并進行動態控制，優化材料領用和庫存管理，降低施工成本，減少浪費。

因此，基于BIM的橋梁數字化設計和施工，能更好的管理橋梁項目，提升橋梁質量，在施工進行前，及時發現潛在的安全隱患和質量問題，保證施工安全。



BIM橋梁項目要用到的軟件

一般來說，在橋梁工程中，我們需要用到的BIM軟件有鋼結構和混凝土設計軟件ProStructure、建模、文檔制作與可視化軟件MicroStation、參數化橋梁建模軟件OpenBridge Modeler。



1.OpenBridge Modeler 參數化橋梁建模軟件

OpenBridge Modeler 是Bentley公司針對橋梁模型創建而開發的一款參數化三維設計軟件，為三維參數橋梁建模和智能對象提供直觀的功能。OpenBridge Modeler 具備先進的數據互用性，通過它可以訪問 Bentley 的土木工程應用程序數據，并可無縫連接至 Bentley 的橋梁設計和分析應用程序。

軟件詳情：OpenBridge Modeler 參數化橋梁建模軟件 |  橋梁設計和分析應用

2.ProStructures 鋼結構和混凝土設計軟件

ProStructures 能高效創建精確的鋼結構、金屬結構和鋼筋混凝土結構的三維模型，可用于創建設計圖紙、制造詳圖和鋼筋表，它們會隨著您對三維模型的更改自動更新?？勺远x的用戶標準和開放的工作環境大大提升了項目完成速度。



軟件詳情：鋼結構和混凝土設計軟件ProStructures

3.MicroStation 建模、文檔制作與可視化軟件

MicroStation是一款集二維繪圖，三維建模和工程可視化于一體的計算機輔助設計 (CAD) 軟件，專為公用事業系統、公路和鐵路、橋梁、建筑、通訊網絡、給排水管網、流程處理工廠、采礦等所有類型的基礎設施建筑、工程、施工和運營而設計。



軟件詳情：MicroStation建模、文檔制作與可視化軟件 | 適用于基礎設施設計

BIM橋梁工程應用案例

阿富準線額爾齊斯河特大橋位于新疆維吾爾自治區阿勒泰地區富蘊縣，主要為跨越額爾齊斯河而設立。額爾齊斯河發源于中蒙邊界阿爾泰山的齊格爾臺搭板，在山區為東南流向，沿途流經阿勒泰地區富蘊縣。



BIM在阿富準鐵路額爾齊斯河特大橋建設中，發揮了極大的作用，構建了一個虛擬的工程實體，實現真實建造過程的信息與虛擬模型進行實時對接與同步。同時，還實現了真正的數字化管理，形成了數據庫、數據之間關聯互通，提高了數據的利用分析價值，形成了標準化、規范化、精細化的管理體系。

案例詳情：BIM技術在阿富準鐵路額爾齊斯河特大橋建設中的應用

如果，您有橋梁BIM項目需求，或想采購參數化橋梁建模軟件OpenBridge Modeler、鋼結構和混凝土設計軟件ProStructure、建模、文檔制作與可視化軟件MicroStation，歡迎聯系我們：18122393143。
