BIM 在機電施工上的應用知識精選。在互聯網的影響下，大數據、人工智能等技術有了很大的發展，幾乎用盡了當下積累的所有IT技術，方才使我們的生活有了巨大的變化。在過去的20多年中，CAD技術的普及和推廣使建筑師、工程師們甩掉圖板，從傳統的手工繪圖、設計和計算中解放出來，可以說是工程設計領域的第一次數字革命。

可是那么年過去了，CAD技術的進步還是有限的，如果不采用更為先進的設計思想和進步的技術手段，我們建筑行業如何能跟上時代步伐，如何去造我們想造的建筑，更苦的是錢掙得也不多?。P鍵是掙的錢比不上付出的辛苦?。。?/span>

周雖舊邦，其命唯新，BIM出現了，建筑信息模型（BIM）的出現將引發整個工程建設領域的第二次數字革命。它不僅帶來現有技術的進步和更新換代，它也間接影響了生產組織模式和管理方式，并將更長遠地影響人們思維模式的轉變。

BIM未來有多重要

近期McGraw Hill Construction 2014年Smart Market Report所搜集歐美亞澳10個國家的營造廠報告顯示，有四分之三的營造廠在投資BIM的相關計劃上獲得了正面的投資報酬，其應用也從建筑物領域擴大到非建筑物領域，因此爭取國際標案的工程廠商，已普遍具有BIM設計或施工的能力，更預期未來2年與BIM有關的業務量將成長50%。

全球工程市場也因為BIM的引入，使得競爭更為全面而且激烈，例如世界先進國家已將BIM技術融合于工程采購招標系統之中，不具備BIM能力的廠商無法參與投標，而且隨著統包工程契約的日益興盛，不具備BIM能力的供貨商也無法打入統包工程的供應鏈之中。

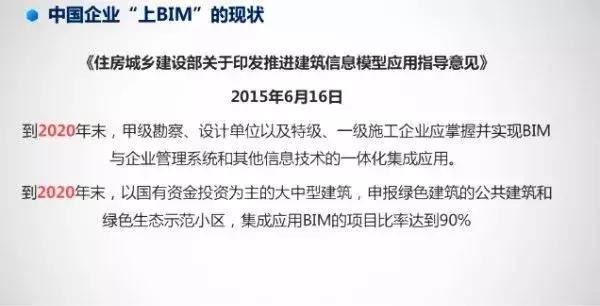

我們泱泱大國，怎么能落后呢？看圖說話

吹了一波BIM，為了養家糊口，咱們還是老老實實學習BIM吧，畢竟以后有那么大大市場，現在熟練掌握了BIM技術，以后也有用武之地。下面為大家講講BIM在機電施工方向上的應用。

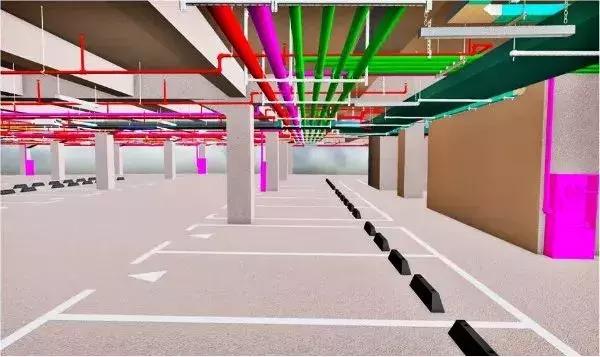

施工企業BIM用的多，使用時間（特指BIM竣工模型）多在機電管線安裝前，使用BIM功能來解決管線安裝的問題，這也是施工單位使用BIM最主要的功能。至于4D模擬、裝修方案等雖然也在用，但對施工單位來說并不是最核心的部分。好了廢話不多說下面上干貨。

消防管道應用

消火栓箱安裝：暗裝消火栓箱安裝應復核預留洞的位置、尺寸，將箱體置于預留洞內，箱體外表面距墻面應保留裝飾面層厚度，箱體與洞口之間空隙填塞密實，抹壓平整。明裝消火栓箱安裝應確定箱體在墻面上的安裝位置，找平、找正，用膨脹螺栓將箱體固定在墻上，固定點不少于四處。

從箱門開啟側將管道接入消火栓內，栓口朝外，閥門中心距墻側面140mm（帶自救卷盤時距箱側面250mm），距箱里側表面100mm。螺紋連接時應有2~3扣的外露絲扣，清理干凈絲扣處的麻絲，并做防腐處理。消防控制按鈕安裝在箱門開啟處、箱內側的最上部，并注意電氣專業的配合。除箱門安裝玻璃者以及能被擊碎的透明材料外，均應設置箱門緊急開啟的手動機構，與墻面交接清爽無污染。

噴淋管道應用

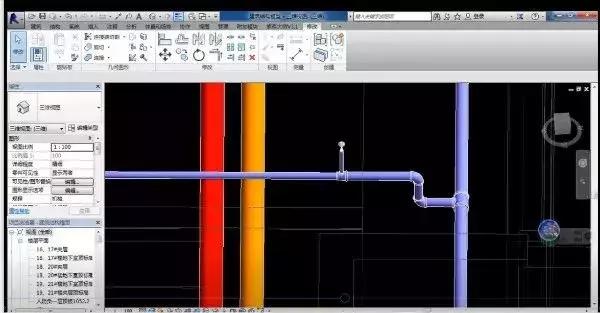

當僅存在下噴頭時的噴淋系統時，要注意以下問題： 畫噴頭時，需在噴頭的放置面創建一個標高；在相應標高內繪制噴頭；將同一段管段上的噴頭設置為一個濕式消防系統 。

按照管道安裝要求，DN≥80㎜的管道用卡箍連接，DN＜80㎜的管道用螺紋連接。 關于調整噴淋管道支管與其它管線發生碰撞的方法主要有三種：一是在噴淋管道施工直接進行翻彎；二是把噴淋管道以消防管道為基準，降半根管子，保證噴淋支管走消防管道的底皮；三是嚴格按照其設計規范，在噴淋主干管開機械上三通，將所有噴淋支管在梁窩里進行輻射。

電纜橋架的應用

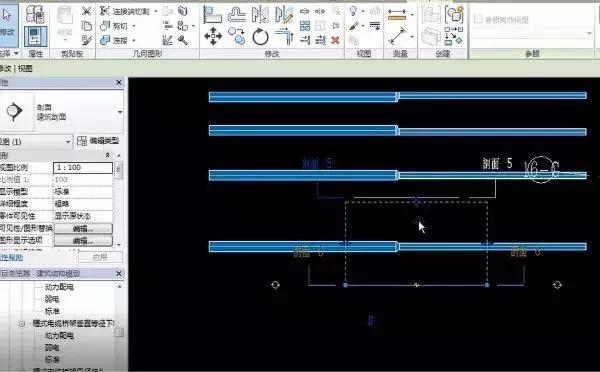

現場施工中電纜橋架的水平對正和垂直對正一般都選擇中心對正，但是我們在繪制模型的時候要把垂直對正調為底對齊，因為我們在進行技術指導時，可以讓施工方以橋架底對齊進行施工，這樣不用再計算我們模型中電纜橋架的底部空間，大大提升了施工效率，節省了時間。

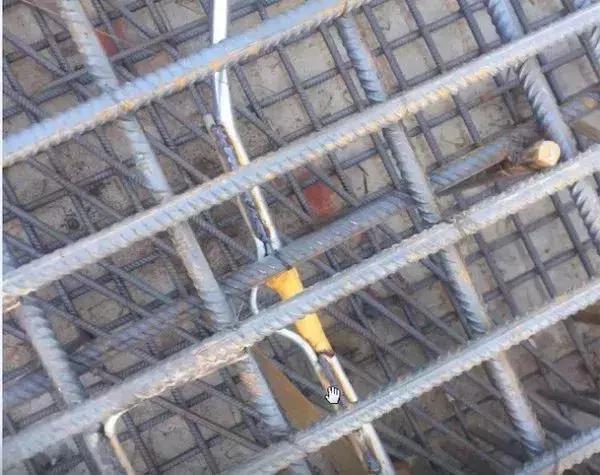

在現場實際施工中，特別是指導電氣施工，有著嚴格的要求，下圖我們通過圓鋼與線管連接一起，起到防雷作用，這個圓鋼是不允許用螺桿代替的，而且要求是滿焊。所以在以后施工中一定要注意。

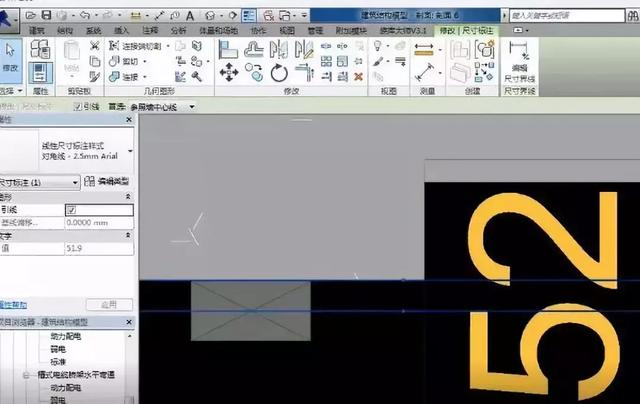

當橋架施工完畢后，施工人員要往里面穿電纜，所以我們要給施工人員預留空間進行穿線，一般在現場施工中，我們會讓橋架和梁保留五公分的空間，這樣能保證施工人員方面操作，那么這個五公分我們怎么設置呢？我們可以點擊修改這個項目，然后再點擊測量，就可以設置了。

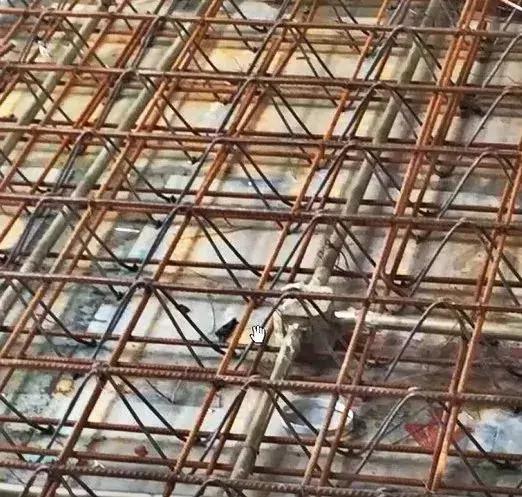

一般火災報警線管通過定位提前預埋在樓板里，這樣不會影響后期施工，而且也非常美觀。

風管模型

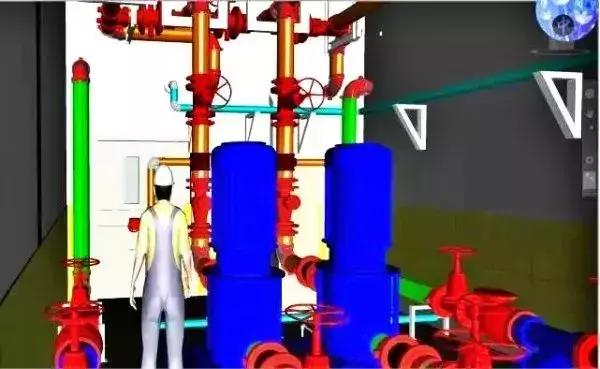

在建筑行業機電設備安裝工程中，暖通空調風系統的法蘭連接工藝，消防泵房、冷凍機房、水泵房管道系統的法蘭或卡箍連接工藝，與BIM技術結合起來，實現工廠化預制和現場流水作業安裝，將會使工程質量、施工成本、 工作效率等方面得到質的提升。

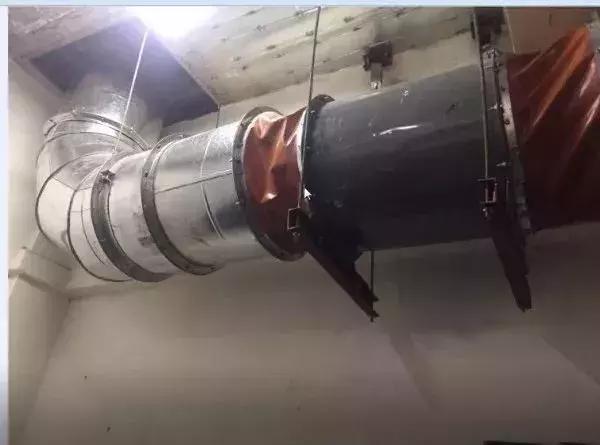

放置軟連接的作用，防止風機工作時發生震動，對風管造成破壞。

根據設計圖紙建立模型，修改風機的族參數。

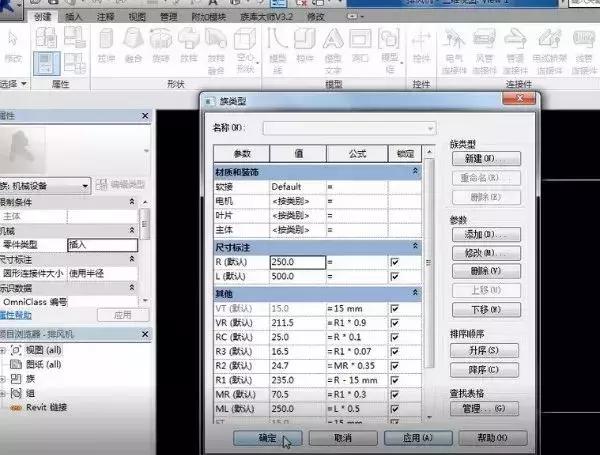

   族參數設置

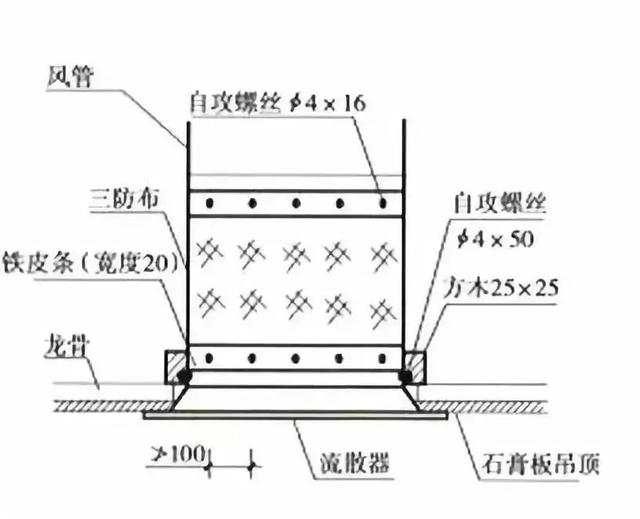

根據策劃后的圖紙，確定風口位置，在風口頸部用手槍鉆打眼，孔徑4mm，打眼間距不大于100mm，用自攻絲和1.5~2.0mm厚的金屬條將三防布固定到風口頸部。方木防火防腐處理后固定在吊頂龍骨上，用自攻絲將風口固定在方木上，自攻絲間距不大于300mm，校正風口，與吊頂結合嚴密。

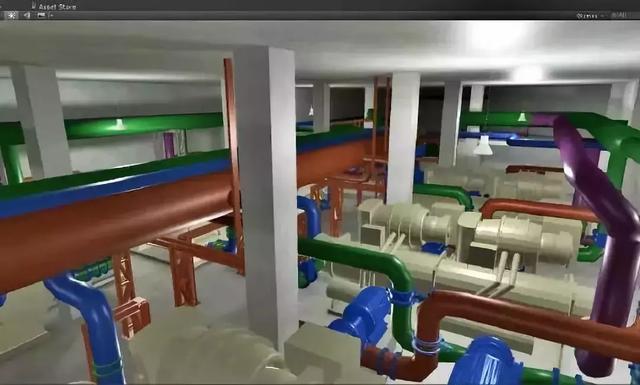

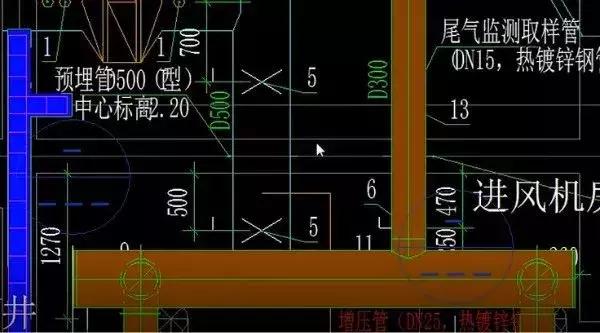

人防風機房模型

人防機房是工程中比較重要的一部分，因為人防里面的機械設備比較多，線路比較多復雜。

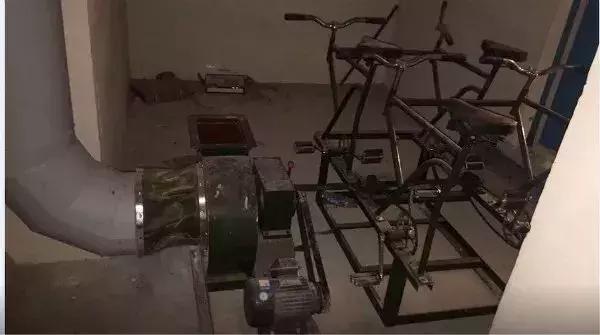

腳踏風機實物圖

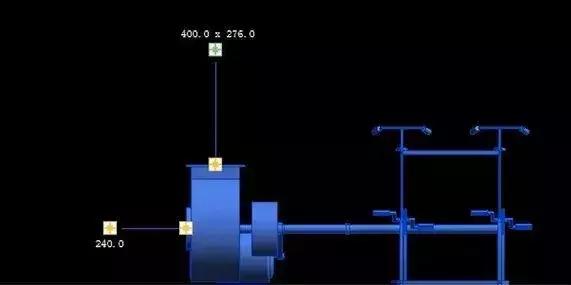

腳踏風機模型

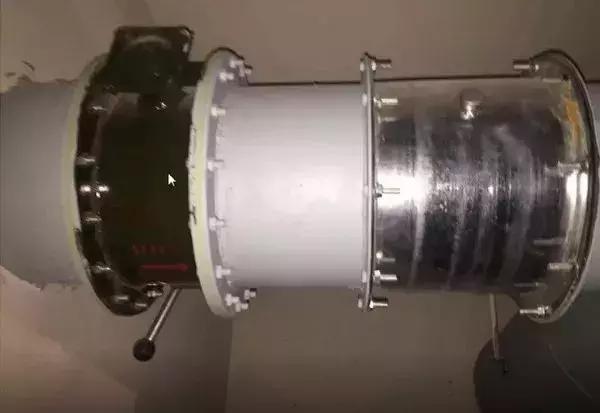

雙桿聯動閥實物圖

如果大家不知道建好的模型是否與風管連接在一起，可以把光標放在任何一個風管上，按下TAB鍵進行檢驗。

 風管布置在最上方，橋架和水管在同一高度時候，水平分開布置，在同一垂直方向時，橋架在上，水管在下進行布置。綜合協調，利用可用的空間。管線發生沖突時的避讓原則是：有壓管讓無壓管，小管線讓大管線，施工簡單的避讓施工難度大的。
