【BIM軟件】關于ABD的SS6樓層管理器里的相對高程

今天要介紹的是在ABD上的SS6樓層管理器里的相對高程。

一、使用的版本：

AECOsim Building Designer V8i (SELECTseries 6)

二、我們先來簡單介紹一下樓層管理器。樓層管理器是適用于一般建筑項目創建建筑樓層的一個工具，在樓層管理器里所有樓層的高度都是通過最底層高度以及樓層與樓層之間的高度來進行計算得到的。

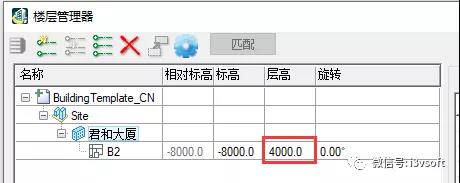

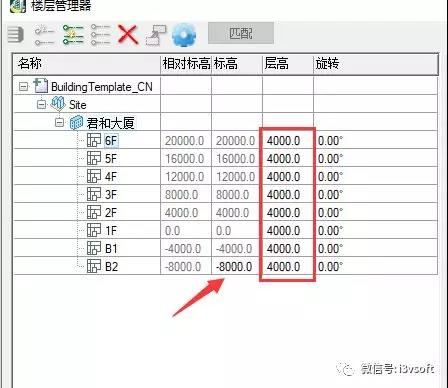

比如，設置地下二層B2為-8m，在設置好樓層之間的間距，樓層高度就會自動計算疊加。

當然，我們可能會有這樣一個疑問，根據上圖對樓層管理器的設置，僅僅只是反映了建筑物自身的某個部位作為參照物時的高度系數，有時候，需要涉及到建筑物實際海拔高度的時候，例如相對標高1F在±0.000的位置，但1F所在的絕對標高可能是7.6m，那我們就需要用相對高程來設置了。

在設置相對高程的時候，需要勾選樓層管理器左下方的使用相對高程-相對偏移選項，設置一個相對系數。和之前不同的是，在相對標高列里面會反映使用相對系數計算出來的結果。

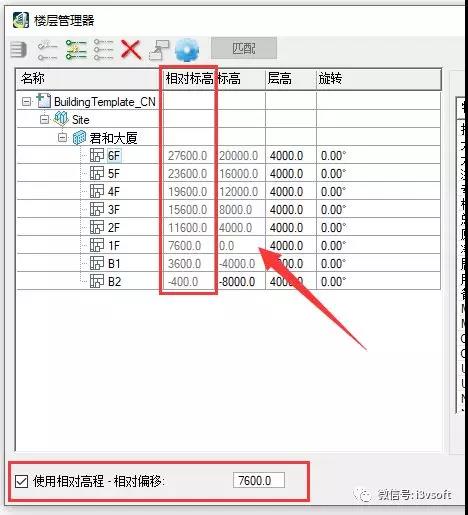

比如，如下圖所示，我們只需要在使用相對高程-相對偏移里輸入7600（項目中使用的單位為mm），各個樓層的海拔高度便會在相對標高一列自動計算出來。
