BIM軟件Revit怎么導出DWG文件格式

艾三維學院最近剛完成一個五星酒店精裝修項目，部分公共區域需要出精裝修深化圖紙，現在與大家交流Revit導出DWG格式的操作步驟。

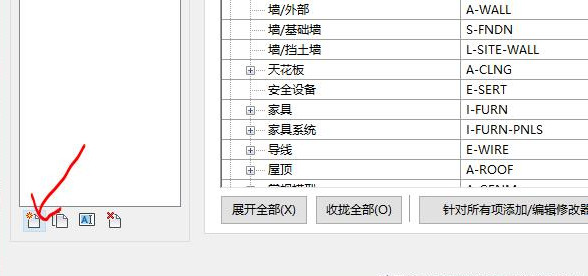

1、修改導出設置，我們新建一個導出設置，切記一定要新建一個導出設置，避免影響以后的使用。

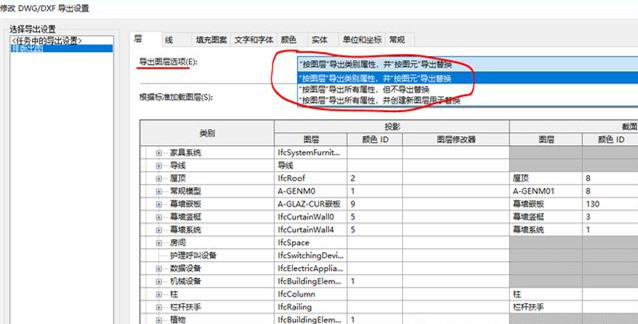

2、接下來在導出圖層選項中，選擇"按圖層到出導出類別屬性，并按圖元導出替換"通常我們在導CAD時，發現導出的CAD與我們在視圖調好的顏色不一致，就是這個原因。在這里補充一下，我們知道控制視圖顯示主要有"對象樣式"、"可見性/圖形替換"、"過濾器"三種方式。三者的區別是"對象樣式"的設置對項目中所有視圖有效，而"可見性/圖形替換"和"過濾器"的設置只對當前視圖有效；優先等級是對象樣式<可見性/圖形替換<過濾器，我們可以借助這三種方式在當前視圖設置不同的線樣式與顏色，使用創建視圖樣板的方式修改其他視圖，然后導出CAD。

按圖層到出導出類別屬性，并按圖元導出替換：具有視圖專有圖形替換的Revit圖元在CAD應用程序中保留這些替換，但與同一Revit類別中的其他圖元將位于同一CAD圖層上。

按圖層到出導出所有屬性，但不導出替換：視圖專有圖形替換在CAD應用程序中將被忽略。任何導出的Revit圖元與同一Revit類別中的其他圖元將位于同一CAD圖層上。通過強制使所有實體顯示由其圖層定義的視覺屬性，此選項所產生的圖層數量較少，并允許按圖層控制所導出的DWG/DXF文件。

按圖層到出導出所有屬性，并創建新圖層進行替換：具有視圖專有圖形的Revit圖元將被放置在其自己的CAD圖層上。使用此選項，可以按圖層控制所導出的DWG/DXF文件并保留圖形意圖。但是，這樣將增加導出的DWG文件中的圖層數量。

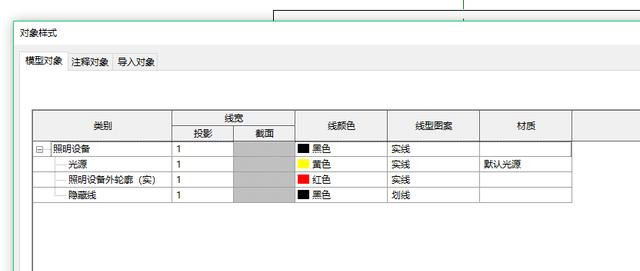

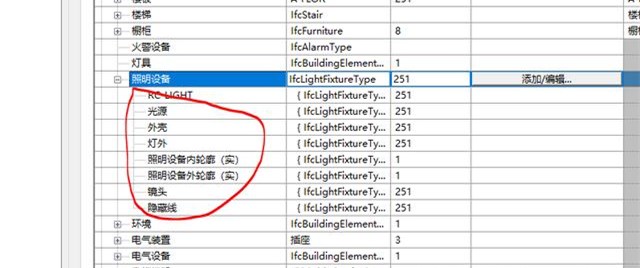

此處可能剛接觸的朋友們不知道每個類別里那些子類別具體指什么，簡單舉個例子說一下，比如我們自己做一個燈具族，我們在建立族的過程中，可以在管理面板下對象樣式中新建不同的子類別，來區別不同的功能，兩者屬于同一個意思。

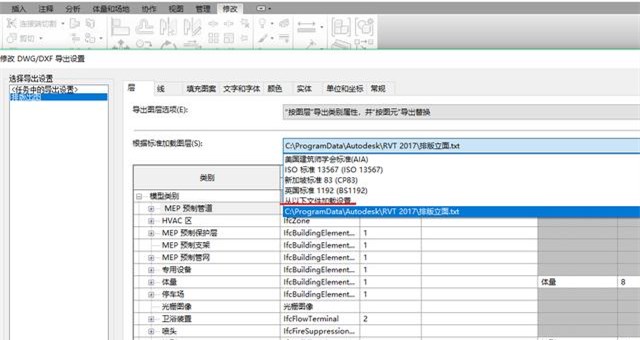

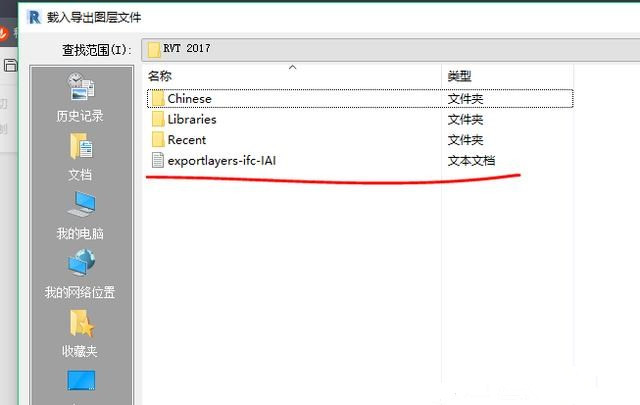

3、選擇標準加載圖層，選擇"從以下文件加載設置"，點擊確定，選擇文本文檔，亦可復制粘貼，并且重命名文本文檔，目的是其他同事可以直接拷貝加載文本文檔，而不用自己手動設置，完成后去設置圖層名稱及顏色等工作。

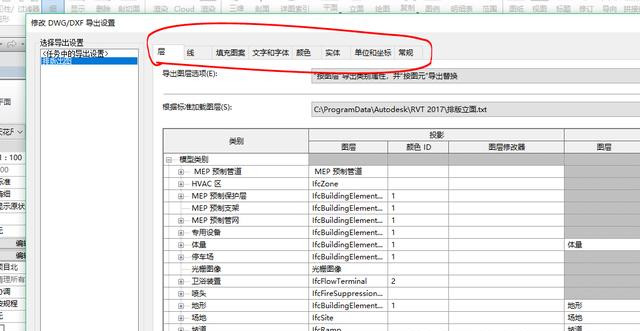

4、 設置常規選項，根據不同出圖要求進行設置，不同選項的命令如下：

不可打印的圖層：選擇"使包含以下文字的圖層不可打印"選項可將名稱中包含指定文字的圖層標記為不可打印。（請注意，如果清除該選項，文本框將處于非活動狀態。）

隱藏范圍框：選擇此選項可在導出文件中隱藏范圍框，清除該選項以包括范圍框。

隱藏參照平面：選擇此選項可在導出文件中隱藏參照平面，清除該選項以包括參照平面。

隱藏未參照的視圖標記：選擇此選項可在導出文件中隱藏未參照的視圖標記，清除該選項以包括未參照的視圖標記。

保持重合線：選擇此選項可在導出文件中包含重合線，清除該選項以將其忽略，請參見。

默認導出選項：在使用該導出設置時，這些選項會定義導出CAD格式對話框的默認值，

將圖紙上的視圖和鏈接作為外部參照導出；如果希望項目中的任何Revit或DWG鏈接導出為單個文件，而不是多個彼此參照的文件，請清除該復選框。

5、 接下來我們就可以導出CAD圖紙了。

最后筆者在出圖過程中遇見的一些問題和想法在這里與大家分享，Revit在導出CAD圖紙時，與傳統的CAD軟件繪圖存在明顯的差距，因為我們無法直接在設置中添加設置我們需要的圖層和顏色，需要按照軟件自身定義圖層被動的去修改，該過程需要我們熟悉掌握revit各種子類別表示的含義，花費時間與CAD相比更長，并且效果達不到我們的預期目標；其次，Revit在導出CAD圖紙，它會以塊的形式保存，不便于調整；在導出CAD過程中，一些特別小的圖元會丟失，這個與我們視圖比例有關，舉例說繪制墻厚15mm，繪制15mm長的圖元，在1:100和1:10的比例下出圖，1:100比例下該圖元會丟失，因為是應用的視圖比例確定導出視圖時需要是精確度還是性能，在1：100的比例下，這些線將被視為在允差范圍之內。目前筆者想到能解決丟失的圖元的方法是，使用內建族來代替那些容易丟失的圖元，可以一定程度減少圖元丟失。我們在通常做項目時，可以盡量多使用族去配合出圖，效果要更好一些。
