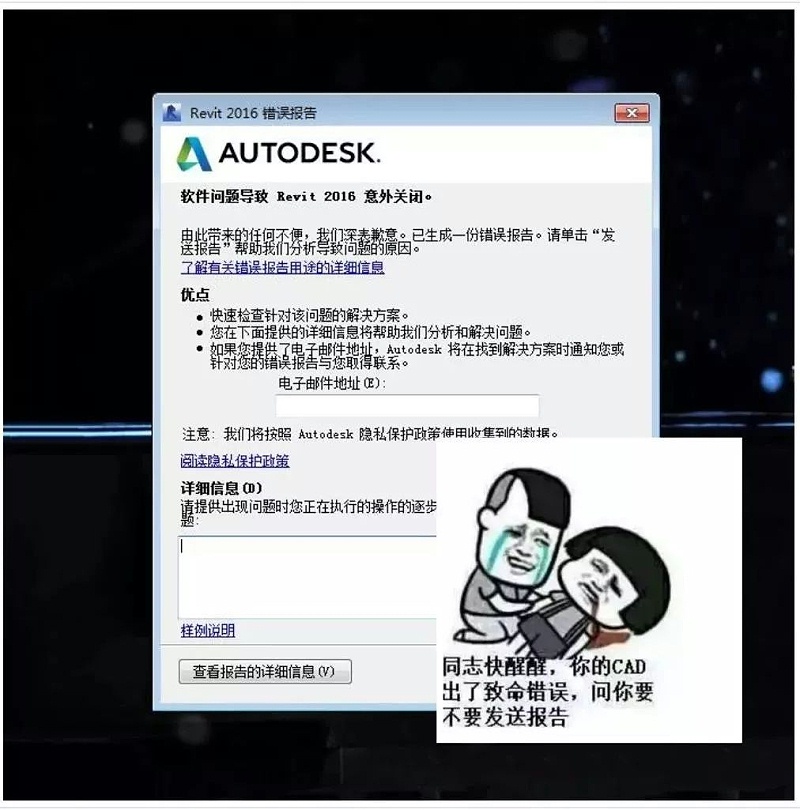

相信好多小伙伴在用Revit畫圖的時候，多少都會遇到下面的畫面，說時遲那時快，心里一萬頭草泥馬奔頭而過，同是天涯淪落人，我也是。那么今天就來聊聊桌子公司的明星產品——Revit。

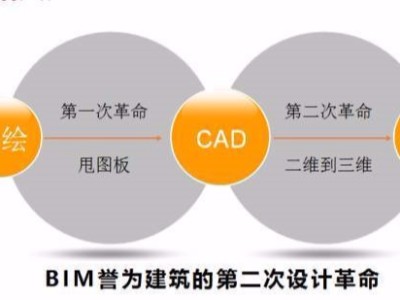

在很久很久以前，設計師手里的工具還是鉛筆、丁字尺和硫酸紙，低效率的工作模式占據了大量的時間和精力，創新設計無從談起。直到上世紀八十年代計算機輔助設計軟件(Computer Aided Design——CAD)的出現。此時，桌子公司的明星產品AutoCAD閃亮登場。在二維圖樣時代可謂是家喻戶曉，占據了中國市場絕大部分的份額，它的文件格式大家都很熟悉就是.dwg。憑借天花亂墜的宣傳，加之其在二位圖形無與匹敵的圖形能力，可謂賺得盆滿缽滿。

不過，冥冥之中一切好像有了定數。當初種下怎樣的種子，日后就會結出怎樣的花，并且隨著時間的推移，積重難返。AutoCAD在底層設計中，有一個非常明顯的特征：在手動保存前，AutoCAD是把整個文件中的所有的元素都放在RAM(內存條)里。所謂的“保存”，就是軟件將RAM(內存條)中的文件寫入ROM(硬盤)的過程。如果沒有執行“保存”的指令，這些文件元素一直在RAM(內存條)里待著，軟件一關閉，這些內容就消失了。你會說這不就是“手動保存”和“自動保存”的區別么。別慌，您往下看。

由于內存條的運行速度要遠遠大于硬盤的速度，所以PC一般用內存來計算，用硬盤來存儲數據，但是計算機的內存由于造價和CPU運算限制的原因，其容量相對于硬盤一般要小的多，相信大家PC的內存條很少有達到32G的吧(設計院的請忽視)。

風平浪靜的背后是石破天驚的告白，真實自有千鈞之力。

內存不夠用，在二維時代還不太明顯。到了三維時代，數據量呈現幾何數量級的增長，CPU瑟瑟發抖，幾個核心看著孤島中的一個核心吃力的干著活，無動于衷(PS一下，CAD還有一個特點對多線程的支持很差，基本就是一核有難，多核圍觀)。AutoCAD處理起大體積文件，由于所有的文件都堆積在內存里，只能靠增加內存來保證效率，內存不夠用，運行速度就大打折扣。

那么，桌子公司就真的那么差勁么，只靠嘴皮功夫行走江湖么?不是，這是一個野心勃勃的公司。

2002年，桌子公司收購了Revit，桌子公司創始人之一的菲利普·伯恩斯坦這個大哥在同年提出了“BIM(建筑信息模型)”的概念，逼得大家紛紛站隊，就連一直在此行業耕耘多年的圖軟公司(GRAPHISOFT ARCICAD)也站隊桌子公司，承認自己的產品隸屬于BIM軟件。

Revit果然不負眾望，讓桌子公司得到了眾人的頂禮膜拜，甚至在國內有人把BIM和Revit劃等號。下面就來大致說說這個明星產品：

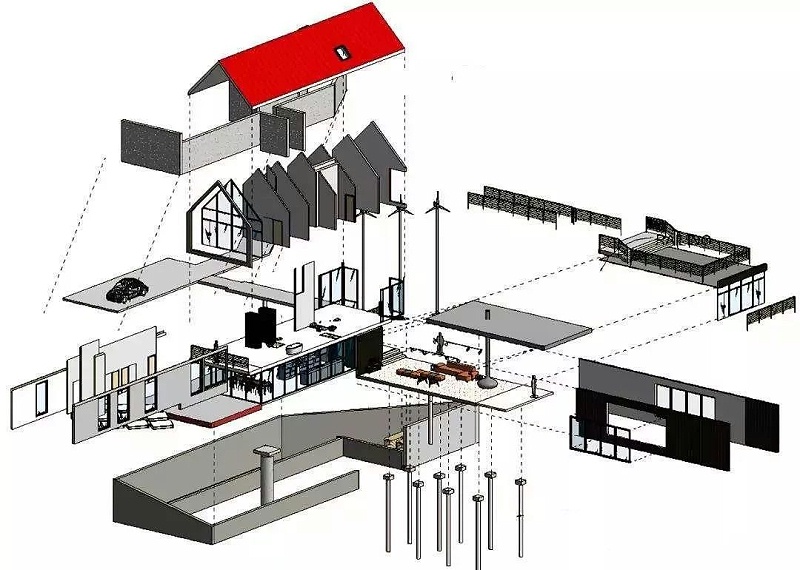

1、尾大不掉，太吃硬件資源。Revit希望構件圖元信息大而全。導致模型中的每一個構件都有著大量的冗余數據，Revit之前是用于做機械設計的，其與建筑設計最大的區別是要求構件要有很高的驅動協調能力，構件彼此相互關聯，實時運算，每對構件進行一次操作，就要軟件對與之相關的所有的參數進行運算，就算你隱藏相關的構件圖元也要進行運算。就好比你一看見美女，馬上要心里暗算其三圍尺寸，同時還在腦海搜索她的親戚朋友關系，除非你CPU轉的飛快，否則話都說不順暢了。

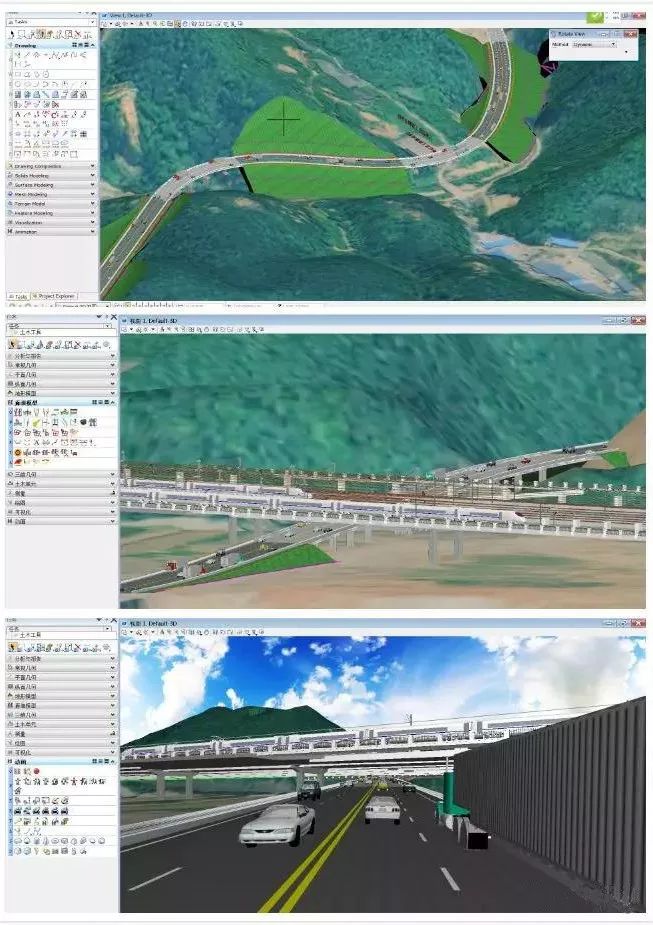

2、缺乏深度定制性的構件。Revit將建筑行業中的梁板柱還有樓梯、門、窗戶、裝飾品等之類的構件直接放置，可快速拼裝。針對具體如水利、市政、港航、公路、鐵路、橋梁、隧道等行業缺乏合適的“積木(構件圖元)”，反觀Bentley Microstation平臺下的OpenRoads、OpenBridge、OpenPlant等具有對應行業的定制圖元，直接拖入項目中，設置相應的參數即可完成圖元的參數構建。

3、功能隱藏很深。Revit大概從6.0版走向成熟，短短幾年擴展得很厲害，2010版更是跟隨微軟的Ribbon界面，來了個徹底的改頭換面。Revit相比于Bentely、GRAPHISOFT、Dassault是后起之秀，野心極大，什么都想要。Revit作為桌子公司BIM 的核心產品，希望在一款軟件中集成土建、機電、結構(包含鋼結構)等更多專業的功能，那就只能給每個專業分配更少的按鈕，把一些具體的功能藏得很深。

4、族功能有待優化?！白濉贝蠹铱梢岳斫鉃橐粋€參數化對象。但“類型”是什么東西呢?是族下面的一個分類，某些參數相同的歸入一個類型。而同一類型下面不同構件還有不同的參數。比如一道墻，200墻是一個類型，300墻是另一個類型，你要把200墻變為300墻，必須改變它的類型。又比如，想寫一個字高為5的文字，在Revit，需先創建一個“字高5”的類型，再在其中寫字。萬一又想改字高為6，還不能直接把“字高5”改掉(這樣將把整個文檔的字高5都變成字高6)，還得新建一個“字高6”的類型……，就是說，每安排一頭豬，Revit都得先找到合適的豬圈，如果沒有還得造一個;ArchiCAD給出了自己的答案，提供了一個大豬圈，是豬就往里面放，隨叫隨到。用戶體驗如何，大家一看即明。

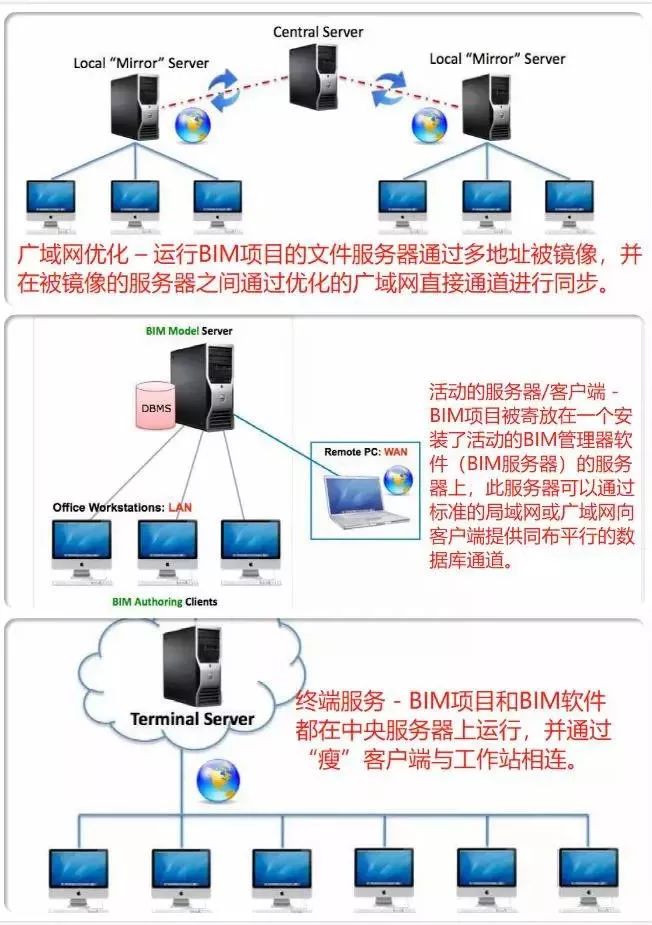

5、協同效率的蹩腳。理論上Revit的工作集也是可以拷回家里畫圖，再拷回單位同步更新，但這么做有極大的風險：假如你在家里畫到深夜兩點，睡眼朦朧準備關機睡覺，這時你看見Revit大大的同步圖標，腦袋一熱鼠標一點，還看都沒看就按了確定，那么杯具發生了：這個文件就此萬劫不復，再也無法跟單位的中心文件同步了。驚醒的你只有兩個辦法：回到單位，將昨晚的功夫重做一遍；回到單位，將昨晚修改過的東西仔細地覆蓋原文件。

Revit的協同模式是不可逆的，也就是說，一個文件如果采用了工作集，那么它的腦袋上永遠有一個“工作集”的烙印，永遠無法去除。雖然通常也沒什么影響，但就是覺得不爽，而且，有些特定的時刻，這個烙印還是會導致一些副作用。

6、兼容性無地自容。Revit文件另存為IFC，再打開，自己都不認得自己了。為什么?就是因為前文提到的Revit“族類型”(也就是“豬圈”)在作祟。Revit如果事先不定義好族類型，什么都干不了，很讓人無奈。當然Revit也很著急解決這個問題，新版有專門的IFC轉換器設置，效果有待嘗試。

除了上述這些缺點，難道Revit沒有亮點之處么，答案肯定是有的。

1、二次開發容易。Revit的二次開發門檻相當之低，幫助文檔相當之完善與友好，以至于越來越多的程序員投身于Revit開發當中，插件也日益豐富，假以時日，估計又是另一番景象了。并且在2017版本之后，Dynamo內置于軟件中，其與生俱來的參數化特點，大大彌補了Revit在參數化這方面的短板，Python Script的加入為其擴展應用創造了無限可能。

2、資源門檻低并種類繁多。在國內，無論是桌子公司官方，還是一般的培訓機構，提起BIM培訓教學，大多都涵蓋了Revit軟件的操作講解，能找到的資源很多。并且不知是官方的原因還是其他什么方面的原因，Revit軟件破解成功很高。還有官方福利是注冊學生賬號可以免費使用三年，這對于很多憧憬新技術，并且學習能力很強的學生團體來講是巨大的誘惑。

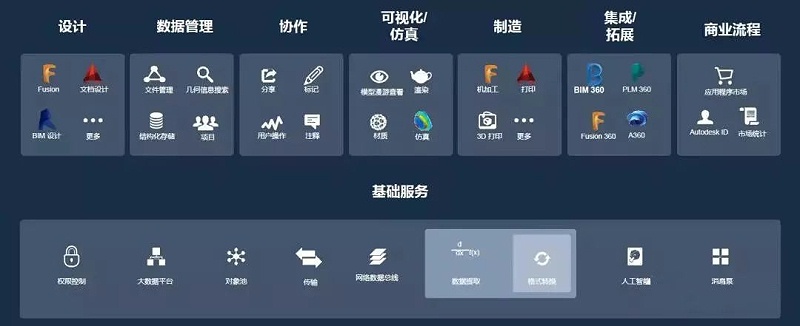

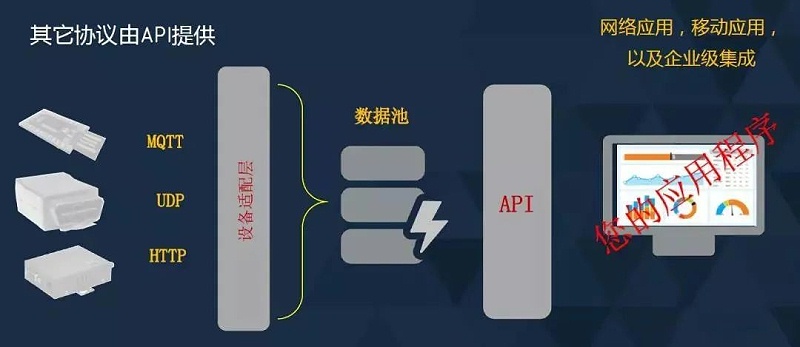

3、時代前瞻性足。BIM應用如此強大廣博，要花多大的代價更新現有設備呢?軟件版本的更迭和功能模塊的擴展，又對計算機運算能力帶來巨大的挑戰，硬件對軟件的追逐什么時候是盡頭?適逢此時，桌子公司給出了自己的云服務解決方案——Autodesk Forge。Forge不是什么新鮮事物，是Autodesk的云服務的總稱?？梢灶A見的是，基于Forge桌子公司正在精心謀劃自己商業帝國。

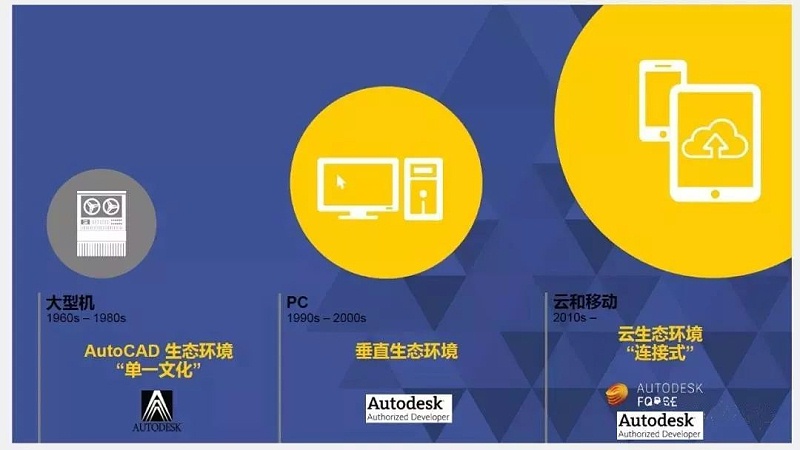

縱觀桌子公司的發展，大型機的時代早就湮沒于時代深處，PC時代已漸行漸遠，“云生態環境”連接式已鰲頭獨占。未來，桌子公司還有更大的謀劃，我們一起拭目以待。

關于Revit，關于桌子公司，我知道的就上面這些。我的想法是，對某種技術發表觀點的人都在代表著自己的利益訴求，希望上面這些文字可以讓屏幕前的你少花一些精力在意識形態的爭執上，把更多的精力放在自我提升上，享受技術帶來的便利，享受眼前的生活。
