      BIM的應用價值有哪些？

      2022/09/16
      BIM技術的快速發展，使建筑設計行業面臨著巨大的挑戰。當前BIM設計應用率普遍較高，但是收益率卻較低。造成該問題的主要原因是，現階段，BIM在建筑行業中的應用，主要是翻模和基礎分析。
      所謂的翻模，就是基于CAD設計的建筑圖紙，進行BIM三維建模，再運用BIM軟件進行簡單的碰撞檢測等分析，最后將分析結果反饋到二維圖紙中。
      這種特殊的中國式設計流程，制約著BIM技術的在建筑全生命周期的應用價值。二維設計信息和三維BIM模型信息無法進行聯動和正向傳遞，導致了二維設計巨大的工作量，是造成BIM應用率高，卻收益率低的主要原因。

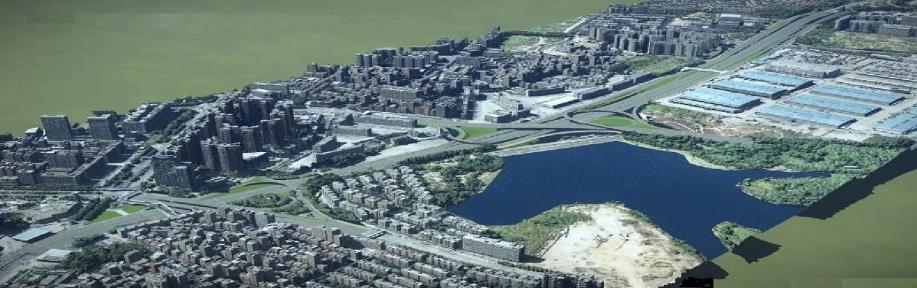

      BIM模型
      BIM正向設計雖然可為當下的BIM應用節省部分環節，并降低勞動力和信息交換成本。但是，當前國內的BIM正向設計發展也面臨著許多障礙。
      為了解決上述問題，本文從兩方面出發，介紹BIM在建筑全生命周期中的應用價值，以及簡單分析BIM正向設計在國內發展中的障礙。
      1、BIM的應用價值
      1. 建筑性能分析
      利用OpenBuildlings Designer多專業建筑設計軟件等專業的性能分析軟件對建筑設計進行建筑能耗、日照、斜度、陰影等性能分析，通過多種建模及場景模擬，探索并確定最明智的設計方案。

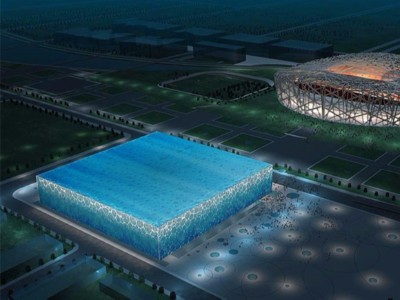

      OpenBuildlings Designer
      2. 設計方案比選
      通過建立或局部調整的方式，形成多個備選的BIM設計方案，進行方案比選，使項目方案的溝通討論和決策在可視化的三維仿真場景下進行，實現項目設計方案的直觀和高效。
      3. 設計協同
      在設計階段，BIM協同工作主要為建筑、結構、機電三大專業間內和專業間的協同。各專業在ProjectWise協同管理平臺上進行協同設計，基于統一的設計標準，進行多專業協同設計，保證設計信息的及時傳遞和更新，保證設計質量，提高設計效率。

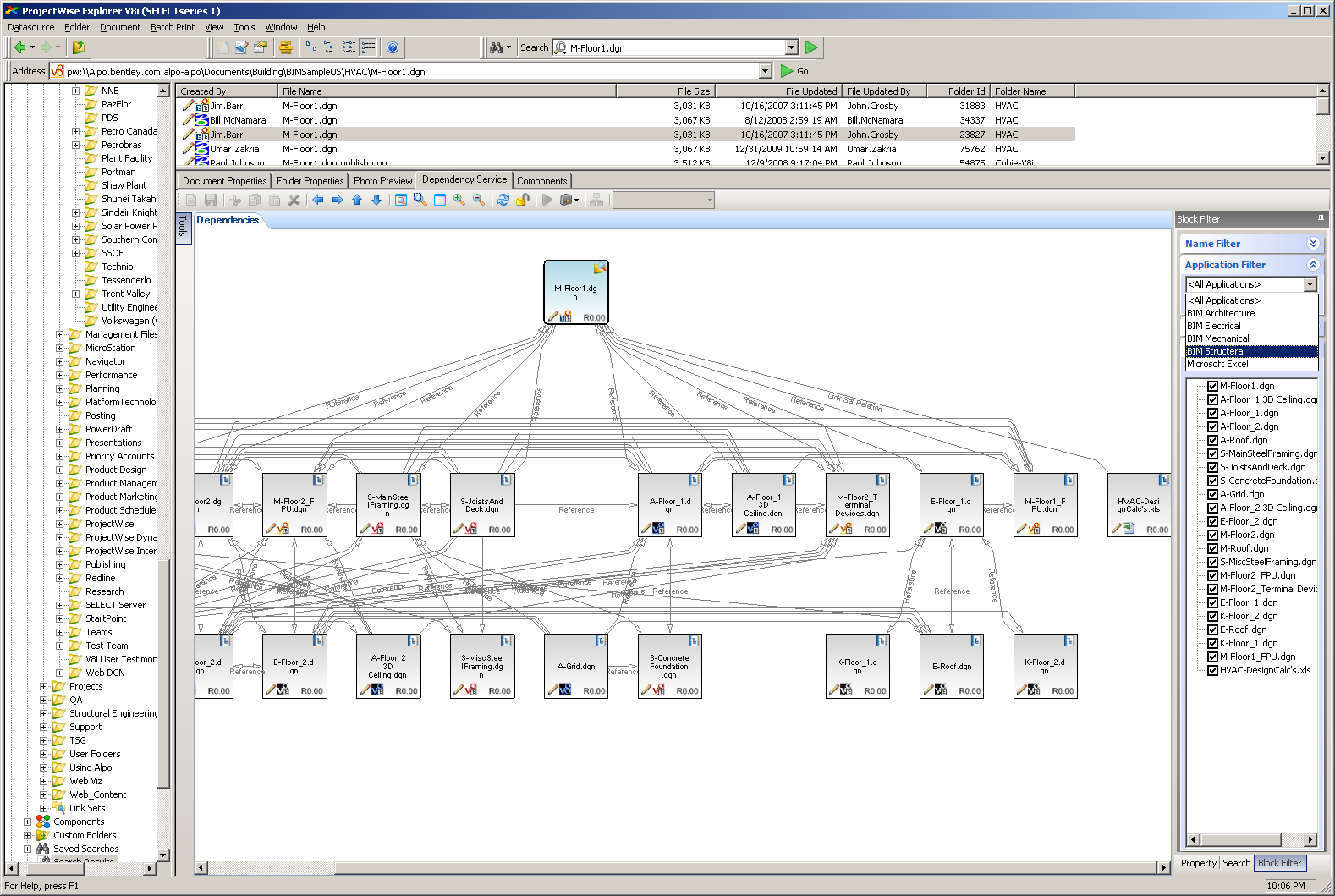

      ProjectWise協同管理平臺
      4. 碰撞檢測與綜合協調
      碰撞檢測與綜合協調基于各專業模型，通過BIM軟件進行專業內和專業間的碰撞檢測，快速解決空間沖突問題，顯著提高管線綜合協調能力，優化工程設計，避免設計錯誤的傳遞，提高施工質量。
      5. 凈高分析
      完成碰撞檢查與綜合協調后，通過BIM軟件對各功能區域的空間凈高進行分析，確定各功能區域凈高的合理性，并針對不滿足空間要求的區域進行分析和設計調整，給出最優的凈空高度。

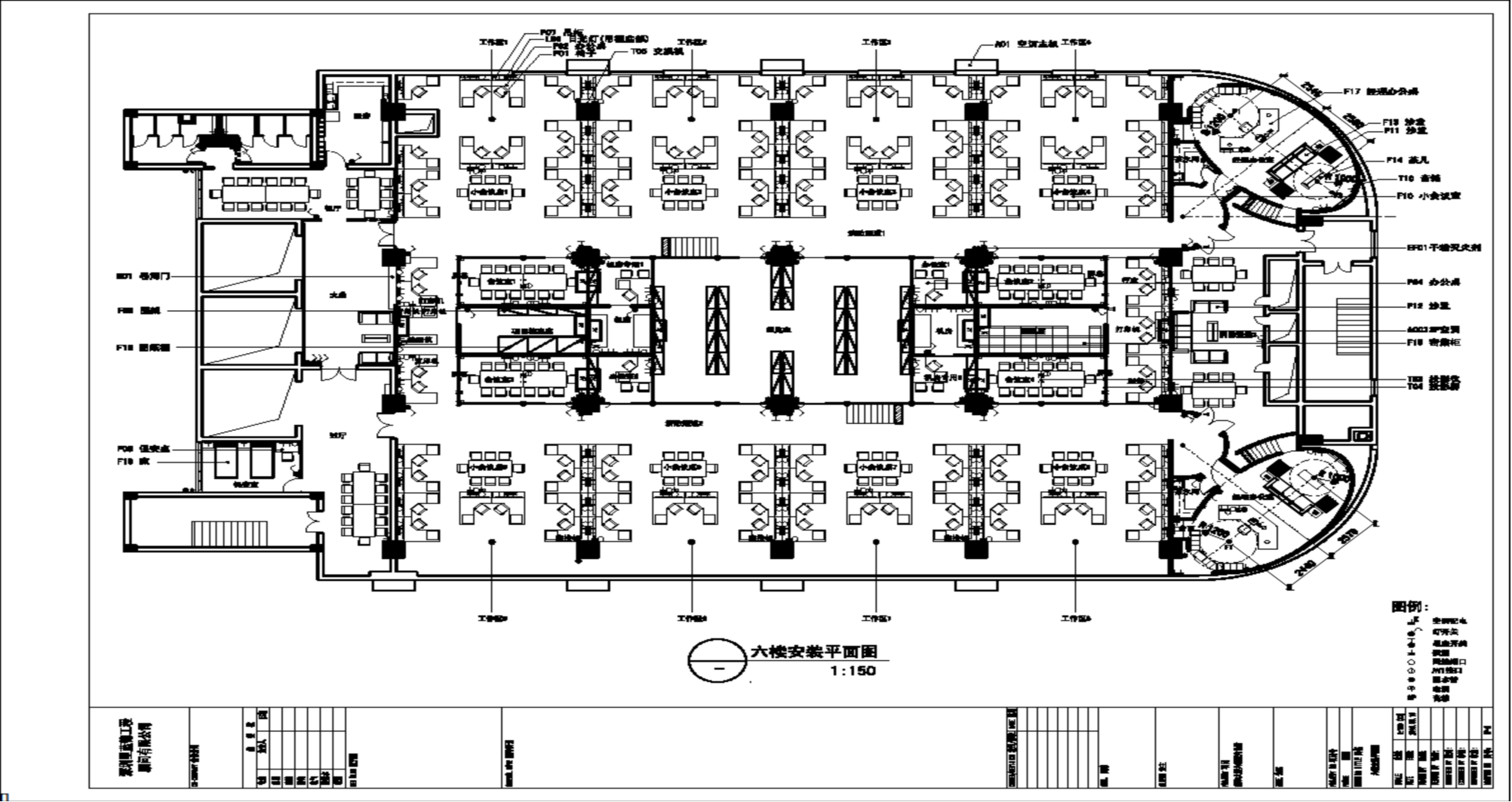

      6. 生成圖紙
      BIM設計出圖是為了解決二維設計平面、立面、剖面不一致，消除各專業間設計表達的信息不對稱的問題，為后續設計交底、施工深化設計提供準確依據。

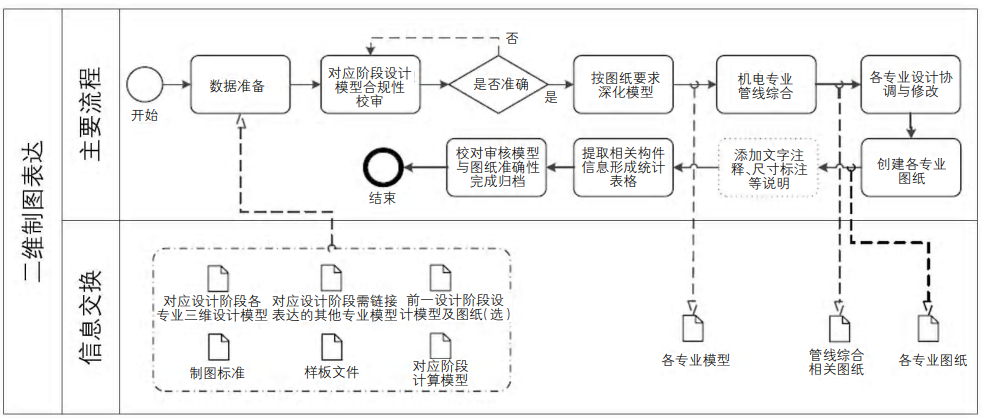

      BIM設計出圖
      在施工圖設計階段，在BIM模型達到出圖深度后，需要通過BIM模型生成導出。出圖的線型、線寬、顏色、定位、注釋等要嚴格遵循BIM技術標準，確保輸出的圖紙在包含所需信息的同時標準化、規范化。
      ProjectWise協作1
      7. 工程量統計
      利用BIM算量軟件，進行模型映射，通過識別映射后的模型構件屬性，運行提前設置好的運算規則，進行算量分析，導出BIM工程量統計表。
      相對于傳統手算圖紙工程量或單獨創建算量模型進行算量，在施工圖階段創建的BIM模型所輸出的工程量更加準確，也更接近實際工程量，能最大限度的對成本進行控制。

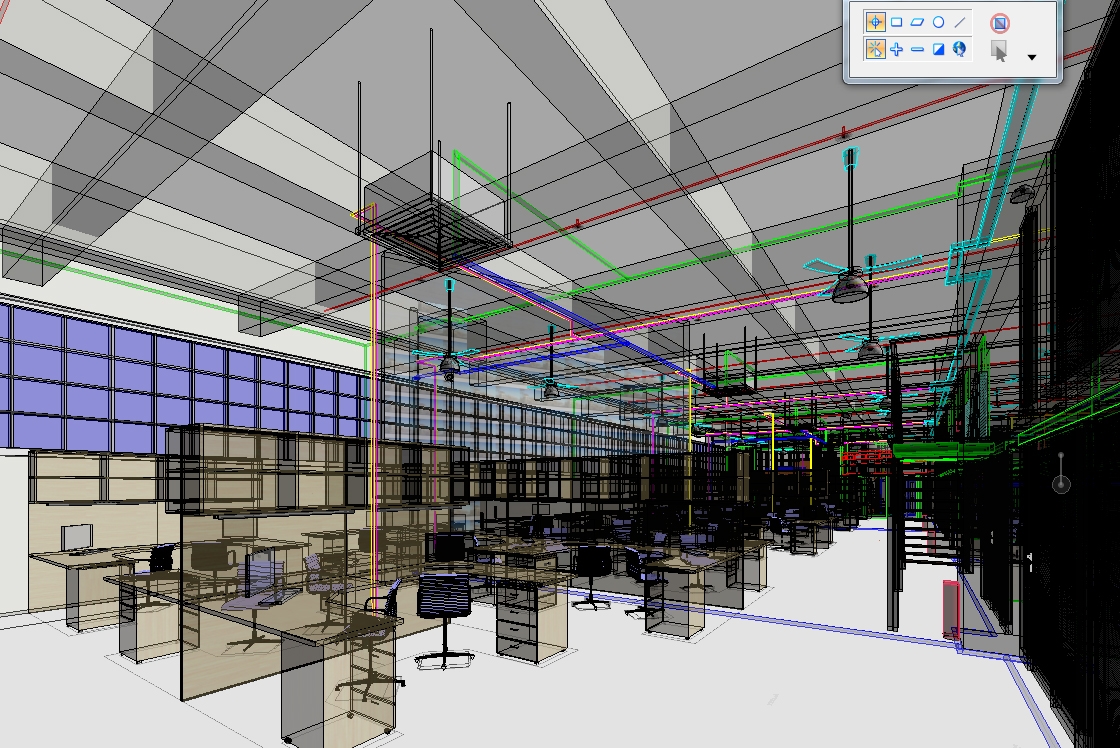

      8. 虛擬仿真及其漫游
      虛擬仿真漫游是利用BIM軟件模擬建筑物的三維空間，通過漫游、動畫的形式提供身臨其境的視覺、空間感受，及時發現不易察覺的設計缺陷或問題，減少由于事先規劃不周全而造成的損失，輔助設計與管理人員對設計方案進行設計與評審，推動工程項目的規劃、設計、投標、報批與管理。
      2、BIM正向設計
      BIM正向設計在多專業協同、全過程統籌集成設計，優化設計流程等上具有極大的優勢。
      在BIM正向設計中，圖紙是模型的結果，二者傳遞著同樣的設計信息，模型的任一變動，會使得圖紙跟著改變，具有極大的信息聯動優勢。

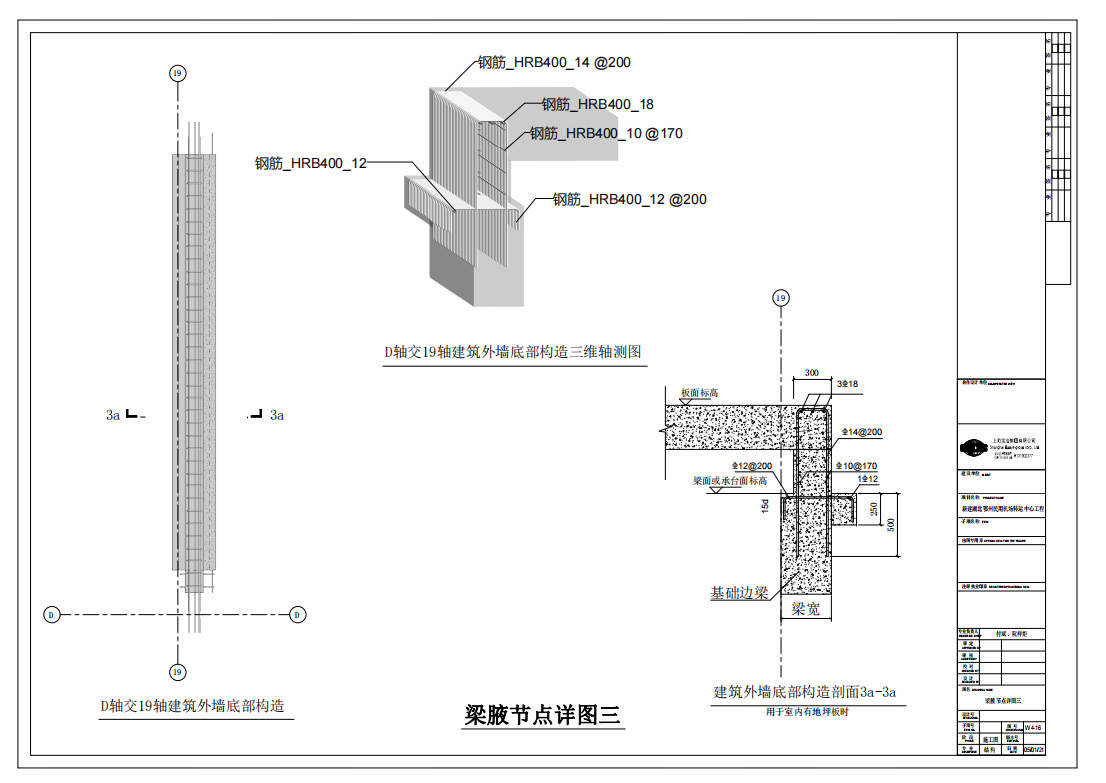

      BIM正向設計深化圖
      目前，BIM正向設計面臨著的幾大困難，仍然成為制約BIM正向設計發展的重大阻礙。
      1.標準問題：缺乏本地化標準，使得無法在設計前期確定任務書的所有細節問題，導致項目在后期進行時，被多次要求修改。
      2.軟件問題：國內缺乏BIM正向設計軟件，而國外BIM軟件自動生成的圖檔并不符合國內的出圖要求。
      3.平臺問題：國內外BIM軟件廠商很多，各個軟件都有各自的存儲格式。沒有一個統一的，能兼容各個軟件BIM模型信息的平臺，方便組裝、使用。
      4.效率問題：國內BIM技術人員無法適應BIM正向設計，使得BIM正向設計無法得到發展。
      以上問題的解決，關于BIM正向設計在國內的發展深度和廣度。
      6a2bfe921f8f7a1451470c757d010c5
      目前，為解決BIM正向設計缺乏本地化標準和軟件等問題，Bentley軟件聯合了中交第一公路勘察設計研究院有限公司研發了國內知名的BIM正向設計軟件CNCCBIM OpenRoads。CNCCBIM OpenRoads實現了基于BIM的道路三維設計、工程圖紙的輸出、數字化交付等方面的應用，并成功應用于鄂州機場、梅觀高速等大型市政項目中。
      CNCCBIM OpenRoads
      BIM正向設計軟件CNCCBIM OpenRoads與傳統設計軟件相比具有標準化管理、BIM正向設計、數據聯動，精準表達和本地化程度高，操作更簡便等優勢。CNCCBIM OpenRoads具體有哪些功能呢？在操作上，與傳統BIM設計軟件有什么不同？您可以掃描下方二維碼申請我們的免費軟件教程。
      CNCCBIM OpenRoads軟件教程申請二維碼

      CNCCBIM OpenRoads軟件教程申請

      >>> 軟件詳情：CNCCBIM OpenRoads詳細設計軟件
      〈 〉
