造型獨特、復雜的項目一定要用BIM軟件提前建模

青奧體育公園市級體育中心通過BIM技術的應用可以自動生成帶編號和三維空間坐標的加工圖紙，江蘇大劇院業主方在招標時就要求乙方具備BIM技術經驗，在省婦幼保健院住院綜合樓項目的機電安裝工作中，安裝采用了 BIM系統來指導施工。

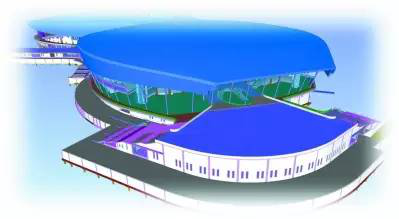

青奧體育公園市級體育中心總建筑面積達15萬多平方米，且造型獨特，遠遠望去，猶如一只巨型江鷗。該項目的跨度最大達到148米，且造型復雜，其中有大量的異型曲線結構和大跨度結構，給施工帶來了難度。 “為解決這一難題，我們技術團隊在工程中運用BIM技術，通過3D建模，提前發現問題，解決工序間的交叉矛盾，精確放樣，不但保證了工程質量，也減少返工，節約了工期。 ”特別是管線相互矛盾的地方，通過BIM建模碰撞能避開這些矛盾。在室內體育館，頂部有大量的管桁架。由于給鋼結構的施工時間只有7個月，工作量大的時候，現場有十幾臺吊車同時在操作。由于跨度大，從一個支撐點到另一個支撐點很遠，施工方用鋼管做支架，通過 BIM軟件輸出的圖形計算出支撐點的位置，然后到現場按方位拼裝。體育館外部的幕墻由 11000多塊玻璃組成，整體造型為弧形、類橢圓錐形狀。每一塊玻璃都有其自身尺寸，相互之間不能代替更換。通過BIM技術的應用可以自動生成帶編號和三維空間坐標的加工圖紙，通過精確測量技術、誤差消減技術和BIM 技術的聯合測量校正，使得每一塊玻璃在拼裝時可以嚴絲合縫。

江蘇大劇院業主方在招標時就要求乙方具備BIM技術經驗。施工方BIM負責人說，江蘇大劇院工程對聲學的要求比較高，用BIM軟件可以展現聲源反射效果、消除聲學缺陷，并可模擬舞臺效果。江蘇大劇院異型的結構在平面圖中也很難表達，而在三維模型中，可以展現大劇院特有的雙曲面造型。在幕墻施工與檢測中，都要用到三維掃描技術跟設計模型做對比。據介紹，江蘇大劇院完工后施工方將把BIM有關的數據提供給業主方進行運維管理。屆時，利用 VR技術，觀眾可實時體驗觀看效果，以供選票參考。

在省婦幼保健院住院綜合樓項目的機電安裝工作中，安裝采用了BIM系統來指導施工。項目經理說，通過施工工序模擬，可以協調和監督土建、幕墻、機電安裝、裝修工程施工等程序。在施工前期，通過模擬建造，能夠提前發現問題，將問題解決在建造前。數字地形建造能夠將原有建筑物、地下管線設施進行整體數字化，形成完整的原始數據模型。通過數字模型統計工程量，可以為材料采購、工程付款等成本控制提供依據，數字模型還可以實現機電設備管線的優化、排布、定位及預留預埋定位，提高施工質量和效率。在裝修時，通過數字模型能夠觀看室內外裝飾材料的實時仿真效果，以選擇最優方案。

施工完成后，將把BIM的有關數據移交給省婦幼，供醫院運用BIM系統來進行運維管理。比如說有些復雜的地下管線埋在混凝土中看不見，但運用BIM技術就能看見，便于日后管線的維修和更換。通過BIM結合物聯網技術的應用，能夠便利地進行日常能源管理監控。通過安裝具有傳感功能的電表、水表、煤氣表后，可以實現建筑能耗數據的實時采集、傳輸、初步分析、定時定點上傳等基本功能，并具有較強的擴展性。系統還可以實現室內溫濕度的遠程監測，分析房間內的實時溫濕度變化，配合節能運行管理。

在應急管理中，如發生事故，BIM管理系統能夠感應信息，觸發警報，將事故區域進行定位顯示，控制中心可以及時查詢相應的周圍環境和設備情況，為及時疏散人群和處理災情提供重要信息。
