Bentley實景建模技術助力建設數字城市

隨著城市人口不斷增長，政府難以應對老化的基礎設施出現的各種問題，數字城市正在成為有效的解決方案，用于管理和降低與不斷變化的環境相關的風險。城市規劃者正在采用數字化戰略，通過將技術、數據、人員和流程連接并融合在一起來快速開展基礎設施建設。

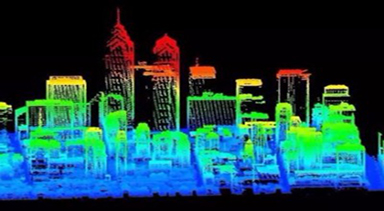

數字城市充分利用新技術和日益普及的實景建模，也就是利用數碼照片或點云數據捕獲現場條件的過程。這些三維實景模型可以輕松共享和傳輸，通過加強與外部機構和服務的協作來加快決策過程。

Bentley 的ContextCapture應用程序可以生成滿足眾多需求的三維實景格網模型，包括工程級別的詳細信息和城市級別的環境模式，從而為支持資產設計、施工和運營提供最新信息。

三維實景模型可用于多種用途，包括 Helsinki 3D+ 展示的赫爾辛基市城市規劃，以及華東勘測設計研究院有限公司為深圳市制定的詳細工程設計和施工工作流程。正如 2017 年 Be 創新獎實景建模領域 BIM 進步中六個決賽入圍項目所展示的，利用實景建模邁向數字化可助力實現建設數字城市的目標。

Clove Technologies Pvt. Ltd.

印度，安得拉邦，維杰亞瓦達

克里希納河河濱步道提議

阿馬拉瓦蒂首府計劃在印度安得拉邦的克里希納河沿岸建造世界級的河濱步道區。Clove Technologies 負責提供虛擬三維模型，將現有數據與規劃中的環境開發以及設施設計相結合，并為工程師、建筑師、設計師和政府提供高精度的模型，以用于概念性規劃和成本分析。這一擬定 14 千米的項目橫跨河流，這種地形對島嶼和山丘的影像采集提出了挑戰。

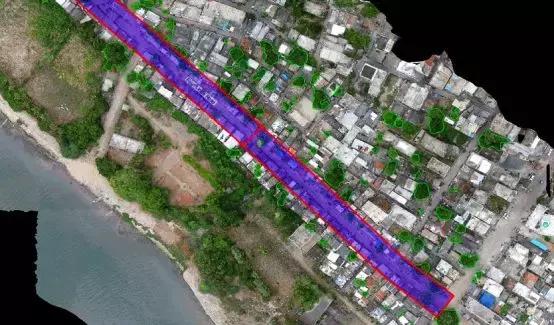

項目團隊使用ContextCapture，根據無人機圖像和 DGPS 數據創建了一個 3.2 厘米精度的三維實景格網模型。還使用LumenRT為擬定的解決方案制作動畫，以美化岸線，并模擬洪水以進行洪水管理規劃。與傳統的勘測和建模方法相比，Bentley 的集成和自動化技術在生成實景模型方面節省了大量時間，并提高了利益相關方之間的協作。借助該模型，這個總投資 150 萬盧比的項目進行了詳細的規劃和分析。

“ContextCapture和LumenRT幫助景觀設計師規劃阿馬拉瓦蒂的河床所做的虛擬模擬，可以呈現給政府官員和部長等人員。政府能夠預估所需的預算金額、洪水對景觀和居住區等的影響。”

—— Clove Technologies Pvt. Ltd. 總經理，KKVNRaju

中國電建集團華東勘測設計研究院有限公司

中國，廣東省，深圳市

深圳前海市政基礎設施 BIM 應用

廣東深圳的前海合作區正在開發中，該工程總建設投資約 3,898 億元，總用地面積 14.92 平方公里。規劃道路總長度為 180 公里，軌道線路總長度約 32 公里，基礎設施投資約 682 億元。中國電建集團華東勘測設計研究院有限公司負責基礎設施和其他重大項目的建設。

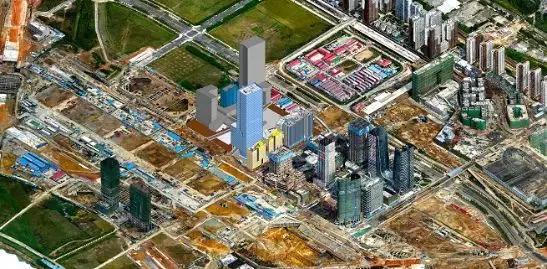

華東勘測設計研究院負責 BIM 實施日常管理與協調工作，確保團隊利用該技術解決了諸多挑戰。項目團隊利用該區三維實景模型和項目多專業三維設計模型，創建了基于 GIS 的視圖，用于解決錯誤、遺漏、碰撞和缺陷等問題。采用三維協同設計，僅在避免返工方面就節省了超過 2,100 萬元人民幣。

“通過引入 Bentley 工程三維數字化技術平臺，破除了前?；A設施復雜項目群建設技術統籌和管理統籌難題，通過該平臺提前處理項目規劃設計階段的“錯漏碰缺”問題、提前開展項目實施的施工模擬等方式，最大限度避免因前期設計的不完善而引起工程實施階段的管控風險和投資浪費，實現工程建造的數字化，為打造“智慧前海”奠定了堅實的基礎。”

—— 中國電建集團華東勘測設計研究院有限公司 IT 總監，王金鋒

海維空間信息技術有限責任公司

中國，江蘇省，揚州市

揚州市三維實景建模

揚州市規劃局聘請海維空間信息技術有限責任公司進行數據采集和實景建模，以便為揚州市的決策、規劃和發展建立一個準確的三維城市模型。借助于生成的模型，政府決策者和規劃設計師可以預先看見規劃設計和決策的結果，該方法還可以作為將實景建模用于中國其他城市發展的基礎。

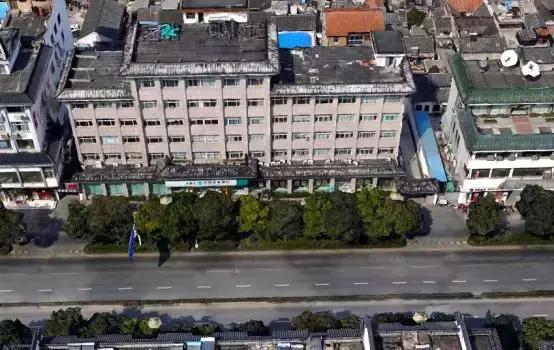

項目團隊使用ContextCapture處理了用無人機拍攝的 800,000 張照片，并在 20 天內生成了三維實景模型，而使用人工建模則需要 10 個月。該團隊通過使用 Descartes，能夠在三天內編輯 400 塊水面模型。MicroStation 具有數據互用性，可以集成多源數據并生成數字城市三維 GIS 平臺。團隊使用 Bentley 的集成應用程序提前交付這個總投資 450 萬元的項目，預計節省 120 萬元人民幣。

“Bentley 實景建模技術提供了從數據生產、模型編輯、模型優化到模型應用完整的解決方案，避免了不同軟件之間數據格式不兼容、數據格式轉換的風險。（Bentley 技術）……降低了數據轉換帶來的時間成本和項目交付成本。”

—— 海維空間信息技術有限責任公司市場部總監，張明

上海航遙信息技術有限公司

中國，青海省

西寧智慧城市計劃

2014 年，西寧啟動了“智慧城市”計劃，在這座占地 7600 平方公里的城市中拍攝了 4 萬張圖像。在數字城市項目方面具有豐富經驗的上海航遙信息技術有限公司負責完成此實景建模計劃。通過使用ContextCapture，項目團隊為該城市生成了首個內容豐富且直觀的三維實景格網模型，這是一項真正的三維數字資產。土地管理局和警察機構使用三維實景格網模型來發現未經授權的建筑，進行房地產登記，并確認土地所有權。其他政府機構可以通過內部網絡傳輸數據，并將這些數據與主題層疊加，以便在本地開展專業分析。

ContextCapture的并行運算能力和自動實景建模功能可幫助完成大城市測繪項目。與傳統的建模工作流程相比，ContextCapture高效地完成了大規模測繪的實景格網模型制作，節省了 1000 萬元項目成本。

“Bentley 的ContextCapture大大提高了效率。單臺機器建模的運算能力達到每天 30 千兆像素。使用四臺機器進行并行交互處理，達到每天建模 120 千兆像素的能力。傳統方法無法做到這一點。”

—— 上海航遙信息技術有限公司三維建模技術處理員，郭丹

赫爾辛基市

芬蘭，赫爾辛基市

Helsinki 3D+

芬蘭赫爾辛基市很久之前就進行過三維城市建模，最早可追溯到 20 世紀 80 年代中期。作為將在 2017 年完成的三年期項目的一部分，赫爾辛基市啟動了總投資 100 萬歐元的項目，旨在用三維的方式來呈現整個城市。完成后，該模型將作為開放數據提供給公眾并為商業研發提供支持。

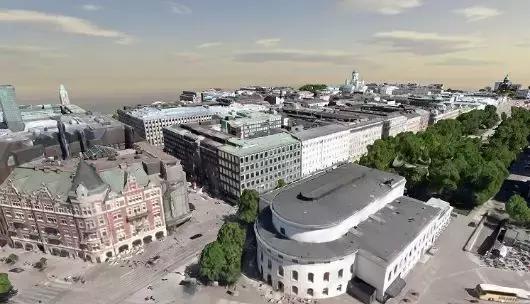

項目團隊使用 Bentley Map 創建精確的工程底圖和地理坐標公用事業網絡，使用了ContextCapture來生成城市的三維模型，并使用Pointools對地表和地形進行建模，使用LumenRT讓設計更加生動鮮活。此外，團隊還通過 ProjectWise 進行協作，并用它來管理上傳到 Web 門戶供分發和公眾訪問的所有數據。作為智慧城市計劃的一部分，三維模型將改善赫爾辛基的內部服務并促進城市智能化發展。該項目還是一次成功的技術展示，將推動相關技術在高等教育中的應用。

“未來城市需要先進的工具和創新的城市模型來進行富有創意的設計并基于充分的依據做出決策。”

—— 建筑師兼 Helsinki 3D+ 項目經理，Jarmo Suomisto

馬哈拉施特拉地鐵軌道有限公司

印度，馬哈拉施特拉邦，那格浦爾

那格浦爾地鐵項目

馬哈拉施特拉地鐵軌道有限公司聯合概念設計、施工、運營和維護方面的工程顧問，為位于印度那格浦爾地區的城市軌道交通項目實施了全面的 BIM 方法，該項目總投資 868 億印度盧比。項目團隊使用 ProjectWise 和 AssetWise 創建了互連數據環境，并加強了設計團隊之間的設計集成和協作。

采用 Bentley 的集成設計應用程序建立整個基礎設施模型增強了協作、縮短了設計時間并提高了項目可靠性，同時節省了 50% 的工程時間和成本。實施 BIM 方法實現了實時協作和模擬，并在最大程度上減少了變更和避免返工。智能 BIM 模型可以在基礎設施全生命周期管理的整個運營和維護過程中進行資產管理。

“Bentley 軟件幫助我們改變了完成工程項目的方法，從而能夠從二維設計平臺轉換到三維設計平臺。我們在項目全生命周期的各個階段看到了這種優勢。”

—— 馬哈拉施特拉地鐵軌道有限公司總經理，Brijesh Dixit

AEROmetrex Pty., Ltd.

美國，賓夕法尼亞州，費城

費城實景建模項目

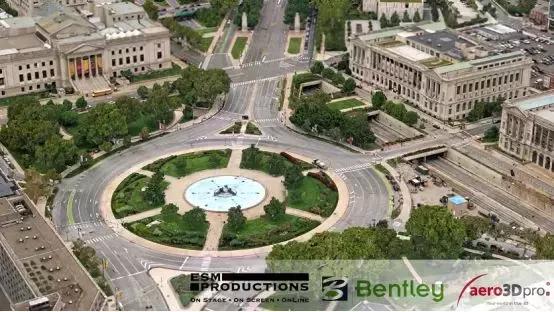

教皇于 2015 年 9 月到訪費城，這是美國當年最盛大的公共活動。教皇的到訪預計會吸引 100 多萬人，因此事先必須進行全面的準備。AEROmetrex創建了該城市的三維實景模型來協助進行規劃。這個具有真實感的三維模型精確到了 5 厘米，呈現了包括植物、雕塑和建筑物在內的所有靜止物體。

在為期 4 周的時間內，項目團隊利用ContextCapture獲取并處理了 28,000 多幅圖片，估計節省了 200 小時的勘測時間，節約了 24,000 澳元。該模型提供了全方位的視角，其功用遠遠超出了用于設施和安全規劃的原始用途，將在未來的城市規劃、災難及交通運輸管理中發揮更大作用。

“該項目不僅在技術和節約成本方面取得了極大成功，更重要的是，這是ContextCapture真實、全面的三維實景建模能力的一次展示。我們相信，這將引領測繪系統的未來發展。”
