三維激光點云數據建模流程

常見的建模軟件有3Dmax、cad、草圖大師、revit等，在規則模型建模中，我們常會用到3Dmax建模，在這里就以3Dmax為例來說明其在點云建模應用的經驗：

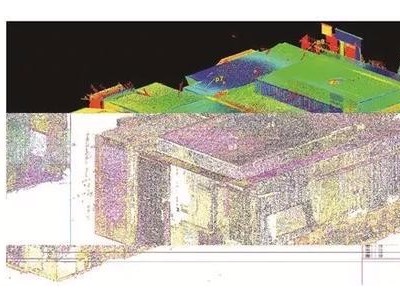

首先我們需要將采集到的點云數據的原始格式轉換成AUTODESK軟件可以利用的rcs文件，轉換工具就是recap或者recap 360，轉換完成之后，在3Dmax中實體建模工具下找到點云工具，加載點云，然后會有一個管理點云數據的BOX，這個BOX用來顯示和影藏點云數據，方便于對遮擋比較嚴重的地方進行正確建模。接下來就是在不同顯示界面內建模。

線畫圖建模的基礎是要對建筑立面圖的繪制規則非常了解，繪制出標準立面圖，將立面圖導入3Dmax進行建模，這就和常規建模一致了，只不過通過三維激光掃描儀來獲取立面尺寸是比較簡便的一種方式。

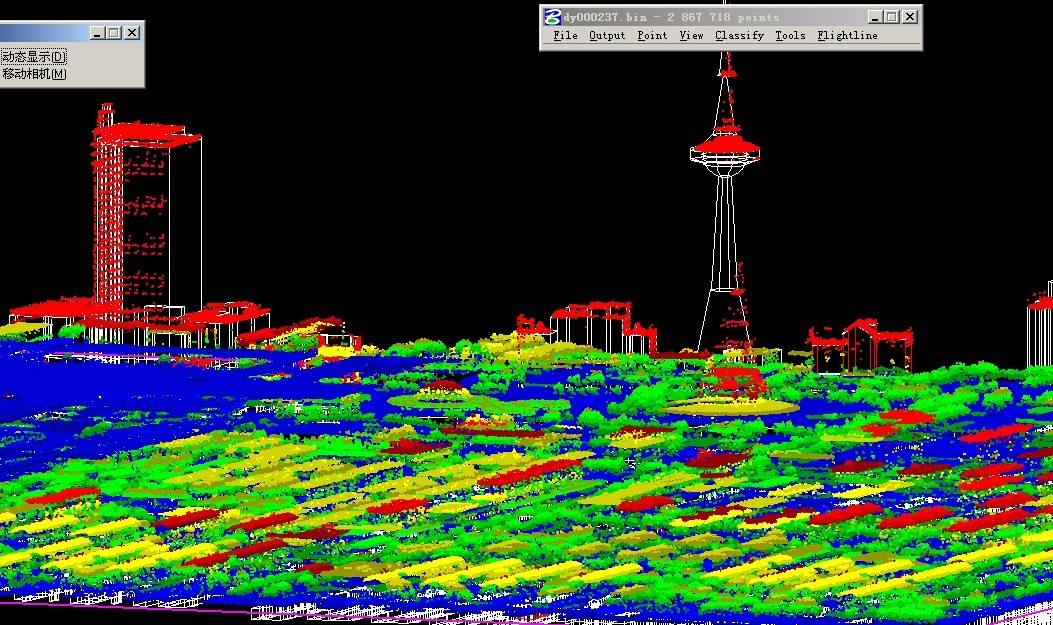

一般的點云的快速建模的處理流程：

1、通過三維激光掃描儀獲取原始點云和全息影像數據，將輸出的點云和全息影像數據，以工程化的方式管理；

2、原始點云預處理：對原始點云進行拼接、去噪、分類、濾波處理等，輸出預處理后的點云數據；

3、點云與全景配準：將三維點云和全息影像關聯并自動配準映射，輸出影像點云數據；

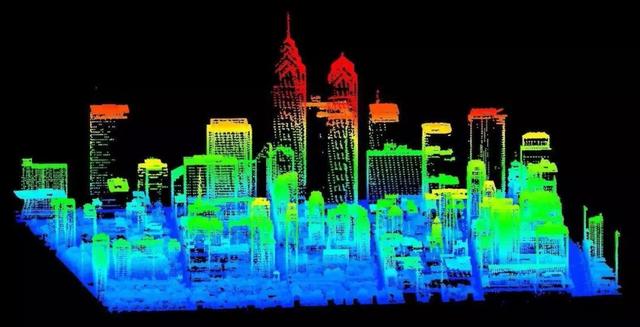

4、基于影像點云的三維建模：

①在三維點云俯視圖上，利用點云切面，快速勾畫建筑物水平截面的輪廓線，自動利用點云計算建筑物高度將輪廓進行拉伸，構建建筑物模型；

②全景紋理貼圖：對于構建好的建筑物模型，支持通過與全息影像融合進行紋理提取，在三維模型中顯示與其對應的貼圖紋理；

③其他三維地物采集：道路面、立桿行道樹批量三維建模處理。

Bentley Pointools點云數據處理軟件

一、Bentley Pointools點云數據處理軟件介紹

Bentley Pointools點云數據處理軟件在單一工作流中，能快速實現可視化、操作、動畫和點云編輯。這種簡化的流程可以幫助您減少生產時間，提高整體準確度。

使用 Bentley Pointools 為您所有的基礎設施項目處理點云。

1、高性能點云引擎

2、快速進行詳圖制作、以層為基礎的編輯和數據細分

3、專業質量的圖片、動畫和影片

4、碰撞檢測

Bentley Pointools 由行業領先的點云引擎 Pointools Vortex 提供支持，可支持大型點云。用戶可以處理包含數十億點的大型數據集，以交互方式管理場景參數并快速加載和卸載本地格式點云 POD 模型。您將體驗到高性能傳輸與點云密度、清晰度和細節的最大視覺。

擁有 Bentley Pointools，您可以輕松導入和查看三種類型的對象：

1、點云，可從大范圍的掃描儀導入

2、紋理三維模型，可從大量常用模型格式中導入

3、二維 CAD 制圖，可從 DXF，DWG 和 SHP 文件格式導入

生成專業品質的圖片、動畫和電影，或高分辨率平剖圖和透視圖，滿足您的項目需求

二、Bentley Pointools點云數據處理軟件功能介紹

創建動畫、視頻和漫游場景：通過呈現任何大小的快照，生成高分辨率的平剖圖和透視圖。使用輸出標尺、刻度和定位來設置圖像大小和刻度，以便能夠準確重復利用。充分利用基于時間的、直觀逼真的漫游場景和對象動畫系統，輕松快速地生成電影。

從點云中檢測沖突：將點云數據值擴展至您的設計流程中。無論您是在使用 Bentley 的 Navigator，還是 Descartes 產品，均可在決策流程中利用現實世界數據和建議設計之間的沖突檢測。

區分點云：自動標識對象之間的差異。您可以比較同一區域中的兩個點云，并標識數據中出現的任何增減。使用差異工具可檢測更改，并隨時監控建筑工地的進度和其他管理項目。

編輯點云：使用點層技術編輯點云的大型數據集，實現無與倫比的編輯速度。在 128 個層之間移動點，隔離要詳細編輯的區域。操作、清理或細分點云模型，以便清潔和豐富點云模型，使其更易于重復利用。

從點云中為幾何圖形建模：從點云中提取斷線、繪圖線、表面、平面、圓柱和圓柱中心線。有效剪輯和切割點云，從點云中簡化矢量提取流程。

處理與可視化大規模點云數據：利用高性能顯示技術，處理并可視化具有數以億計的龐大數據點集?？梢暬c云通過多種細微漸變選項，使視覺詮釋更加簡便。

對點云進行批注：向點云添加注釋，確保項目的每位參與者擁有最新信息，能夠遠程審查現場，并且可以準備現場操作。
