最新鋼筋下料計算公式

框架梁

1、上部貫通筋

上部貫通筋（上通長筋）長度＝通跨凈跨長＋左支座錨固+右支座錨固

2、端支座負筋

端支座負筋長度：第一排為Ln/3＋端支座錨固值；

第二排為Ln/4＋端支座錨固值

3、中間支座負筋

中間支座負筋：第一排為Ln/3＋中間支座值＋Ln/3；

第二排為Ln/4＋中間支座值＋Ln/4

4、下部鋼筋

下部鋼筋長度＝凈跨長＋左支座錨固+右支座錨固

5、腰筋

構造鋼筋：構造鋼筋長度＝凈跨長＋2×15d

抗扭鋼筋：算法同貫通鋼筋

6、拉筋

拉筋長度＝（梁寬－2×保護層）＋2×11.9d（抗震彎鉤值）＋2d

7、箍筋

箍筋長度＝（梁寬－2×保護層＋梁高-2×保護層）＋2×11.9d＋8d

箍筋根數＝2*【（加密區長度-50）/加密間距+1】+（非加密區長度/非加密間距-1）

8、吊筋

吊筋長度＝2*錨固+2*斜段長度+次梁寬度+2*50，其中框梁高度>800mm 夾角=60°；框梁高度≤800mm 夾角=45°

其他梁

一、非框架梁

在03G101-1中，對于非框架梁的配筋簡單的解釋，與框架梁鋼筋處理的不同之處在于：

1、 普通梁箍筋設置時不再區分加密區與非加密區的問題；

2、 下部縱筋錨入支座只需12d；

3、 上部縱筋錨入支座，不再考慮0.5Hc＋5d的判斷值。

未盡解釋請參考03G101-1說明。

二、框支梁

1、框支梁的支座負筋的延伸長度為Ln/3；

2、下部縱筋端支座錨固值處理同框架梁；

3、上部縱筋中第一排主筋端支座錨固長度＝支座寬度－保護層＋梁高－保護層＋Lae，第二排主筋錨固長度≥Lae；

4、梁中部筋伸至梁端部水平直錨，再橫向彎折15d；

5、箍筋的加密范圍為≥0.2Ln1≥1.5hb；

7、 側面構造鋼筋與抗扭鋼筋處理與框架梁一致。

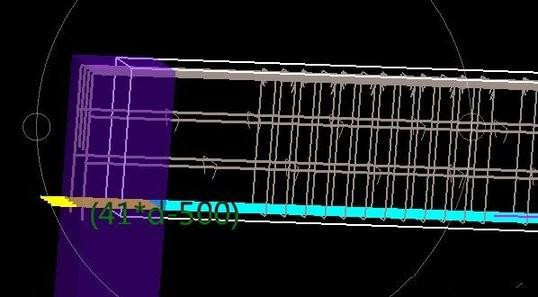

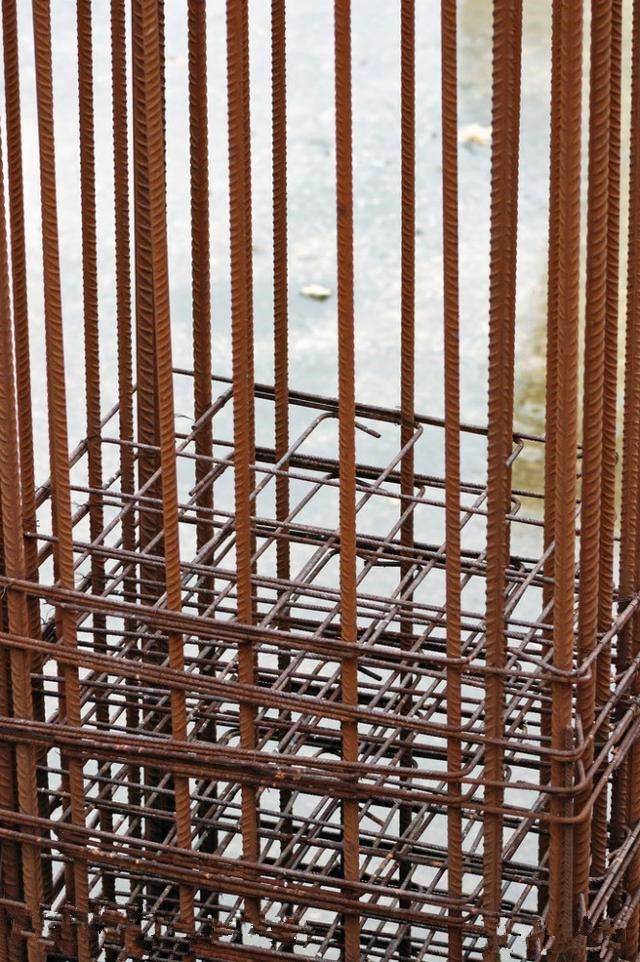

柱

1、基礎柱主筋

基礎插筋＝基礎底板厚度-保護層+伸入上層的鋼筋長度＋Max{10D,200mm}

2、中間層柱的縱向鋼筋＝層高-當前層伸出地面的高度+上一層伸出樓地面的高度

3、頂層角柱縱筋長度＝層凈高Hn＋頂層鋼筋錨固值

4、頂層邊柱縱筋長度＝層凈高Hn＋頂層鋼筋錨固值

5、頂層中柱縱筋長度＝層凈高Hn＋頂層鋼筋錨固值

現澆板

1、受力筋長度=軸線尺寸+左錨固+右錨固+兩端彎鉤（如果是Ⅰ級筋）。

2、根數＝（軸線長度-扣減值）/布筋間距＋1

3、負筋長度=負筋長度+左彎折+右彎折

4、負筋根數＝（布筋范圍-扣減值）/布筋間距＋1

5、分布筋長度=負筋布置范圍長度-負筋扣減值

6、負筋分布筋根數=負筋輸入界面中負筋的長度/分布筋間距+1

7、附加鋼筋(角部附加放射筋、洞口附加鋼筋)、支撐鋼筋(雙層鋼筋時支撐上下層)

剪力墻

在鋼筋工程量計算中剪力墻是最難計算的構件，具體體現在：

1、剪力墻包括墻身、墻梁、墻柱、洞口，必須要整考慮它們的關系；

2、剪力墻在平面上有直角、丁字角、十字角、斜交角等各種轉角形式；

3、剪力墻在立面上有各種洞口；

4、墻身鋼筋可能有單排、雙排、多排，且可能每排鋼筋不同；

5、墻柱有各種箍筋組合；

6、連梁要區分頂層與中間層，依據洞口的位置不同還有不同的計算方法。

需要計算的工程量：

一、剪力墻墻身水平鋼筋

1、墻端為暗柱時

A、外側鋼筋連續通過 外側鋼筋長度＝墻長-保護層

內側鋼筋＝墻長-保護層+彎折

B、外側鋼筋不連續通過 外側鋼筋長度＝墻長-保護層+0.65Lae

內側鋼筋長度＝墻長-保護層+彎折

水平鋼筋根數＝層高/間距+1（暗梁、連梁墻身水平筋照設）

2、墻端為端柱時

A、外側鋼筋連續通過 外側鋼筋長度＝墻長-保護層

內側鋼筋＝墻凈長＋錨固長度（彎錨、直錨）

B、外側鋼筋不連續通過 外側鋼筋長度＝墻長-保護層+0.65Lae

內側鋼筋長度＝墻凈長＋錨固長度（彎錨、直錨）

水平鋼筋根數＝層高/間距+1（暗梁、連梁墻身水平筋照設）

注意：如果剪力墻存在多排垂直筋和水平鋼筋時，其中間水平鋼筋在拐角處的錨固措施同該墻的內側水平筋的錨固構造。

3、剪力墻墻身有洞口時

當剪力墻墻身有洞口時，墻身水平筋在洞口左右兩邊截斷，分別向下彎折15d。

二、剪力墻墻身豎向鋼筋

1、首層墻身縱筋長度＝基礎插筋＋首層層高＋伸入上層的搭接長度

2、中間層墻身縱筋長度＝本層層高＋伸入上層的搭接長度

3、頂層墻身縱筋長度＝層凈高＋頂層錨固長度

墻身豎向鋼筋根數＝墻凈長/間距+1（墻身豎向鋼筋從暗柱、端柱邊50mm開始布置）

4、剪力墻墻身有洞口時，墻身豎向筋在洞口上下兩邊截斷，分別橫向彎折15d。

三、墻身拉筋

1、長度＝墻厚-保護層+彎鉤（彎鉤長度＝11.9+2*D）

2、根數＝墻凈面積/拉筋的布置面積

注：墻凈面積是指要扣除暗（端）柱、暗（連）梁，即墻面積-門洞總面積-暗柱剖面積 - 暗梁面積；

拉筋的面筋面積是指其橫向間距×豎向間距。

例：(8000*3840)/(600*600)

四、剪力墻墻柱

1、首層墻柱縱筋長度＝基礎插筋＋首層層高＋伸入上層的搭接長度

2、中間層墻柱縱筋長度＝本層層高＋伸入上層的搭接長度

3、頂層墻柱縱筋長度＝層凈高＋頂層錨固長度

注意：如果是端柱，頂層錨固要區分邊、中、角柱，要區分外側鋼筋和內側鋼筋。因為端柱可以看作是框架柱，所以其錨固也同框架柱相同。

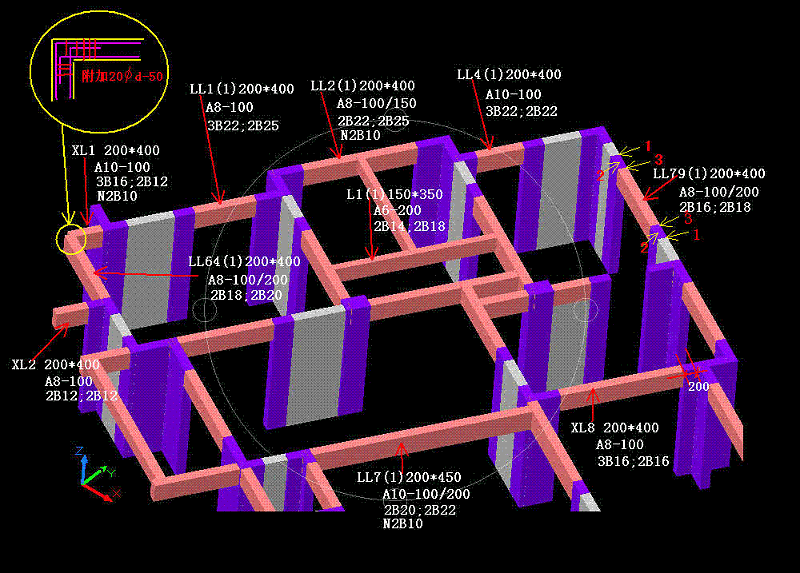

五、剪力墻墻梁

1、連梁受力主筋

頂層連梁主筋長度＝洞口寬度＋左右兩邊錨固值Lae

中間層連梁縱筋長度＝洞口寬度＋左右兩邊錨固值Lae

2、箍筋

頂層連梁，縱筋長度范圍內均布置箍筋 即N=(LAE-100/150+1)*2+（洞口寬-50*2）/間距+1（頂層）

中間層連梁，洞口范圍內布置箍筋，洞口兩邊再各加一根 即N=（洞口寬-50*2）/間距+1（中間層）
