2019年1月7日，國家工程建設標準化信息網發布了“住房城鄉建設部關于發布行業標準《建筑工程設計信息模型制圖標準》的公告”，批準《建筑工程設計信息模型制圖標準》為行業標準，編號為JGJ/T448-2018，自2019年6月1日起實施。
本標準是BIM領域重要標準之一，在后續即將發布的國家標準《建筑信息模型設計交付標準》（以下簡稱《交付標準》）的基礎之上，進一步深化和明晰了BIM交付體系、方法和要求，在BIM表達方面具有可操作意義的約束和引導作用，也為BIM模型成為合法交付物提供了標準依據。
關于這份標準，我們來畫一下重點吧！

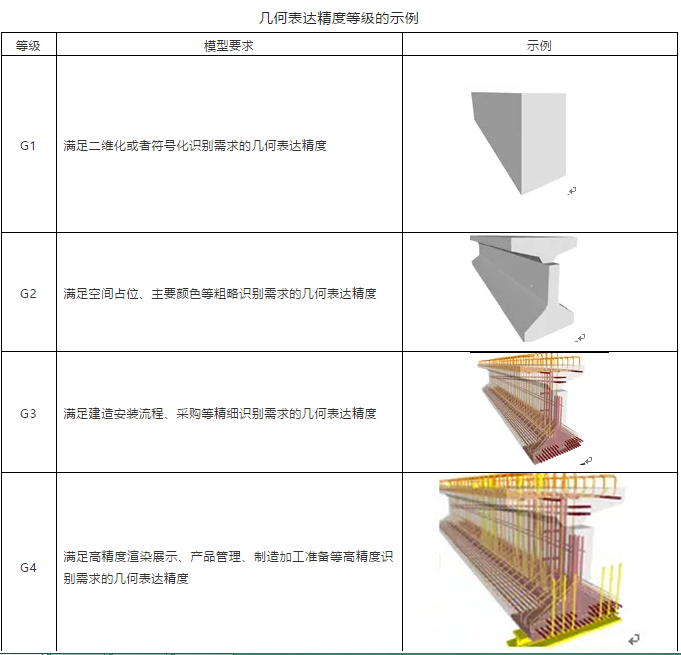

BIM交付標準目的
預制構件類型及關聯元素的分類
| 預制構件類型 | 至少包含的關聯元素 |
| 預制墻 | l 連接套筒、縱筋、拉筋、桁架筋、分布筋、箍筋、洞口斜筋、吊件、埋件； |
| l 鍵槽、側面做法、預留孔洞、保溫層、滴水槽、防水做法、外葉板； | |
| l 線盒、線管、配電箱、開關、插座。 | |
| 預制梁 | l 縱筋、腰筋、箍筋、吊件； |
| l 鍵槽、挑耳、錨固板、灌漿套筒。 | |
| 預制柱 | l 箍筋、角筋、側面鋼筋、插筋； |
| l 灌漿套筒、預留孔洞； | |
| l 線盒、線管、開關、插座。 | |
| 預制疊合板 | l 沿寬度方向鋼筋、沿跨度方向鋼筋、端頭鋼筋、桁架筋； |
| l 倒角、吊件、接觸面做法、預留孔洞； | |
| l 線盒、線管、開關。 | |
| 預制樓梯 | l 梯段板縱筋、梯段板分布筋、踏步縱筋、踏步箍筋、洞口加強筋、梯段上端固定溝； |
| l 休息平臺、踏步防滑槽、預留孔洞、吊件、埋件。 | |
| 預制空調板 | l 長度方向鋼筋、寬度方向鋼筋、吊件； |
| l 滴水槽、預留孔洞。 | |
| 預制陽臺板 | l 沿寬度方向鋼筋、沿長度方向鋼筋、桁架筋、箍筋； |
| l 滴水槽、預留孔洞、吊件。 | |
| 預制飄窗 | l 縱筋、箍筋； |
| l 預留孔洞。 | |
| 鋼結構模型單元的分類 | |
| 鋼結構構件類型 | 關聯元素 |
| 鋼板剪力墻 | l 鋼板墻、魚尾板、邊緣梁、邊緣柱、螺栓、加勁板、混凝土墻板、洞口加勁肋、墻梁、拉條、吊件 |
| l 鍵槽、連接做法、預留孔洞、防護層、隔聲層、保溫層、滴水槽、防水做法 | |
| l 公共管線、閥門、檢修配件、計量儀表、電表箱、配電箱、弱電箱 | |
| 鋼梁 | l 型鋼、螺栓、加勁板、洞口加勁肋、吊件 |
| l 連接做法、預留孔洞、防護層 | |
| l 公共管線、檢修配件 | |
| 鋼柱 | l 型鋼、螺栓、加勁板、綴條、牛腿、柱腳、洞口加勁肋、吊件、埋件 |
| l 連接做法、預留孔洞、防護層 | |
| l 公共管線、檢修配件 | |
| 疊合板 | l 壓型金屬板、混凝土板、沿寬度方向鋼筋、沿跨度方向鋼筋、端頭鋼筋、桁架筋 |
| l 連接件、吊件、接觸面做法、預留孔洞、建筑面層 | |
| l 線盒、線管、開關、檢修配件 | |
| 支撐 | l 型鋼、螺栓、節點板 |
| l 連接做法、預留孔洞、防護層 | |
| 屋蓋 | l 鋼屋架、天窗架、屋面支撐、系桿、屋面板、托架、檁條、拉條、隅撐、屋面板、天溝 |
| l 鍵槽、連接件、吊件、接觸面做法、預留孔洞、建筑面層 | |
| l 公共管線、檢修配件 | |
| 鋼梯 | l 型鋼、梯梁、踏步、休息平臺、吊件 |
| l 梯段連接做法、預留孔洞、建筑面層 |
規定了三維模型工程計量的剪切關系及優先等級，同時通過明確構件模型單元的命名規則及分類設置，確保滿足項目的應用需求及清單計價規則。
混凝土強度相同的模型單元優先級
| 模型單元名稱 | 優先級 |
| 基礎 | 1 |
| 結構柱 | 2 |
| 結構梁 | 3 |
| 結構墻 | 4 |
| 結構板 | 5 |
| 建筑柱 | 6 |
| 建筑墻 | 7 |

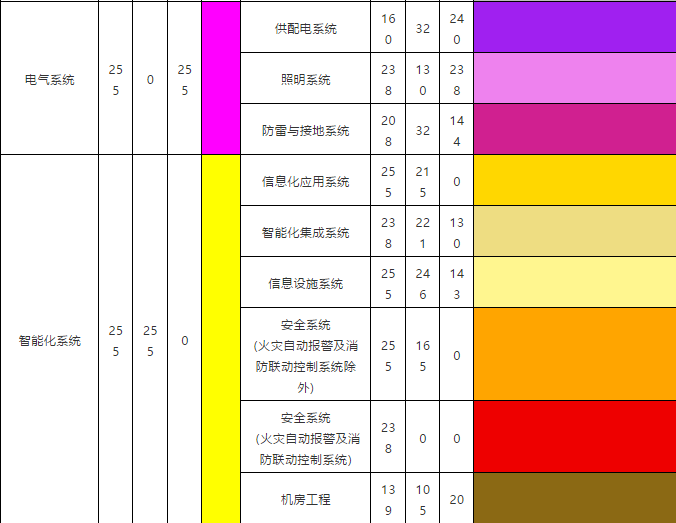

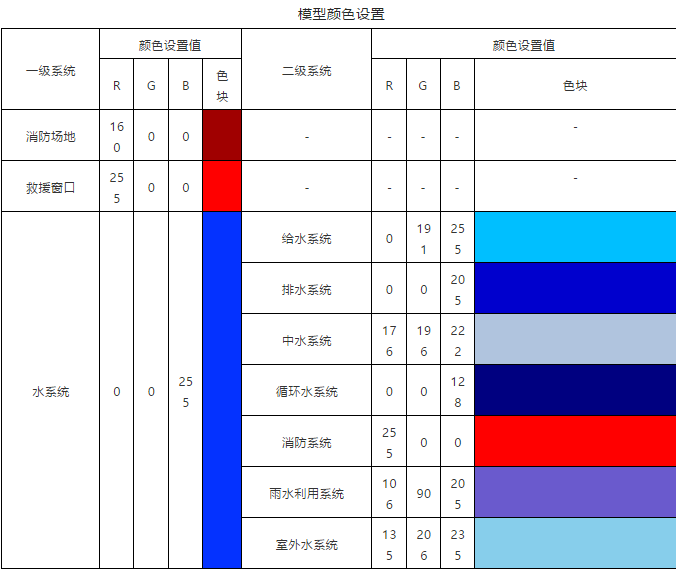

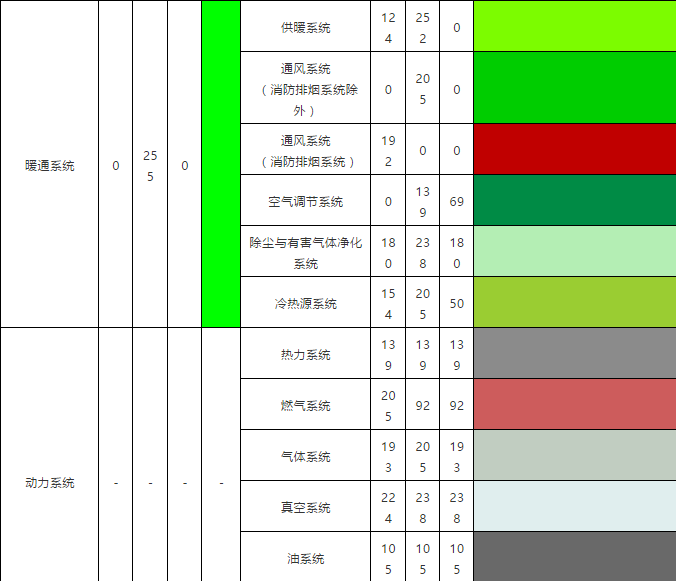

對模型單元的編號及顏色進行了要求，有利于各BIM參與方迅速準確掌握構件的專業類別信息，對工程量統計及物資采購提供了極大的便利。
對模型單元的編號及顏色進行了要求，有利于各BIM參與方迅速準確掌握構件的專業類別信息，對工程量統計及物資采購提供了極大的便利。
| 視圖編號 | |
| 視圖編號 | 視圖名稱 |
| 000－099 | 目錄、說明、計算書、系統圖、三維視圖 |
| 100－129 | 勘察測繪圖、總圖 |
| 130－199 | 防火分區示意圖、人防分區示意圖 |
| 200－299 | 平面圖 |
| 300－399 | 立面圖 |
| 400－499 | 剖面圖 |
| 5000－5099 | 建筑外圍護系統模型單元 |
| 5100－5199 | 建筑其他構件系統模型單元 |
| 5200－5299 | 水系統模型單元 |
| 5300－5399 | 暖通系統模型單元 |
| 5400－5499 | 動力系統模型單元 |
| 5500－5599 | 電氣系統模型單元 |
| 5600－5699 | 智能化系統模型單元 |
| 600-699 | （預留） |
| 700-799 | （預留） |
| 800-899 | 模型工程量統計、技術經濟指標表 |
| 900-999 | 工程建設審查審批文檔 |
未來幾年，和BIM技術發展相關度很高的幾個關鍵詞有：數字孿生、智慧建筑、智慧城市、城市治理、深圳模式等。在模型和數據的生產都相對成熟后，下一階段就是思考怎么把模型和數據連接起來，發揮更大的價值。比較值得深挖的就是建筑、園區乃至城市運維。而這些概念的落地、政策的出臺，都指向一個跑到全國...
