智慧工地管理平臺應用項目

什么是智慧工地

智慧工地是指綜合運用BIM技術、云計算、大數據、物聯網、移動技術和智能設備等信息化技術手段，聚焦工程施工現場管理，緊緊圍繞人機料法環等關鍵要素，建立信息智能采集、管理高效協同、數據科學分析、過程智慧預測的施工現場立體化信息網絡。

智慧工地管理平臺應用項目

閔行區七寶生態商務區

商辦項目

沿著吳中路與航新路交叉口一路向南走過去，七寶華潤項目工地大門赫然映在眼前。項目總用地面積約22234平方米，總建筑面積約142166.51平方米；地下建筑面積53129.56平方米，地上建筑面積89036.95平方米。

自2018年3月26日開工之日起，積極探索智慧工地、廣泛運用遠程視頻監控、VR虛擬模擬、塔吊監控及防碰撞系統、二維碼掃描、手機移動APP、人員定位管理、臨邊防護報警、物料驗收等多項科技手段，通過工程管理軟件與施工現場的結合，實現工程可視化管理和智能化管理，提高工程管理信息化水平。

科技助力，打造智慧建筑

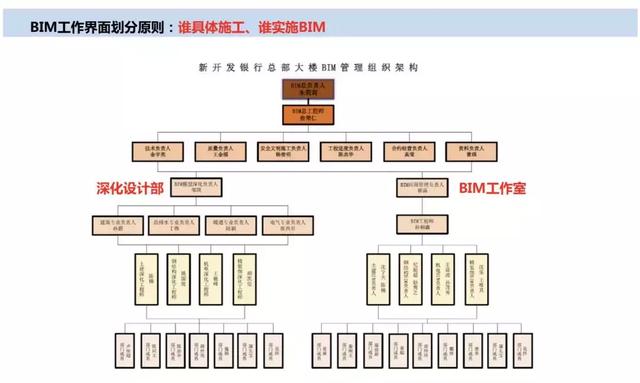

項目以科技創新為引擎，圍繞施工難題、降本增效、綠色環保等主題開展技術攻關，項目部在設計之初成立BIM專業小組，將BIM應用到施工各個階段，在設計階段，使用BIM360平臺進行雙優化設計，通過深化鋼結構施工設計、機電深化設計等，提高設計效率，直觀展示優化成果，借助BIM360平臺作為深化設計的文件平臺互提資料更加準確及時。

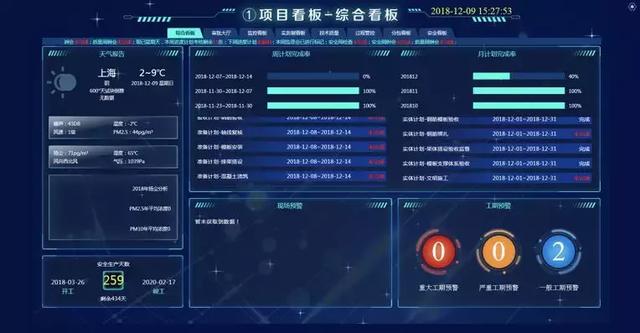

項目綜合看板

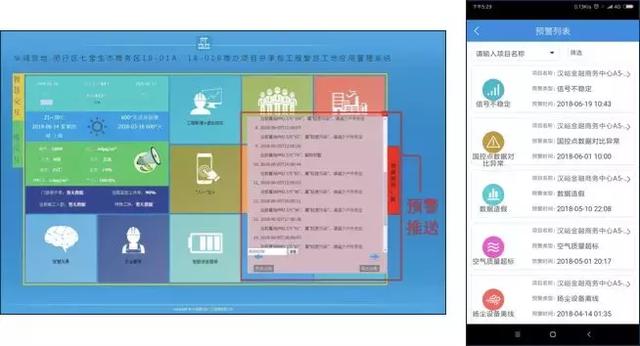

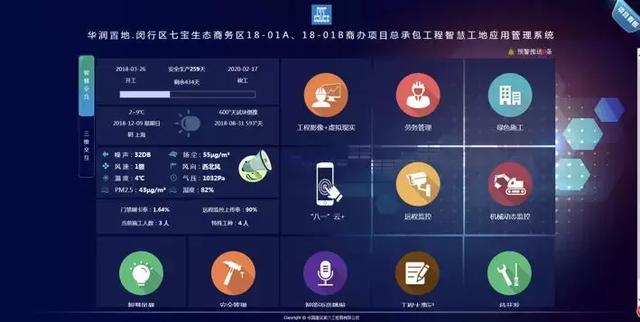

智慧工地集成平臺

智能管控，夯實基礎

項目施工現場大門設置門禁系統暨人臉識別系統，實現對進出人員實名制登記管理。采用BIM技術對現場危險作業進行模擬施工。采取“智慧工地應用管理系統”，目前啟用智慧風暴、工程影像+虛擬現實、勞務管理、綠色施工、“八一”云+、遠程監控、安全管理、智能播報、工程大事記、機械動態監控等共10個模塊。

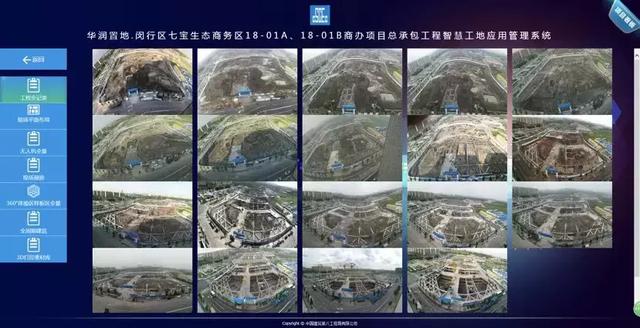

工程影像+虛擬現實

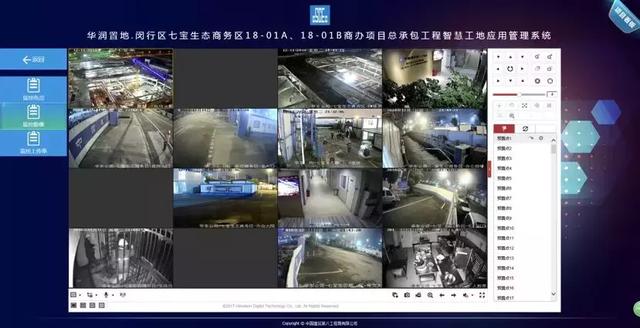

遠程監控

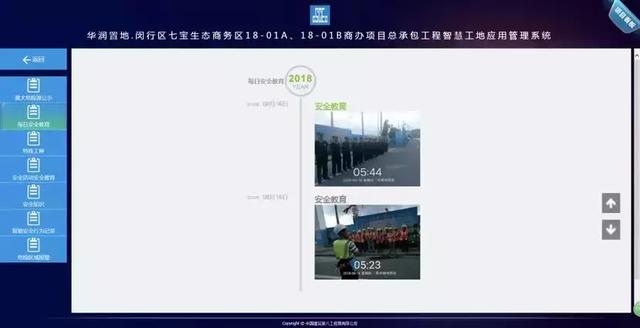

安全管理

在鋼結構施工 階段項目部針對鋼結構施工對鋼結構安裝過程中涉及到的操作平臺、雙道生命線裝置、吊裝鋼絲繩、鋼結構水平兜網承載能力測試等進行可視化安全驗收。

文化融入、朝氣蓬勃

圍繞“綠色、人文”施工理念，打造花園式綠色工地：采用可周轉箱式板房、可周轉鋼制圍墻，實現資源循環利用，現場配備揚塵噪音監控系統，圍墻和塔吊長臂上安裝噴淋系統，并配備移動式除塵霧炮機、灑水車，將揚塵有效控制在施工現場。

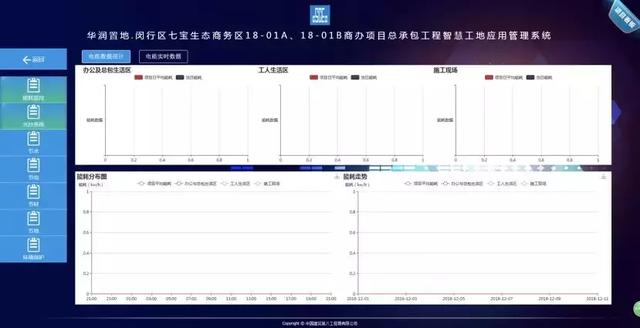

綠色施工

根據今年3月28日《上海市建筑工地生活垃圾分類導則》文件，全面系統推進建筑工地生活垃圾分類和治理工作。

同時引入“零值物業化”管理理念，將生活區統一交由物業公司管理。宿舍統一配備消防噴淋系統、煙感報警裝置、標準化宿舍配套設施，打造多功能一卡通系統，實現對生活區宿舍全方位、系統化管理。

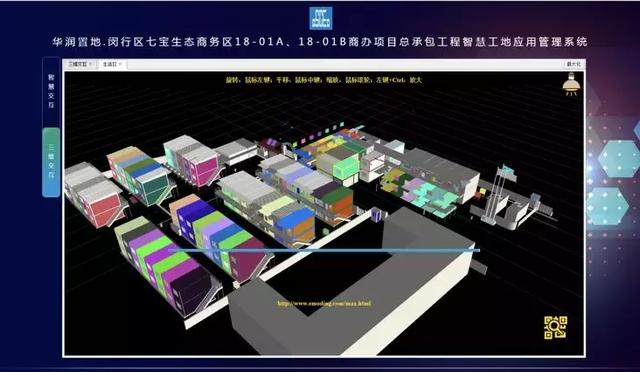

三維交互

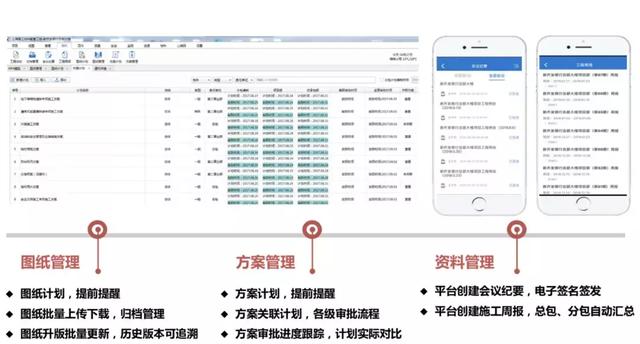

手機APP實現實現工程可視化管理和智能化管理

在物業化管理的基礎上打造“工友村”，按照生活便利、設施齊全、環境優美、統一管理的原則整體推進建設。工友村設置工人聯合工會、生活區臨時消防、自助食堂、醫護室、閱覽學習室等，為工人創造舒適的住宿環境和營造良好的生活氛圍。

項目依托信息化、智能化管理平臺，先后榮獲了2018年度上海市工人先鋒號、2018年度上海市明星工地及人氣工地稱號。

新開發銀行總部大樓項目

新開發銀行是首個總部落戶上海的政府間國際組織。其總部大樓選址位于浦東世博園A片區，總建筑面積12.6萬平方米，其中地下建筑面積4.1萬平方米，建筑高150米，建成后將滿足約2500人的辦公需求。

高起點、高水平、高質量建設好新開發銀行總部大樓是上海為履行總部城市義務所作的莊嚴承諾。項目于2017年9月2日正式開工，計劃于2020年9月1日竣工，不僅要創建上海市重大工程文明升級示范版和樣板工地，爭獲上海市白玉蘭獎、魯班獎，還要滿足綠色建筑三星、中國健康建筑三星、LEED鉑金級認證等國家和國際標準。

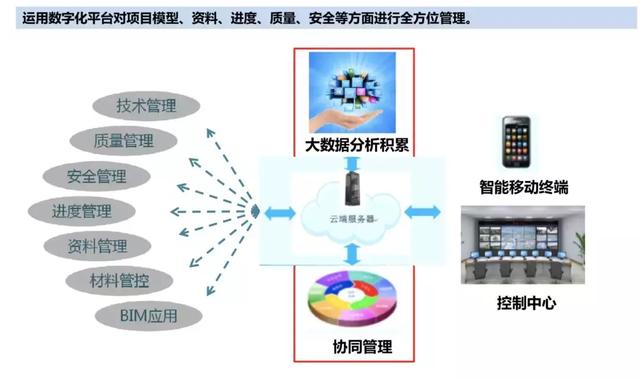

智能化辦公

以信息化、智能化、規范化管理理念為先導，依托遠程監控、智能芯片、大數據分析、云端服務、二維碼掃描、手機移動APP等手段 ， 構建起基于BIM技術的多維度、全方位智慧工地管理平臺，從而實現了建造過程、安全管理、質量控制以及文明施工管理的信息化智能化。

數字化建造為項目

注入“智慧因子”

與亞投行項目對標，將“智慧因子”引入項目管理，提升總承包管理、總集成服務的深度和高度。

同時，項目運用BIM技術進行進度模擬，細化施工管理，通過BIM技術規劃場布，提高場地利用率，減少二次搬運，方便運輸，降低成本。此外還針對工程特點進行方案模擬，直觀反映施工節點，使方案更優化，交底更清楚，管理更流暢。

智能化監管讓安全防線更牢靠

為使工地安全監管做到全方位、全覆蓋，首先通過設置固定攝像頭和管理人員隨身攜帶的移動攝像頭，形成全覆蓋、無死角的智能視頻監控網絡，并將BIM模型與視頻監控系統相結合，點擊BIM模型上的探頭就可以查看相關區域的施工實況。

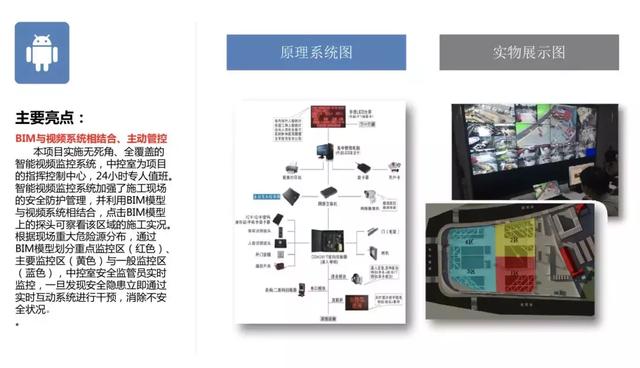

智能視頻監控系統

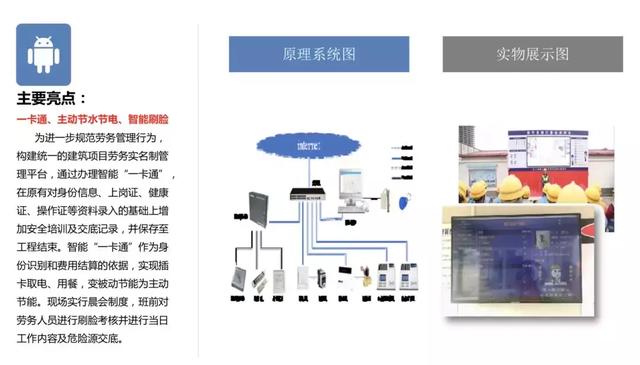

人員管理系統

一旦發現安全隱患，即通過實時互動系統進行干預，消除不安全狀況。同時，項目致力于打造智能化人員管理系統?，F場所有建設者信息統一錄入人臉識別系統與“一卡通”系統，構建統一的人員信息資料庫，有效解決身份甄別、門禁管理、插卡取電、安全教育、就餐購物等問題。特別是安裝在工人安全帽中的芯片感應裝置，能有效解決上下班高峰期過閘機擁堵的問題。

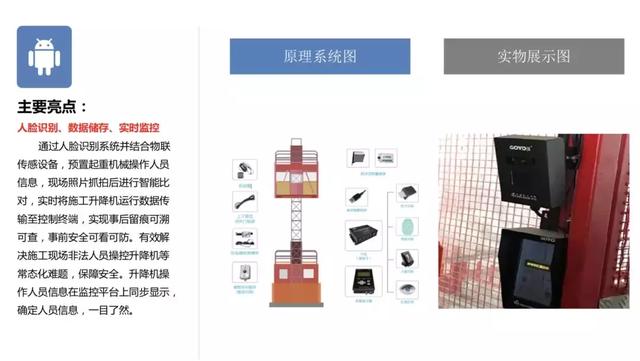

升降機安全監管系統

此外是打造智能化機械管理系統，在升降機、塔吊等大型機械的駕駛室內安裝人臉識別系統，防止工人無證操作或冒名頂替。在大型機械上安裝物聯傳感設備，實時將機械運行數據傳輸至控制終端，做到安全運行事事留痕，從而實現事中管理可看可防，事后管理可溯可查，有效杜絕工人違章作業和設備帶病運行的監管難題。

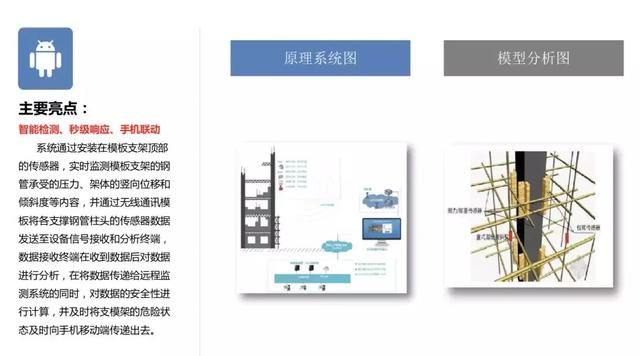

高支模監測預警系統

最后是引入智能化高支模監測預警系統，該系統能實時監測模板支架承受的荷載和產生的應力，并通過數據計算和工況分析，對高支模的安全性進行監控和評估，及時將高支模的預警信息傳輸到手機移動端。

信息化控制讓施工質量更優化

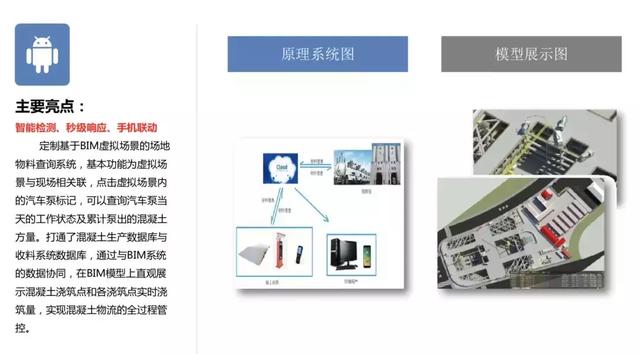

項目定制了基于BIM虛擬場景的場地物料查詢系統，在BIM模型上可以直觀展示各混凝土澆筑點的分布以及各澆筑點的實時澆筑量，打通了混凝土生產數據庫與收料系統數據庫之間的數據壁壘，實現了混凝土物流環節的過程管控。

物料跟蹤系統

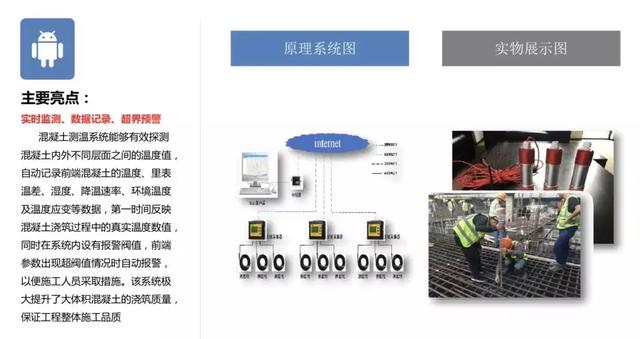

混凝土測溫系統

同時，混凝土測溫系統能夠及時探測混凝土不同部位的溫度值，為進一步采取養護措施提供數據支持，極大提升了大體積混凝土施工質量，從而確保工程的整體施工品質。

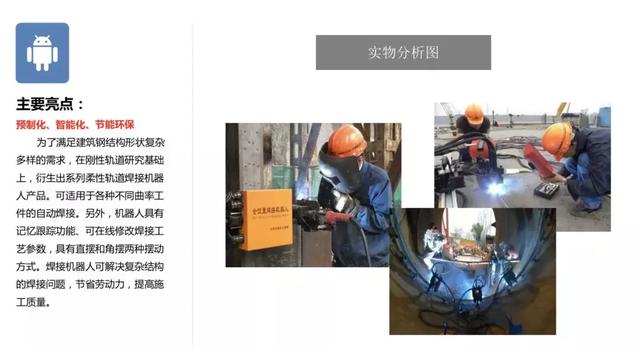

智能焊接機器人

在鋼結構構件制作中，引入智能焊接機器人，有效解決復雜鋼結構的焊接難題，既節省勞動力，又提高施工質量。此外，該工程內的機房采用 BIM 技術出具工業級裝配圖紙，在預制加工廠進行模塊化預制，待施工條件具備后，再將模塊運輸至現場進行裝配，在加快進度的同時，施工更加節能環保。

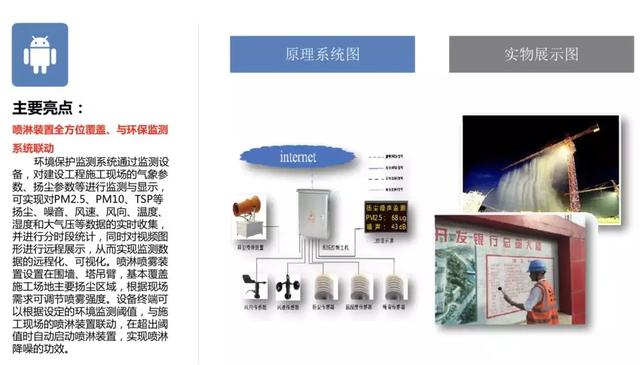

環境保護監測系統

借助數字化、信息化的管理手段，新開發銀行總部大樓項目獲得了2018年度上海市平安工地、明星工地、人氣工地、上海市文明工地、上海市重大工程特色項目、上海市文明工地升級示范版等多項殊榮。
