ACO 亞科 蓄水模塊 SXX SD 技術參數
ACO 亞科蓄水模塊 SXX SD 基本尺寸：

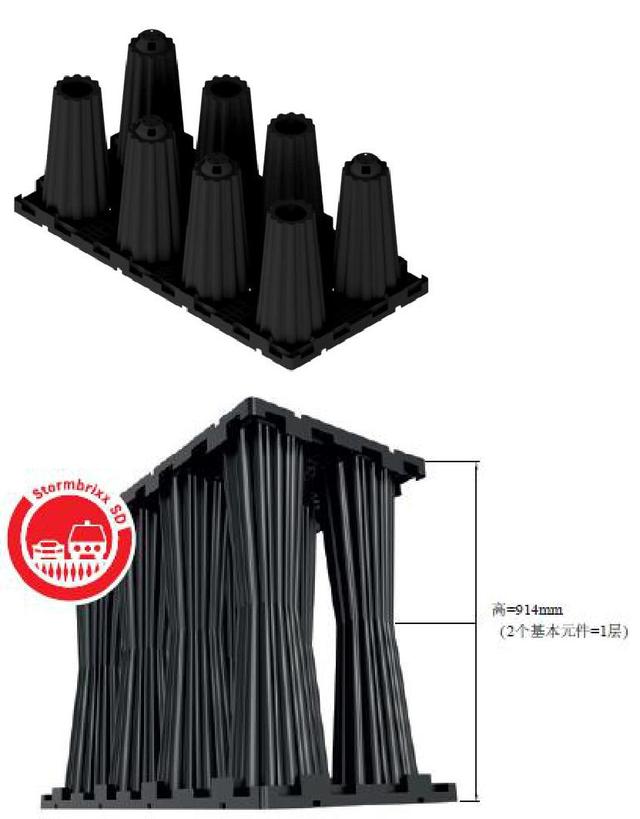

1. 主體：
單個產品 L x W x H：1200mm x 600mm x 494mm
裝配后一個主體 L x W x H： 1200mm x 600mm x 914mm
產品代碼： 314125

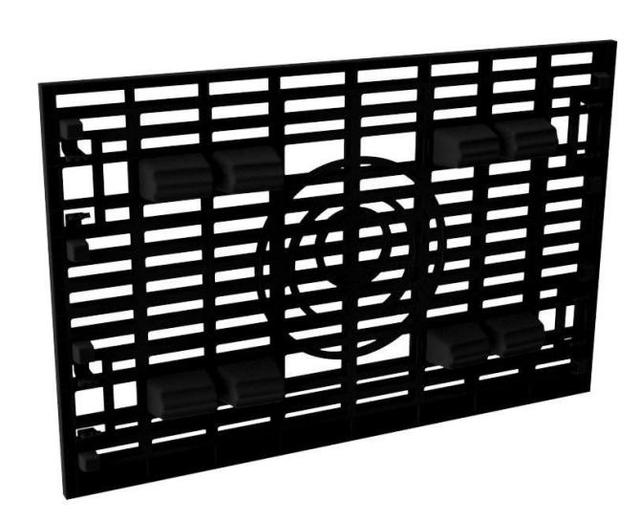

2. 側板：
單個產品 L x W x H：900mm x 596mm x 40mm
產品代碼：314126
3. 頂蓋：
單個產品 L x W x H：900mm x 596mm x 40mm
產品代碼：314127

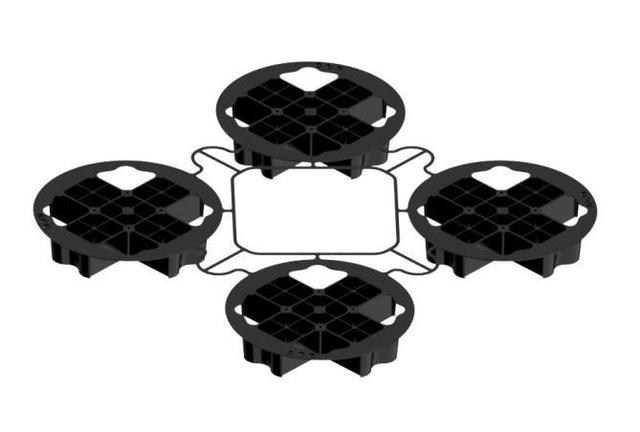

4. 連接塊：
單個產品 L x W x H：53mm x 50mm x 22mm
產品代碼：314093
5. 檢查口：
單個產品 L x W x H：53mm x 50mm x 22mm
產品代碼：314083
ACO 亞科 SXX SD 蓄水模塊載重級別：
采用100%新鮮聚丙烯原料進行生產，亞科儲水模塊的材質為聚丙烯（PP），不同配比的原料會影響產品的蠕變性能。亞科儲水模塊2.0堅持采用100%新鮮聚丙烯塑料，不摻雜任何回料，以保證產品的長期抗荷載性能。
嚴格的長期蠕變測試及短期壓力測試：

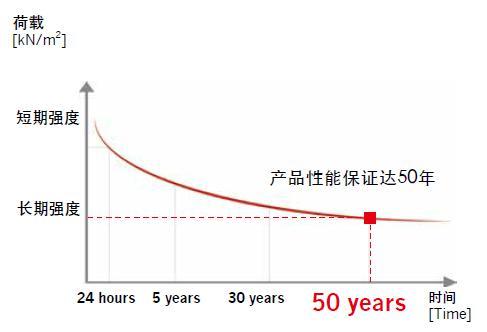

塑料儲水模塊不僅要通過短期抗壓測試，還需考慮長期的抗荷載能力。亞科設計的聚丙烯儲水模塊經過10000小時以上的長期蠕變試驗，為產品的安裝，結構以及力學性能計算提供依據。產品認證證書可保證安全使用50年以上
垂直壓力可承受 400kN/m2
橫向壓力可成熟 90kN/m2
ACO 亞科 SXX SD 儲水率為 97%
ACO 亞科 蓄水模塊安裝：
1. 應用范圍：
綠化區域，無車輛。綠化區，割草機可通過
步行區，有障礙物（護欄，隔離柱等）保護區域，車輛無法通行區域。小型車輛停車場，緊急類車輛可通行。
車道至停車場區域，緊急類車輛可通行。
特殊車輛（垃圾車及環衛車）以及運營類服務車輛可通過規定的住宅物業道路。

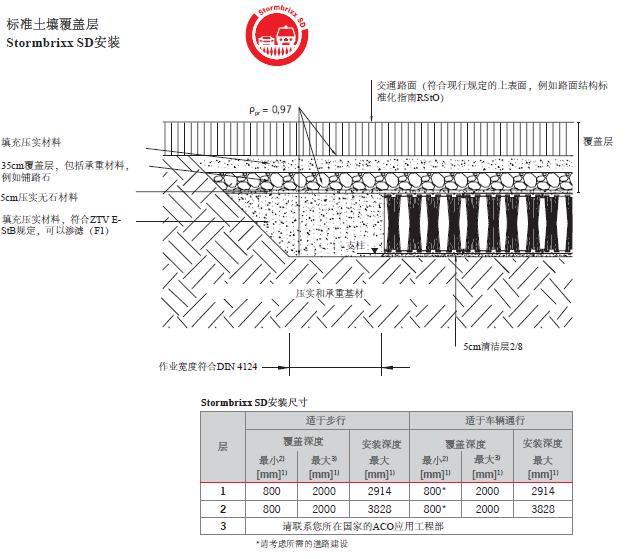

2. 安裝需求：
需安裝在凍土層下，最小覆土深度為800mm，最大為2000mm。無地下水影響。
蓄水模塊最高可安裝兩層。最大安裝深度為 3828mm。

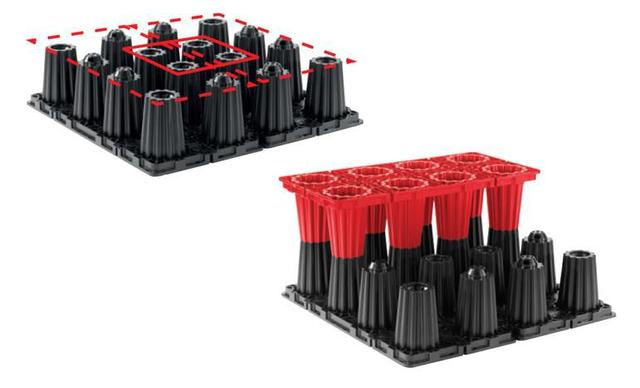

3. 模塊的交錯搭接安裝：
模塊基本元件為主體，主體包括 8 個立柱，其中四個為凸型公口，另外四個為凹型母口，將各個主體的立柱公母口位置搭接裝配在一起，可以輕松組裝。主體可實現交錯搭接，優化整個系統的穩定性，要實現這一特點，必須將四個相同立柱，其立柱頂端用于連接的公母口彼此相鄰放置。

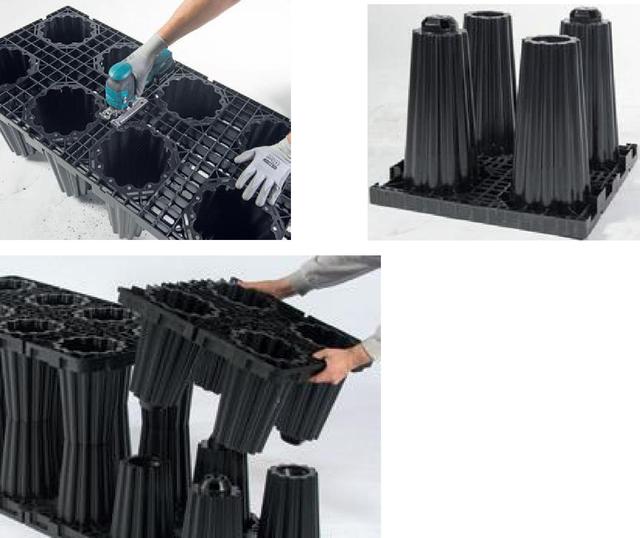

4. 對半分開的主體：
ACO 亞科 SXX 蓄水模塊主體可用手鋸以及工具沿中央筋位進行切割，一分為二。
每一半主體可以通過 ACO 紅色的矩形連接快與蓄水模塊系統其余部分相搭接裝配在一起。
切割面需面對模塊系統的的內部。避免導致割破外側的防水膜和土工布。

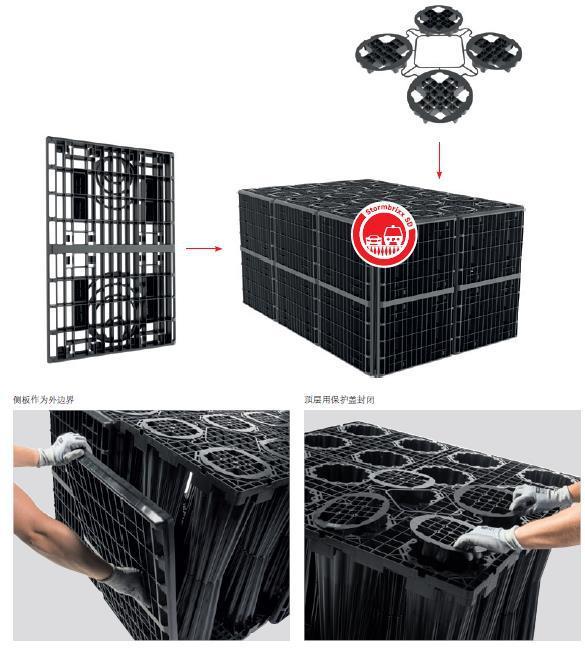

5. 頂蓋及側板的安裝：
側板僅用于滲濾系統模塊的外側。保護蓋僅用于封閉頂層立柱開口。如有必要，可在所提供的位置（標記）處切去管道連接 DN/ OD 110 - 315。

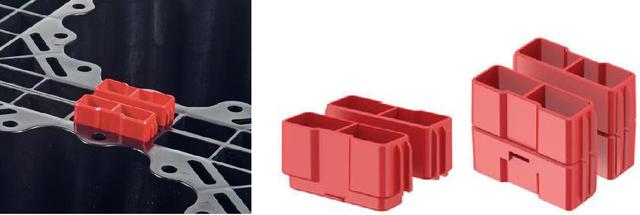

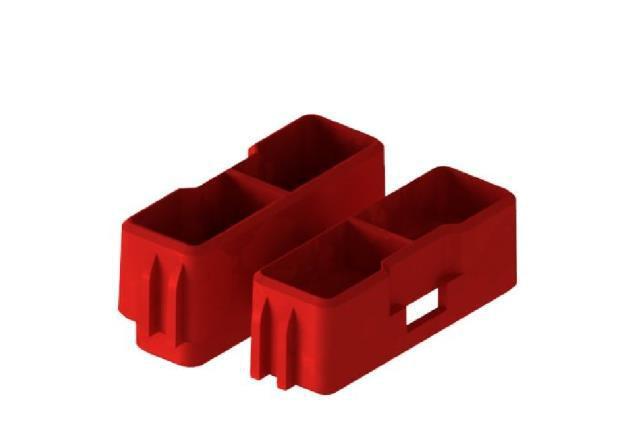

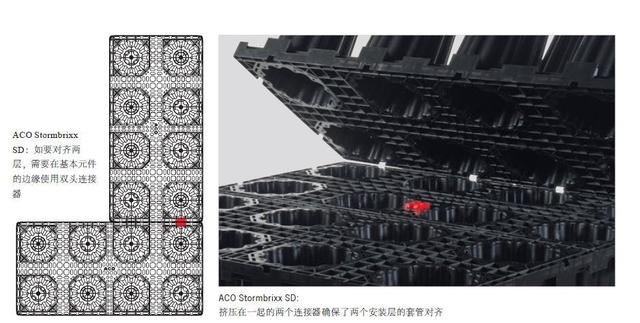

6. 連接塊：
當組裝兩層或三層 ACO 亞科 SXX SD 蓄水模塊時，通過兩個擠壓在一起的連接器，層與層之間對齊并固定在位置上。整個滲濾系統中的基本元件和連接器的確切位置在鋪設圖中顯示！ 連接器必須分別安裝在基本元件的中間。
7. 一層與兩層的安裝區別：
如果只安裝了一層 ACO 亞科 SXX SD 蓄水模塊，則不需要連接器，這與和其他的滲濾系統模塊不同。通過交叉搭接或圖案鋪設基本元件（請參見第 32/33 頁）使整個系統更加穩定。如果安裝了兩層或多層 ACO 亞科 SXX SD 蓄水模塊，則需要使用連接器：將兩個單獨的連接器擠壓一起形成一個連接器，并將其作為位置固定插入各層之間。這有助于實現多層的套管精確對齊。

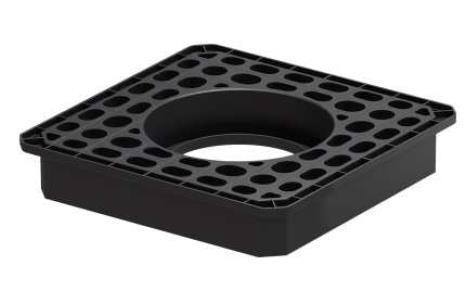

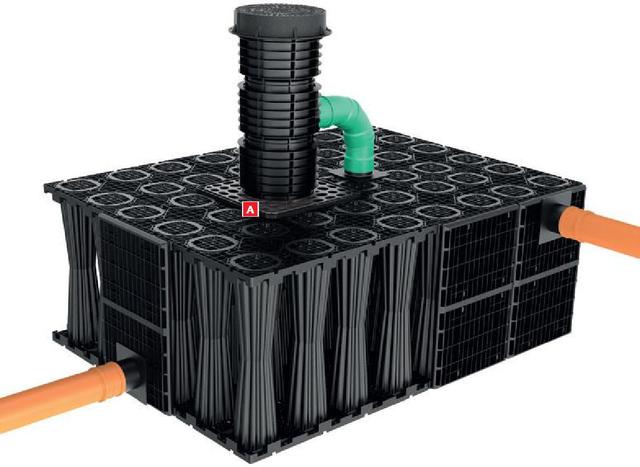

8. 檢修口：
裝有 ACO Stormbrixx SD 的系統：

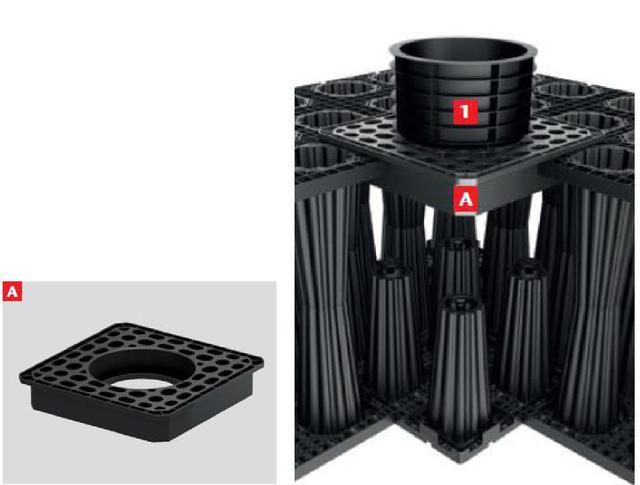

用于豎井施工（A）的 ACO 檢修口連接器作為檢查入口安裝在 ACO 亞科 SXX SD 蓄水系統模塊內。因此，通過在需要位置的簡單組裝，可以快速且經濟地安裝檢查井。然后將井圈及管道安裝到入口頂部。
