用Revit做橋梁建模，走出成為BIM技術總工第一步

本課程使用Revit軟件（Revit2014-2018版均適用），結合實際工程案例（省際高速公路）詳細講解橋梁BIM建模，涵括橋梁上部結構、橋梁下部結構建模過程。模型尺寸運用Revit幾乎都進行了參數化設置，均可通過更改參數進行參變，運用于類似工程項目。對全面掌握Revit橋梁建模制作非常有幫助。

課程特色

1 現場施工經驗豐富的BIM項目總工親自授課

2 全網唯一的橋梁實際案例revit精細化建模實操詳解課程

3 利用項目BIM技術實際應用的步驟，針對橋梁上部結構及下部結構講解Revit創建結構模型的方法技巧。

適用人群及培訓效果

①BIM零基礎新人及橋梁行業想要從事橋梁BIM技術的在職人員

②施工單位、咨詢公司的技術人員

③路橋專業在校生或畢業生，有志于從事BIM行業的人員

④徹底學會課程內的每一處細節操作

● 零基礎學會Revit橋梁建模實操，輕松學會各類構件族的創建和繪制技巧

● 快速掌握Revit橋梁各類族文件的制作，學會多種思路創建族構件的方法

● 可以利用實例項目，快速掌握利用revit軟件進行橋梁建模

課程大綱

下部結構23節：

A01 E0型橋墩_工字型承臺、矩形帶切角墩柱_參數化輪廓族

A02 E0型橋墩_橋墩族制作、嵌套族、參數關聯

A03 E0型橋墩_族測試、建模關鍵點講解

A04 E1型橋墩（一）_參數族制作、測試

A05 E1型橋墩（二）_王字型輪廓族制作

A06 E1型橋墩（二）_利用現有族文件快速修改制作

A07 A1~A3型橋墩_變截面墩柱立面輪廓族參數化

A08 A1~A3型橋墩_系梁參數化輪廓族

A09 A1~A3型橋墩_參數化族制作

A10 A4型橋墩_參數化族制作（利用現有族文件）

A11 B1~B2、B3型橋墩_參數化族制作（利用現有族文件）

A12 B1~B2、B3型橋墩_制作思路要點講解、變截面墩柱其他制作方法

A13 C1~C2型橋墩_參數化構建集創建方法及存在的問題

A14 C1~C2型橋墩_利用體量創建C1~C2型共用墩

A15 D型橋墩蓋梁輪廓族參數化驅動

A16 D型橋墩蓋梁輪廓族問題更正、第二種做法

A17 D1~D2型橋墩_一、二類參數化族制作

A18 D1~D2型橋墩_三類參數化族制作（現澆梁、預制小箱梁接合部位）

A19 D1~D2型橋墩_四、五、六、八類參數化族制作（墩柱旋轉、間距參數控制）

A20 D1~D2型橋墩_四、五、六、八類參數化族制作（有夾角蓋梁參數控制）

A21 D1~D2型橋墩_七類參數化族制作（平行四邊形帶切角參數化輪廓族）

A22 D1~D2型橋墩_七類參數化族制作（拼裝）

A23 D3型橋墩_一、二、三類參數化族制作

上部結構15節

B01 主線橋第一聯箱梁外輪廓族參數化

B02 主線橋第一聯箱梁內輪廓族參數化（矩形）

B03 主線橋第一聯箱梁內輪廓族參數化（矩形帶四個切角）

B04 主線橋第一聯箱梁_端橫梁外輪廓參數化

B05 主線橋第一聯第2~4跨箱梁族制作（梁族、輪廓族嵌套、內室空心）

B06 主線橋第一聯第2~4跨箱梁族制作（剩余部分鏡像、參數關聯、功能測試）

B07 主線橋第一聯第1、5跨箱梁族制作（利用已制作族修改、端橫梁、端部細化、通氣孔）

B08 完全參數化箱梁族制作思路小結

B09 主線橋28+50+28米箱梁外輪廓參數化

B10 主線橋28+50+28米箱梁內輪廓參數化

B11 主線橋28+50+28米箱梁實體制作

B12 主線橋28+50+28米箱梁內室制作

B13 通氣孔布置

B14 箱梁齒板制作

B15 箱梁參數化制作思路總結

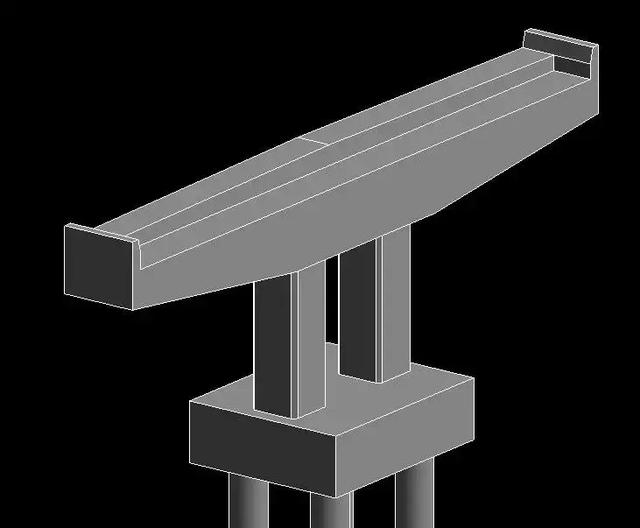

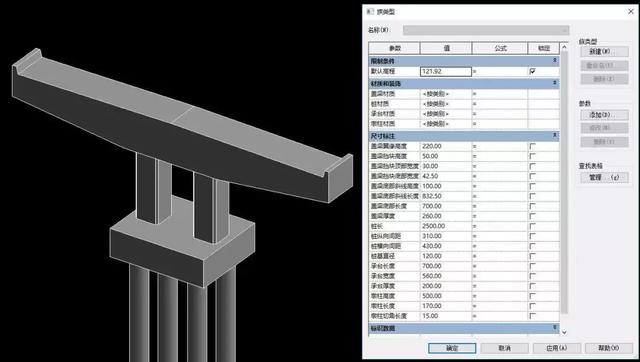

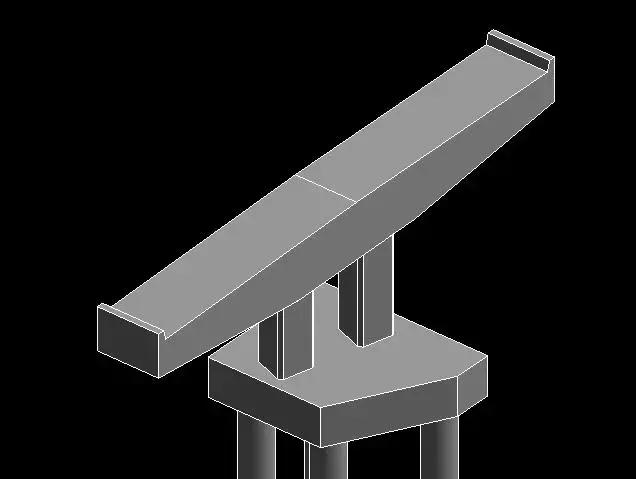

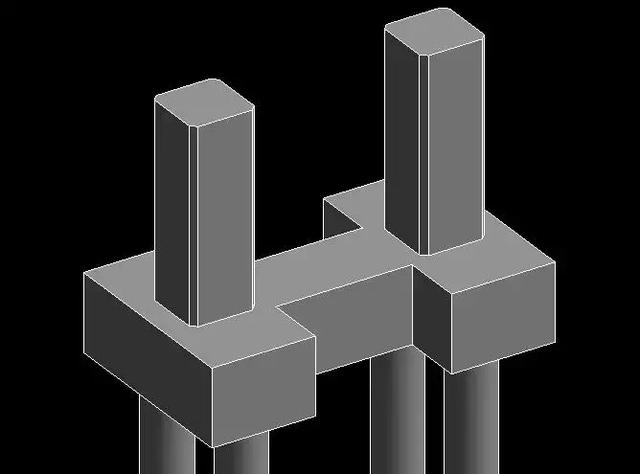

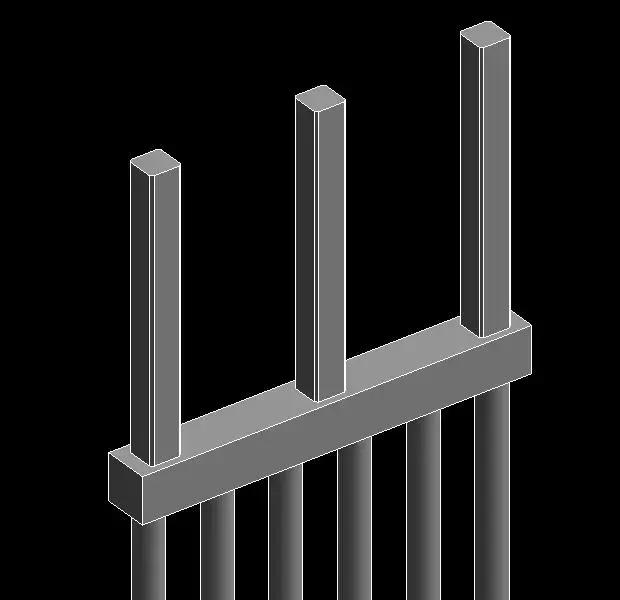

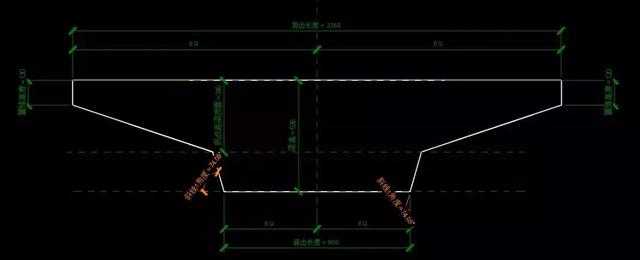

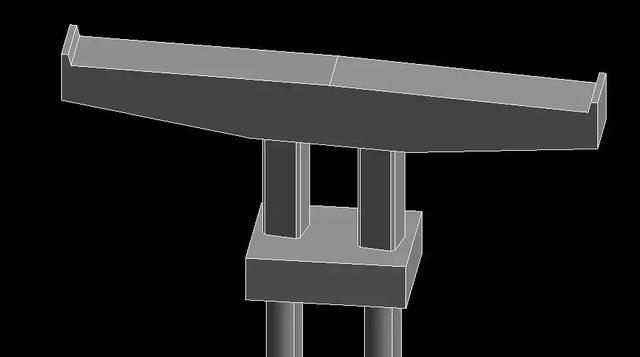

課程模型展示
