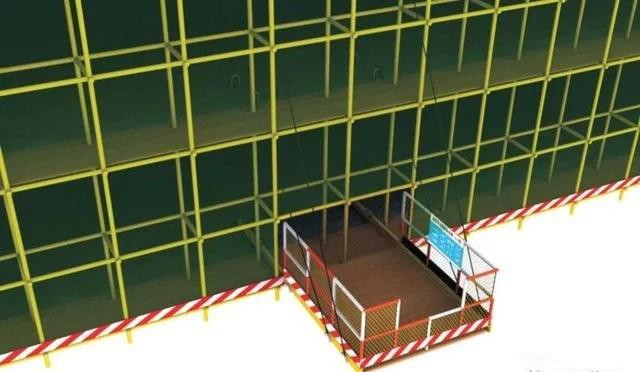

懸挑式卸料平臺標準化構造

懸挑式卸料平臺標準化構造

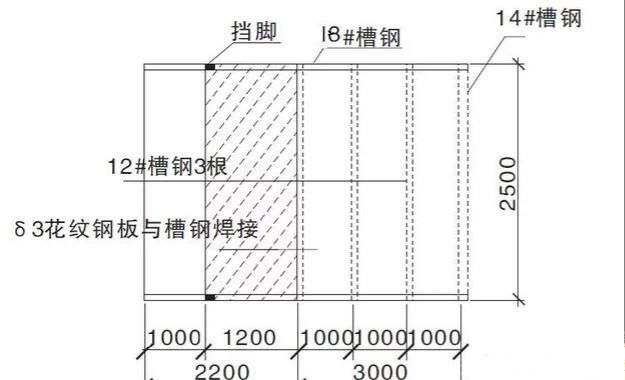

1、平臺寬3m，長5.2m，錨入建筑物1m，最大容許荷載1t。

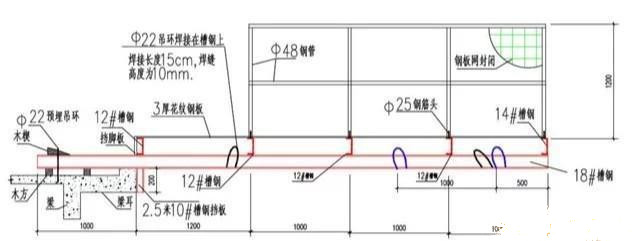

2、采用[18a槽鋼作主梁，[14、[12槽鋼作次梁，間距1000mm，6×19+1鋼絲繩（Φ21.5mm），外側鋼絲繩距主梁端頭500mm，兩道鋼絲繩間距1m。3、[14、[12槽鋼次梁兩端頭焊接Φ25短鋼筋，上面插Φ48×3.5鋼管作防護欄桿。

4、防護欄桿高1.2m，欄桿內側掛密目安全網一道，下口設180mm高擋腳板。

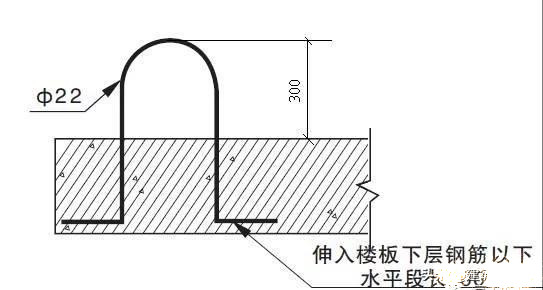

5、樓板內預埋Φ22鋼筋錨環，固定[18a槽鋼主梁。
