【新課程上線】傾力出品：Revit機電出圖課程！

隨著近年來BIM的發展普及，越來越多的項目在設計和建造過程中應用了BIM技術 。BIM在設計階段的技術應用已經逐漸成熟，三維設計和可視化也將必然是未來建筑業的趨勢。新的技術手段的運用逐漸在改變傳統的出圖模式，Revit作為BIM中一款主流的建模軟件，所以掌握標準的Revit出圖方法也變的越來越重要，為此艾三維學院歷時多日，打造出本套《Revit機電出圖》課程。

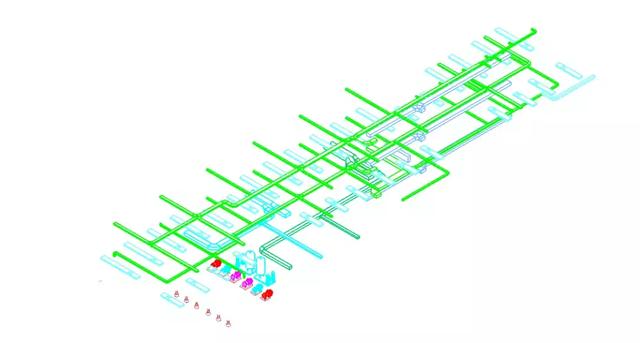

▲三維暖通風系統

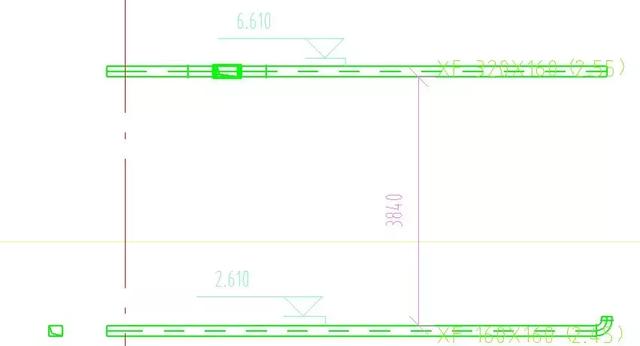

▲剖面暖通風

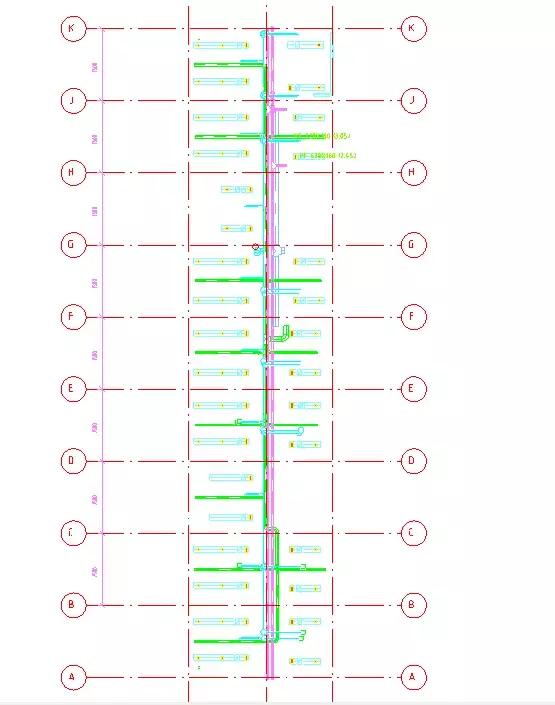

▲暖通風系統

課 程 核 心

完全使用了Revit原生態功能，不通過任何付費插件而完成整套機電出圖流程。如施工圖上符號和數據的分離是無法適應BIM下的圖紙表達，為了滿足大家對BIM出圖的要求，我們總結出一套具有可行性的機電出圖方法，全面講解了出圖的體系化流程以及詳細的介紹出圖的過程和步驟。

培訓對象

1、對于機電行業內從業人員，想要拓展BIM相關能力的

2、掌握了Revit等軟件的基本操作，不知道如何提升的

3、有BIM出圖需求，卻不知道如何下手的

課 程 亮 點

一、出圖專業齊全，以行業標準為出圖目標。

學習Revit機電出圖課程的目的是希望通過Revit軟件把出圖的機電圖紙更符合我國的標準規范，而不只是湊一份內容符合要求的圖紙。

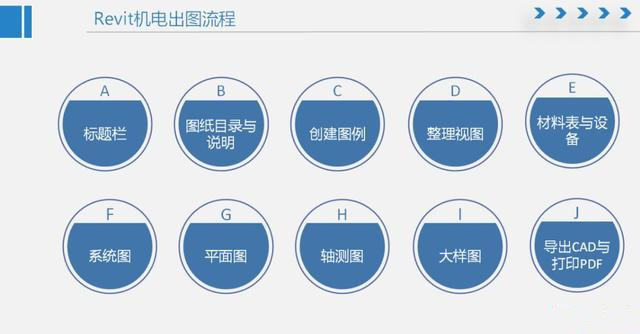

課程內容從制圖概述開始，講解了圖紙標準化的原因以及如何做到圖紙標準化，接著是暖通、水電、電氣等各專業出圖原則、出圖注意事項，最后是完成CAD出圖和PDF打印一體化操作流程。

▲管綜視圖

二、出圖內容細致，涉及知識點寬泛。

課程中包含了線型與線樣式的設置，圖元的可見性設置，文字大小與樣式設置，創建視圖樣板，創建參數化符號族，創建機電明細表以及怎樣在三維高效標注，怎樣出大樣圖，怎樣處理出圖的細節,最終通過Revit導出符合標準規范的機電圖紙。

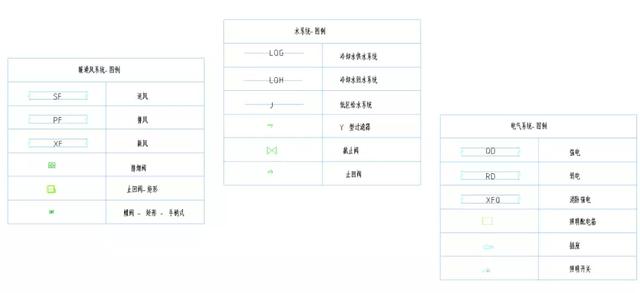

▲水系統-圖例

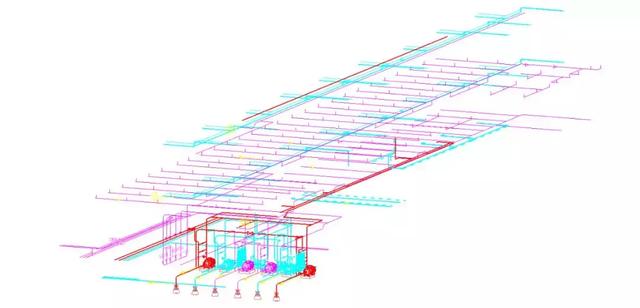

▲三維水系統

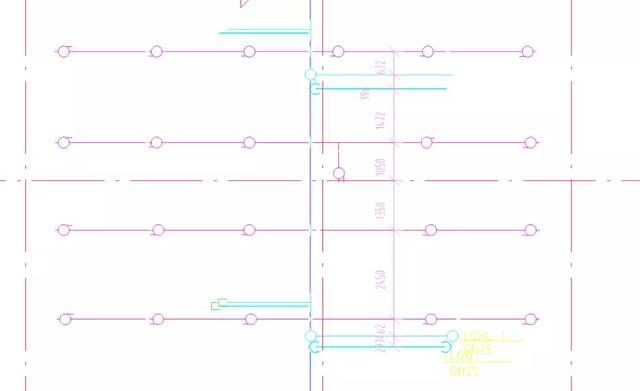

▲水系統

三、除了常規的操作，更多的是教授出圖技巧。

  在Revit中，同一個結構可以有多種方式去得到，但是這些方式有快有慢，有符合標準的，也有不符合標準的，當然出圖也是這樣。本套課程除了教授常規的操作方法，更多的是技巧的教授。例如下面三個案例：

1、把圖紙放到圖框的方法

方法一：在項目瀏覽器里選擇：1F-暖通水系統-拖曳到圖框里；

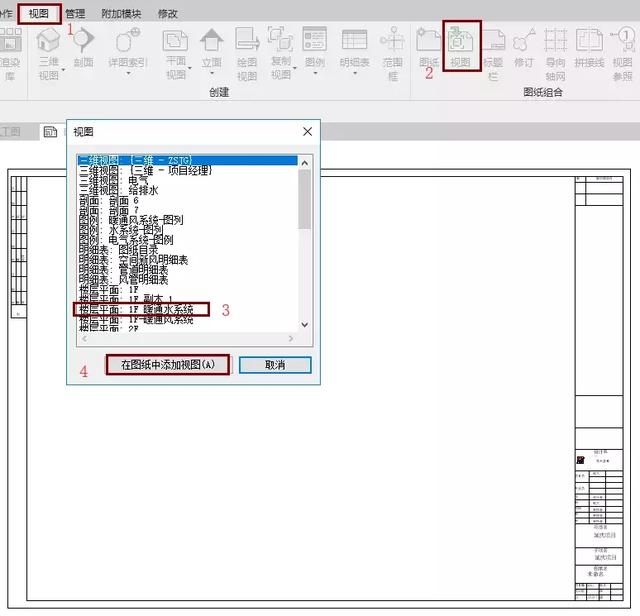

方法二：選擇：視圖選項卡-單擊：視圖-選擇：1F-暖通水系統-單擊：在圖紙中添加視圖。

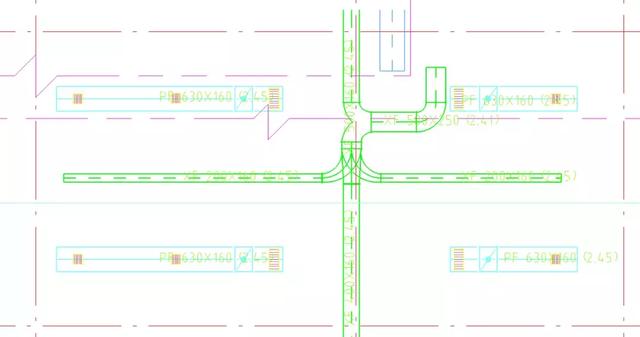

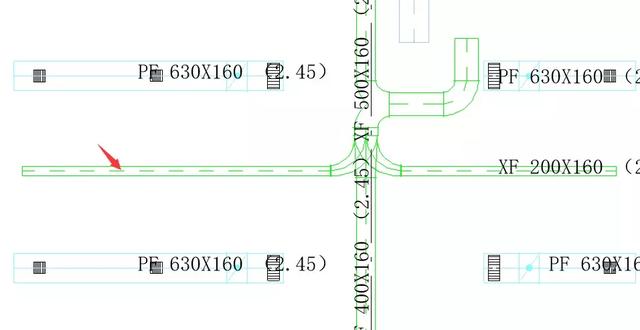

2、處理風管的中心線被遮擋

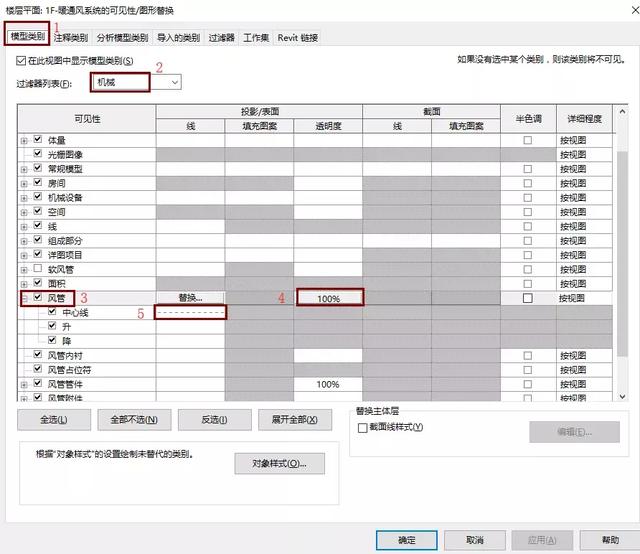

方法：選擇：模型類別-過濾器列表：機械-選擇：風管-透明圖:100%

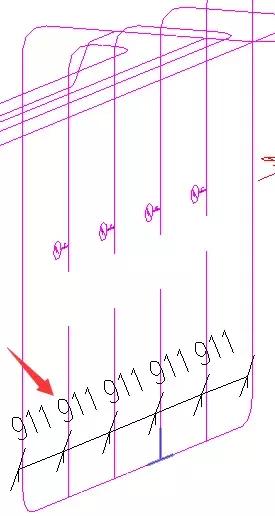

3、在三維視圖中對立管的尺寸標注的技巧

方法：添加（三維立管）尺寸標注：-切換到平面視圖-平鋪-任意點擊標記的立管-再平面視圖中在立管處繪制參照平面-點擊：設置-拾取一個平面-再點擊：參照平面-選擇：三維水系統-點擊：打開視圖-回到三維視圖-選擇：顯示-出現個平面-再選擇顯示（目的把參照平面隱藏）-注釋-對齊（添加尺寸標注）。

四、豐富的課程資料。

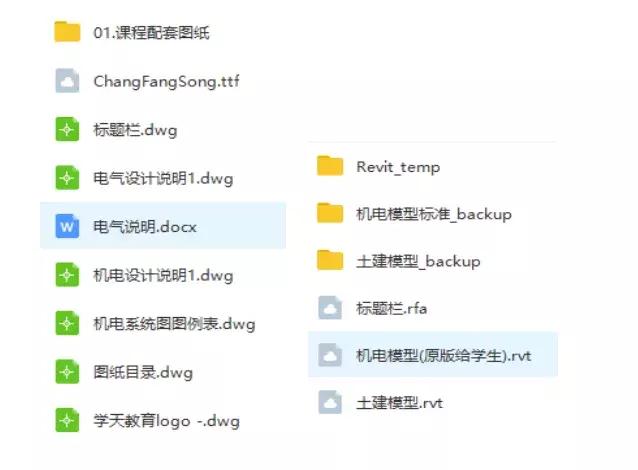

我們的課程有教學視頻詳細的過程模型文件（包括項目文件和長仿宋體），方便大家在根據教學視頻創建出圖后進行成果對比，也可以直接查看視頻中制作的相關文件，學習講師的各參數的添加方法與順序的排列等。

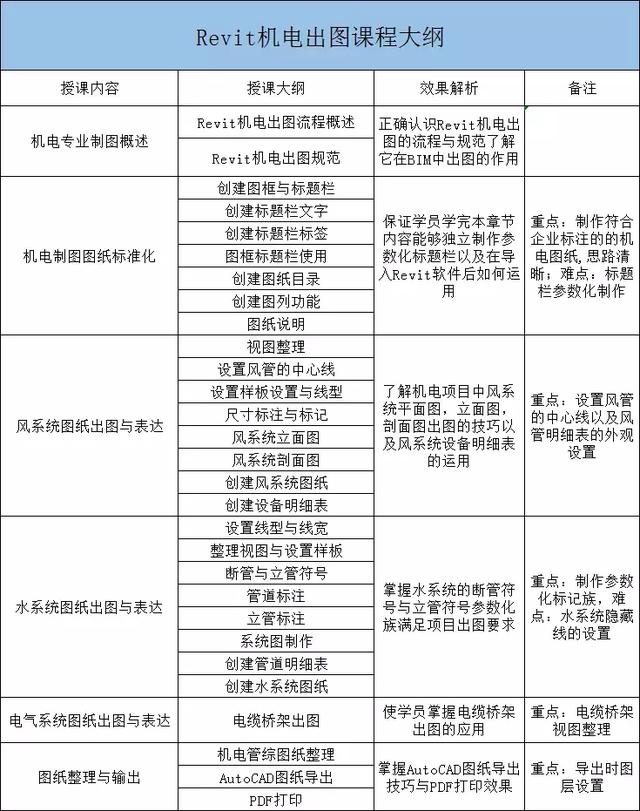

課 程 大 綱
