一、直線鋼筋下料長度=構件長度-保護層厚度+彎鉤增加長度
二、彎起鋼筋下料長度=直段長度+斜段長度-量度差值(彎曲調整值)+彎鉤增加長度。
注意：度量差值=鋼筋的外包尺長度減去鋼筋的中軸線的長度
鋼筋在彎曲時：外側會變長，而內側會變短，但軸線尺寸不變。（所以最外側的尺寸和中軸線的尺寸就會有一個差值，這個差值就是度量差值，或者叫做彎曲調整值）
若鋼筋需要搭接時，還需加上鋼筋的搭接長度。
（注意： 要區分開彎曲和彎鉤）
彎曲：是不帶彎鉤的，只是鋼筋變曲折而已，例如：彎曲45° 90°
彎鉤：就是帶彎鉤啦。

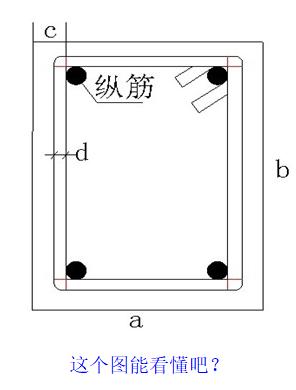

箍筋的周長=(a-2c+2d)*2+(b-2c+2d)*2 （這個公式你也可以自己合并下下）
合并后的公式為：（a+b-4c+4d）*2 也就是：梁的周長-8c+8d=箍筋的周長
（以梁為例）則其中：a為梁寬 b為梁高 c為保護層厚度 d為箍筋的直徑
鋼筋保護層厚度是指，受力主筋外邊緣到混凝土表面距離。

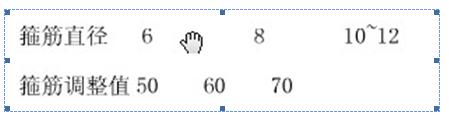

箍筋調整值(抗震和非抗震的不同、外包尺寸減去軸線尺寸的差值就是箍筋調整值）

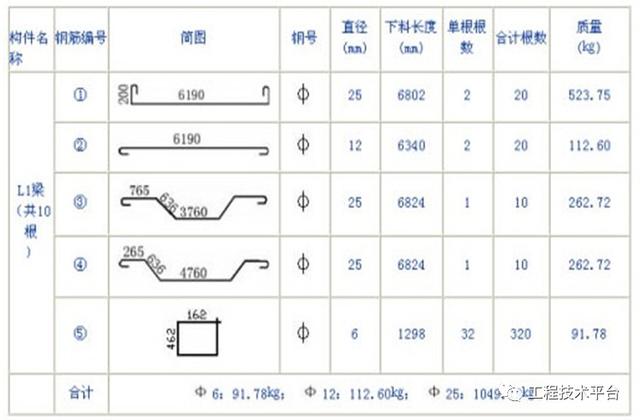

見上圖：（計算時一定要注意單位哈。。。單位是MM，但是在換算成重量的時候，單位要先換算成為M后，才能計算重量不然要錯哦）
1 號的鋼筋下料長度為：
200*2+6190+2*6.25*25-2*2*25=6802MM
再說詳細點：200*2+6190（這個是直線段的長度）
6.25*25（這個就是6.25d。。。也就是那兩個半圓彎鉤的長度）
2*2*25（這個是彎曲了兩個90°角所產生的度量差值，彎曲一個90°度量差值是2d。。。 彎曲2個的話自然就2*2d，d=25mm ），度量差值是要減去的。
以此類推你算第二個吧。。。。相信你沒問題咯。
3號的鋼筋下料長度為：
2*6.25d+(765+636)*2+3760-4*0.5d=6824MM
為什么減去4*0.5d呢？
因為鋼筋彎曲了4次，每次彎曲的角度是45°，而每彎曲一個45°的度量差值是0.5d，所以4次就是 4*0.5d 明白了吧。
例：某抗震框架梁截面尺寸為b*h=250mm*500mm, 梁內箍筋配筋為A6@150，梁保護層厚度為25mm ，求一根箍筋的下料長度。
解：根據公式：D=2*(b-2c+2d)+2*(h-2c+2d)+調整值
或者根據公式：D=2*（b+h）-8c+8d+調整值
即：D=2*（250+500）-8*25+8*6+110=1458mm

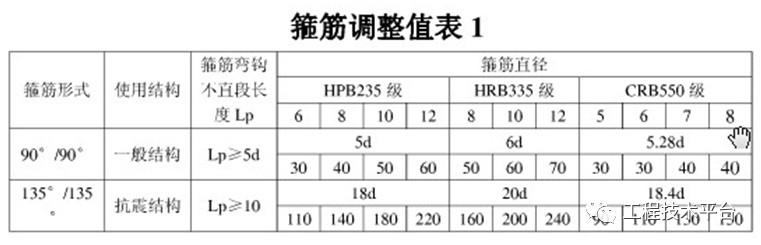

式中110是調整值，查表即可（是抗震的哦）
