市政道路施工簡要設計流程

市政道路施工簡要設計流程

【解答】我們知道市政工程設計行業包括城市道路、城市橋梁、城市隧道、城市防洪、 給水、排水、燃氣、熱力、城市軌道交通、電力和園林景觀等幾個子行業。其中城市道路設計和城市橋梁設計在市政工程設計行業中所占比例較大。一般情況下, 其它專業均為道路和 橋梁專業的配套專業,所占比例稍小 (水廠和泵站設計除外, 水廠和泵站設計以給、排水專 業為主,但工程數量總數較少) ,元歸正傳,來看下市政道路設計流程,市政道路工程設計 按設計程序分共分為前期工作和工程設計兩部分。

1、前期工作

市政工程設計的前期工作主要包括項目立項、 預可行性研究和工程可行性研究。 對已明 確建設必要性的工程項目,前期工作可以直接進入工程可行性研究。

2、工程設計

工程設計主要包括初步設計和施工圖設計。 對于技術上復雜, 又缺乏經驗的項目, 可以 在初步設計和施工圖設計兩個階段間增加技術設計。 對于小型并技術簡單的道路工程, 經有 關部門同意后,可以利用方案設計代替初步設計,按方案設計審批后直接轉入施工圖設計。

3、城市道路設計成果

城市道路工程初步設計文件應包含的主要內容如下:設計說明書、 工程概算、 主要材料 及設備表、主要技術經濟指標、附件(工程可行性研究報告批復文件、勘測及設計合同、有 關部門的批復以及協議、紀要等) 、設計圖紙。

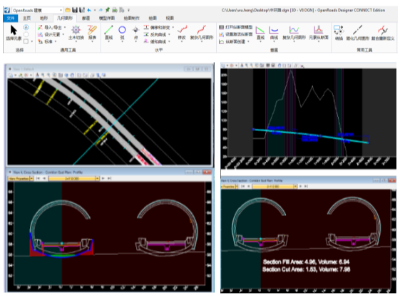

其中道路設計圖紙主要包括:平面總體設計圖、平面設計圖、 縱斷面圖、 典型橫斷面設 計圖、擋土墻、涵洞及附屬構筑物圖紙、交通標志、標線布置圖、工程特殊部位技術處理的 主要圖紙。

其它專業圖紙包括橋梁、排水、監控、通信、供電、照明設施圖。

城市道路工程施工圖設計文件應包括的主要內容如下:設計說明書、 施工注意事項、 施 工圖預算、工程數量和材料用量表、設計圖紙。

其中設計圖紙主要是對初步設計圖紙的補充和完善。 對城市道路來講, 在施工圖階段主 要應對初步設計的圖紙補充施工橫斷面圖、 廣場或交叉口豎向設計圖、 排水設計圖 (主要指 雨水口布置) 、擋土墻、涵洞及附屬構筑物平、立、剖面結構詳圖。

4、城市道路設計規范

道路設計規范主要有:

 1) 《城市道路設計規范》 (CJJ 37-2012) 、

 2) 《城市道路和建 筑物無障礙設計規范》 (JGJ50-2001) 、

 3) 《城市道路照明設計標準》 (CJJ45-2006) 、

 4) 《道 路交通標志標線》 (GB 5768-1999) 、

 5) 《城市道路綠化規劃與設計規范》 (CJJ75-97) 、

 6)《公路工程技術標準》(JTG B01-2003)、

 7)《公路路線設計規范》(JTG D20-2006)、

 8)《公路路基設計規范》(JTG D30-2004)、

 9)《公路瀝青路面設計規范》(JTG D50-2006)、

10)《公路水泥混凝土路面設計規范》(JTG D40-2002)。
