實景建模軟件ContextCapture是Bentley公司于2015年收購的法國Acute3D公司的產品，Bentley作為為全球基礎設施行業提供BIM解決方案的定位，需要一款能夠通過掃描、拍攝等手段獲取現實模式的應用軟件，解決基礎設施過程中，需要將現實的模型轉變為“電子模型”的應用需求。通過多方比較，ContextCapture是最好的選擇，經過2年的客戶使用體驗，也驗證了這一點。
1.1 ContextCapture特點
實景建模軟件ContextCapture可以很好的和Bentley的應用模塊集成，融入到用戶的工作流程中，解決用戶的問題。我們說一款軟件是優秀的，或者從一堆的軟件中選擇了一款軟件的原因，是因為，軟件模塊的突出特性，匹配了用戶的突出需求，這才是一款好的軟件。
對于基礎設施行業來講，我們基于改造、監測、背景模型的應用需求，同時考慮到基礎設施行業廣域的北京模型和精細的管道、設備模型的需求，我們需要一個好的、可用的模型，才可以滿足這些需求，解決我的問題。
ContextCapture之所以優秀，是由于它是一款可以為基礎設施行業提供“好模型”的應用模塊，它的“好”體現在如下幾個方面：
? 真實的模型
模型的真實體現在具有足夠的細節，同時，具有精確的地理位置信息。這為后期的基礎設施應用提供了足夠的技術細節來滿足后續的需求。

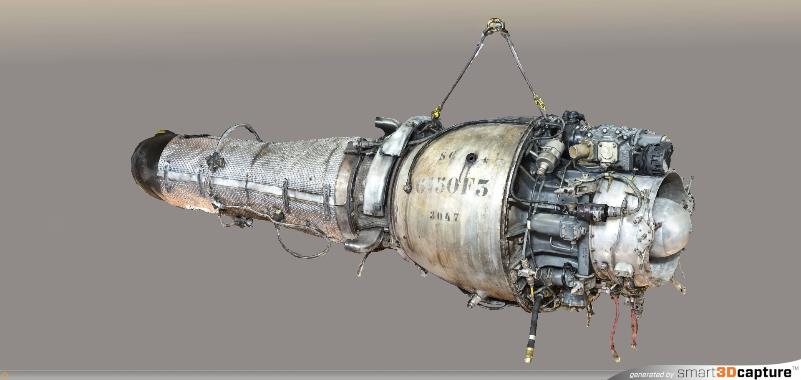

飛機發動機的逆向工程應用
? 數據量小
對于基礎設施行業來講，既有大范圍的測繪、地理規劃項目，又有區域類的建筑、工廠項目，無論是那種需求，對于模型的承載能力以及數據處理能力都有很高的要求。在同等條件下，實景建模軟件ContextCapture提供的模型數據量只是同類系統系統的大概1/4的數據量。之所有能達到這樣的效果是因為，在ContextCapture中對算法進行了優化，這樣的數據承載量，可以降低對硬件的要求，同時運算的效率更高，同時，結合ContextCapture多任務并行處理的架構，會大大提供應用的效率。
? 兼容多種數據格式
無論是輸入和輸出，ContextCapture都支持多種數據格式。這就為與多種應用模塊集成提供了基礎。
無人機取景，獲取照片

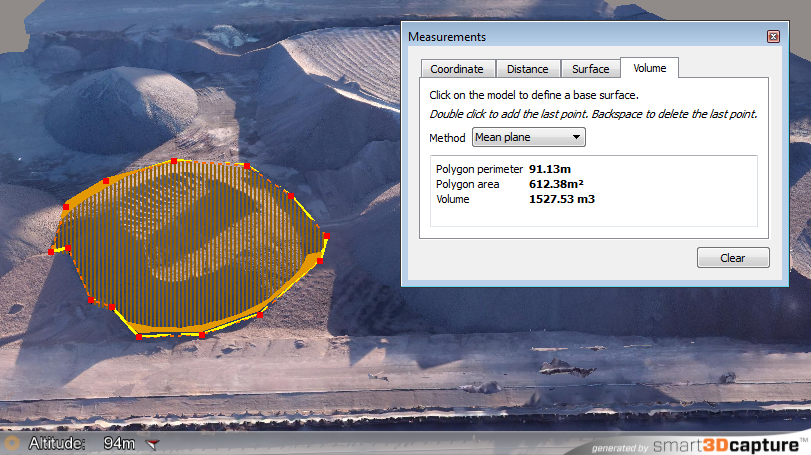

堆料體積測量
1.2 ContextCapture版本介紹
實景建模軟件ContextCapture有兩個版本，一個是普通版ContextCapture，一個是中心版ContextCapture Center。顧名思義，后者可以進行集群計算，而且提供了水面約束功能以及提供SDK。而普通版出了沒有這些功能外，對數據量也有要求。

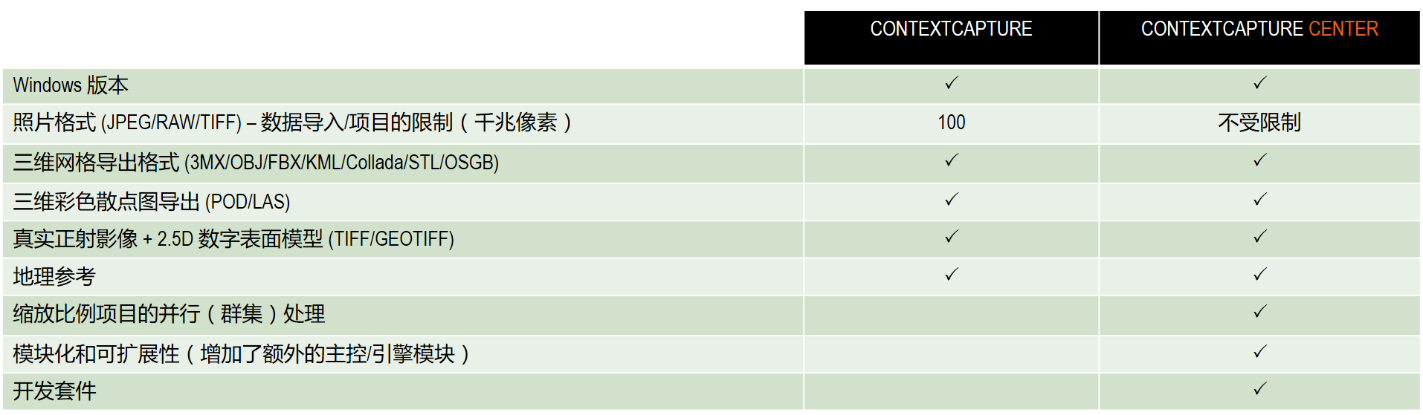

Context版本差異
無論是普通板還是中心版，當我們安裝完畢后，都會有兩個功能模塊，一個是ContextCapture Engine，一個是ContextCapture Master。
對于一個實景建模的工作流程講，我們首先通過采集的照片計算它拍攝的位置，這就是第一步，空間三角測量(簡稱空三)，這個過程是通過Master來完成的，而后通過Engine對這些數據進行優化計算，形成實景模型。
Master相當于一個前端操作的界面，通過它可以導入照片、視頻等數據，進行進行空三計算，根據計算量劃分為不同的區域，形成不同的任務。調用Engine進行計算。而前面講的版本的區別就在于，Center版可以調用多個任務的并行計算版本。

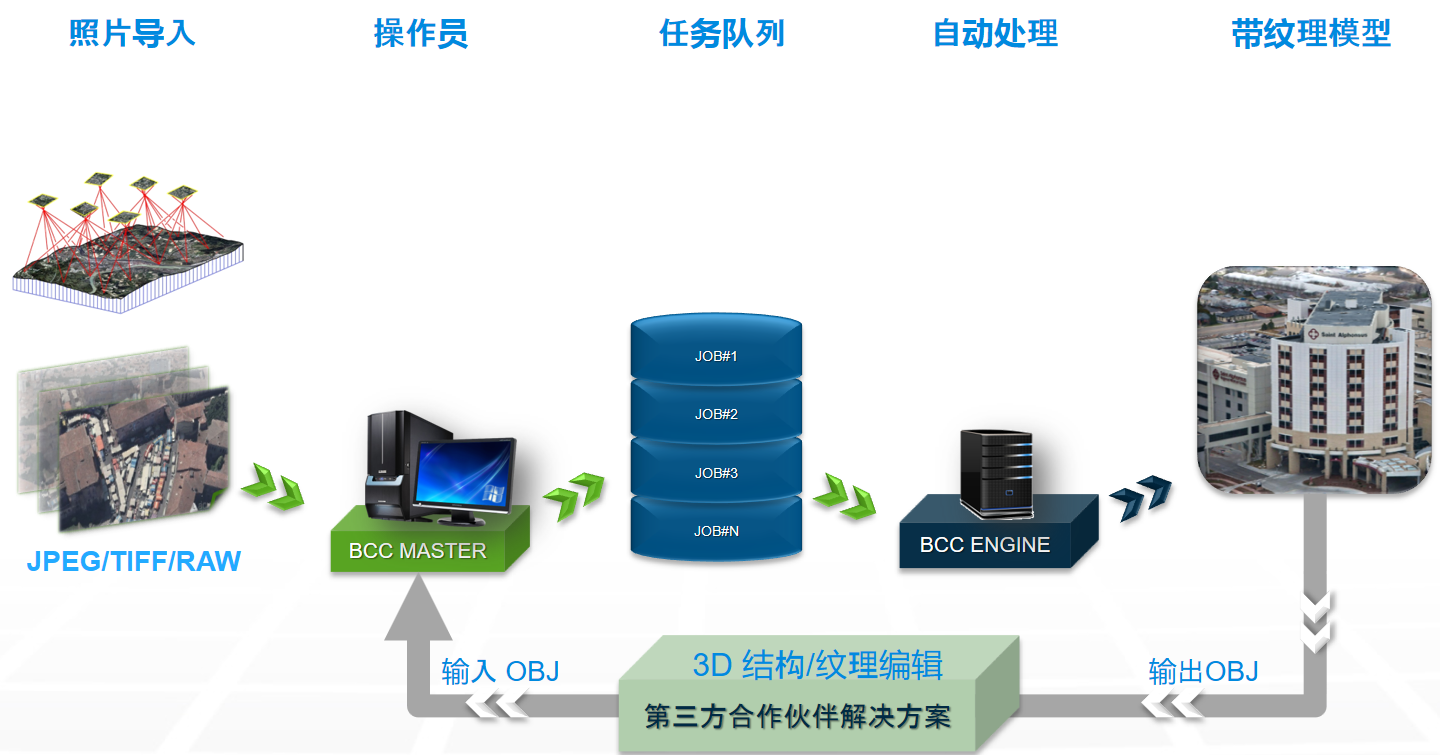

ContextCapture版本架構

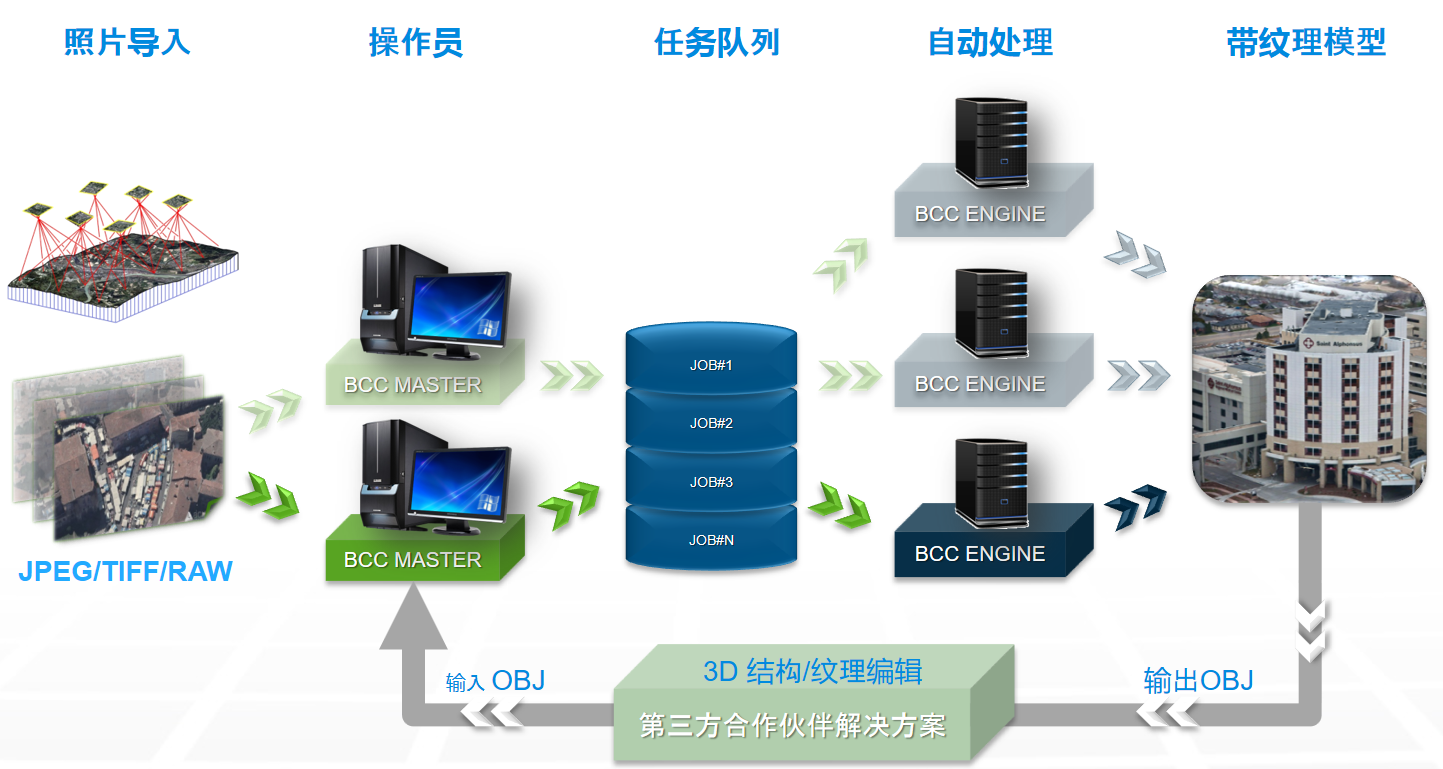

ContextCapture Center版本架構
通過以上的架構，你可以發現兩個版本的區別，以及Master與Engine功能模塊的作用。對于Engine來講，它是一個計算引擎，它會自動尋找指定目錄下的任務，而Master就是建立任務的過程。這個任務的目錄，默認是在系統的Document目錄下。

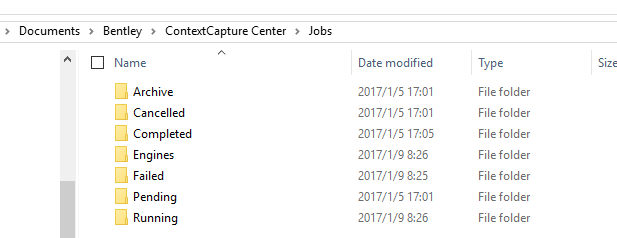

Engine的任務目錄
2. 數字工程模型
MicroStation是Bentley的工程內容創建平臺，對于資產管理的輸出輸入來講，它具有兩種作用。
? 對實景建模軟件ContextCapture的數據進行處理和優化。
? 利用基于MicroStation的多專業應用模塊，基于圖紙和測量數據進行精確的數字模型建立
這兩項功能的支持，實現了將現實資產的更新有效的與數字工程模型融合在一起。
2.1 對ContextCapture的數據進行處理
ContextCapture獲取了實景數據，然后進行運算獲得實景模型，而要把這個實景模型，變成可以被獨立管理的數字資產，則需要利用基于MicroStation的應用模塊，使其“單元化”“數據化”。
對于實景建模系統來講，我們得到的數據除了現場照片，還有各種不同的數據類型，例如，通過激光掃描得到的點云數據，GIS測量數據等。為了實現資產的有效管理，首先就需要對這些數據進行處理和整合，使其變成有用的數據。而基于MicroStaiton的Descartes就是這樣的作用，它可以整合不同類型的數據，并可以進行數據梳理，這包括ContextCapture生成的實景模型，點云PointCloud數據，BIM數字模型，以及地理信息GIS數據等。資料源及分析處理，通過Retouch技術來修復實景模型，并提供更詳細的地理咨詢。換句話說，Descartes使模型更加符合基礎設施行業后續的需求。
2.2 多專業的應用模塊

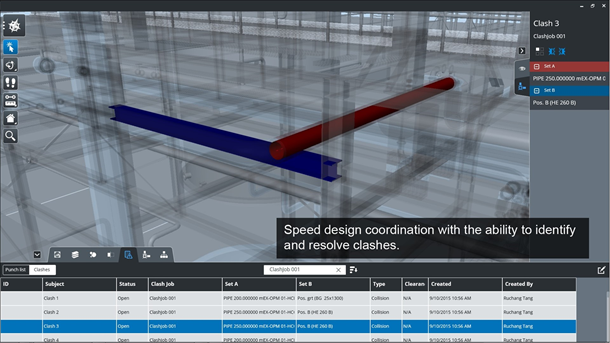

MicroStaiton作為工程內容的創建平臺，在此基礎上有不同的應用模塊。設計人員、施工人員及業主都可以利用這些應用模塊建立、確認、交付、更新數字工程模型。在這個過程中，也可以與ContextCapture的實景模型進行融合。

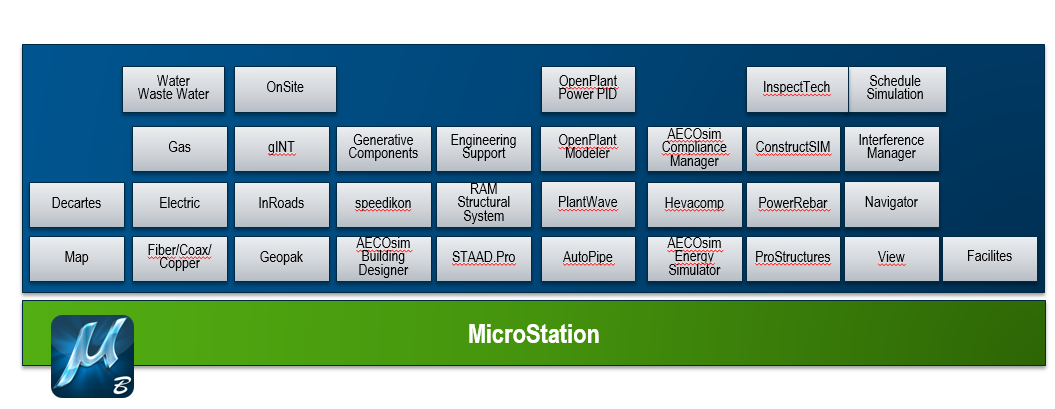

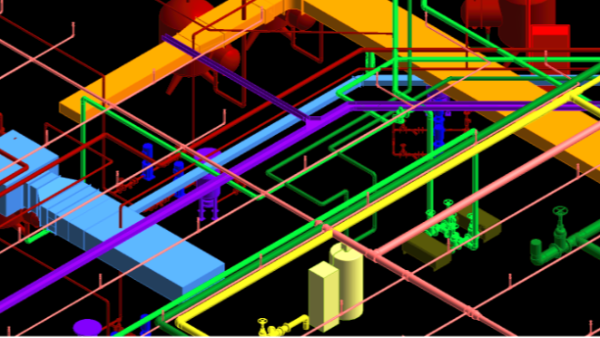

MicroStation平臺上的應用模塊
3. 數據處理與應用
3.1 實景數據的獲取

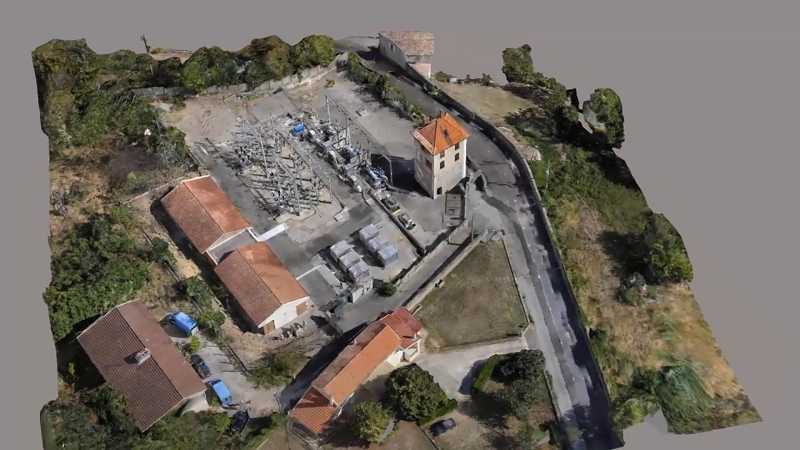

我們可以通過無人機，現場拍攝、點云等方式獲取現場數據，然后在ContextCapture里對勘測數據進行運算，形成實景模型。
獲取現場數據

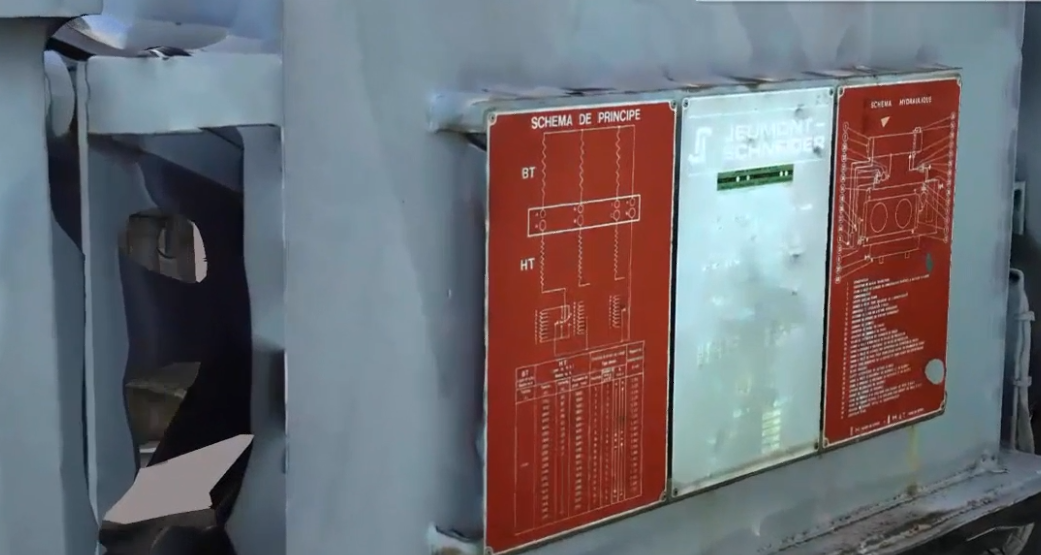

設備銘牌信息
在實景模型獲取完畢后，需要在Descartes中對這些數據進行處理和融合，然后再進入MicroStation中進行更加詳細的應用。
3.2 實景模型處理及應用

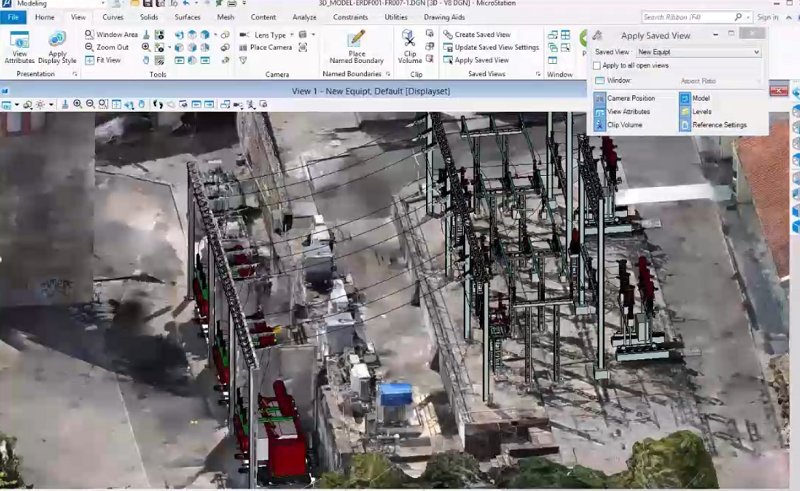

在MicroStation中導入ContextCapture實景模型與數字模型融合
如果我們要基于實景模型進行運維管理的話，就需要將實景模型單元化，數據化。

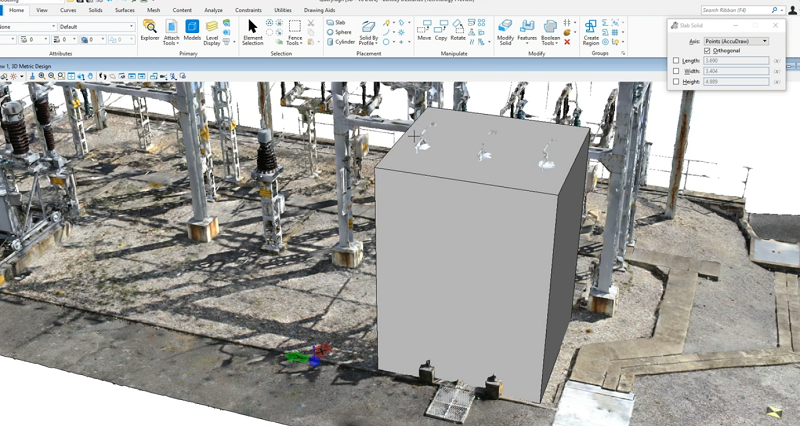

在MicroStation中，通過定義對象范圍進行單元化
添加對象信息
將對象范圍與實景模型融合

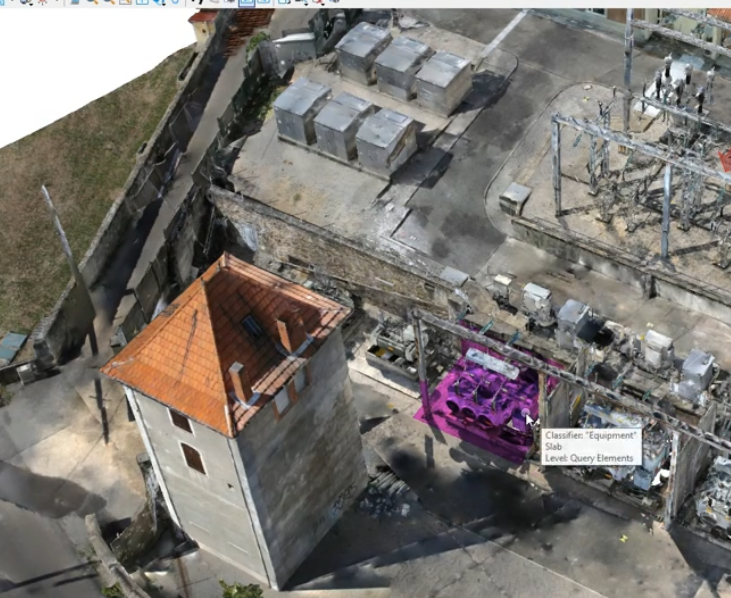

實景模型被識別成數據模型
當實景模型被單元化，數據化后，就變成了一個數字資產?？梢赃M行后續的資產運維管理。
