三維橋梁|如何實現預制梁濕接縫建模

OpenBridge Modeler 是一款專業智能的橋梁BIM軟件。是在交通項目應用環境中開發出來的，應用本軟件可以直接根據地形、道路、入口坡道以及相關基礎設施來校準橋梁設計，同時提供橋梁的上下部模板庫，讓復雜的橋梁模型設計能夠高效智能的完成。并生成完整的橋梁幾何線形報告，包括土木工程元素和橋梁元素報告、橋面和梁座標高、數量以及成本估算。逼真的渲染效果使設計變得更加鮮活，同時也增強了可視化。

使用軟件中關于預制梁的問題該怎么解決呢？

目前Bentley官方發布的OpenBridge Modeler版本是Update 7，較之以前版本新增了許多功能。從Update 6版本開始新增了澆梁的橫隔板功能，許多工程師反映在預制梁的過程中，都遇到了關于預制梁濕接縫的問題。今天我們就來解答一下。

1、軟件能實現什么功能？

在整體交通運輸項目環境中開發智能三維橋梁模型。使用OpenBridge Modeler 可快速完成迭代計算設計。

直接利用 Bentley 的土木工程設計應用程序即可根據地形、道路、入口坡道以及相關基礎設施來校準設計。逼真的渲染效果使設計變得更加鮮活，同時也增強了可視化。

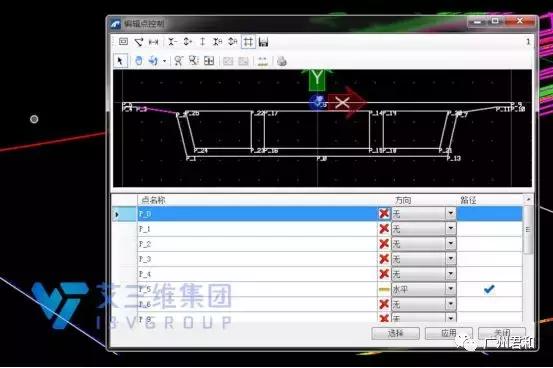

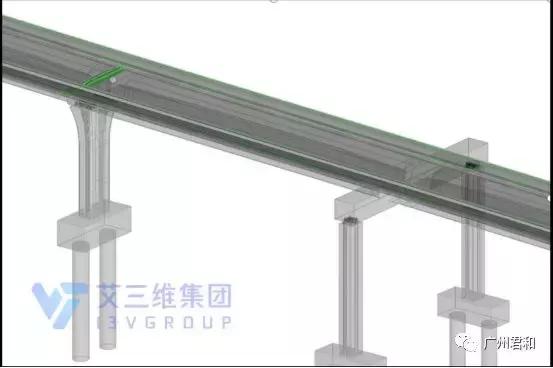

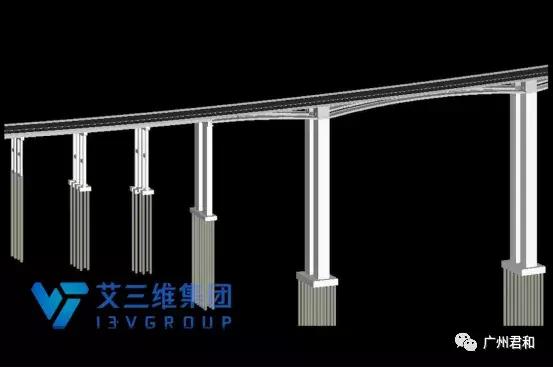

橋梁上部模型處理

交通和施工模擬有利于最大限度地避免代價高昂的施工延遲。使用碰撞檢測工具能夠在施工開始前便減少干擾問題，以便控制成本。

在整個項目生命周期中，利用橋梁組件和參考DGN 模型之間的內置用戶定義關系，輕松管理設計變更。生成完整的橋梁幾何線形報告，包括土木工程元素和橋梁元素報告、橋面和梁座標高、數量以及成本估算。為剖面圖、立面圖和框架平面圖創建三維和二維工程圖。

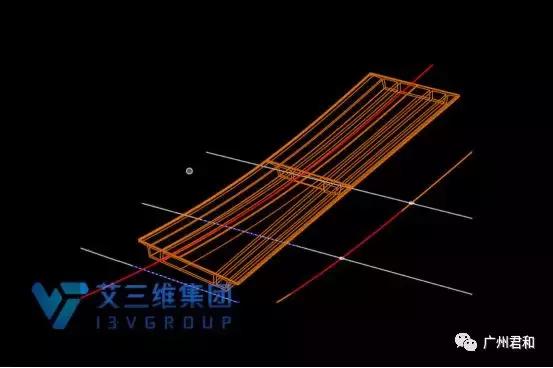

箱梁加寬模型

通過OpenBridge Modeler 與 ProjectWise 進行集成，可實現最高水準的實時團隊協作。OpenBridge Modeler 能夠與 Bentley 的橋梁分析應用程序進行完全互操作。向適當的人員傳達正確信息，使項目利益相關方攜手并肩，共同按預算如期交付優質橋梁項目。

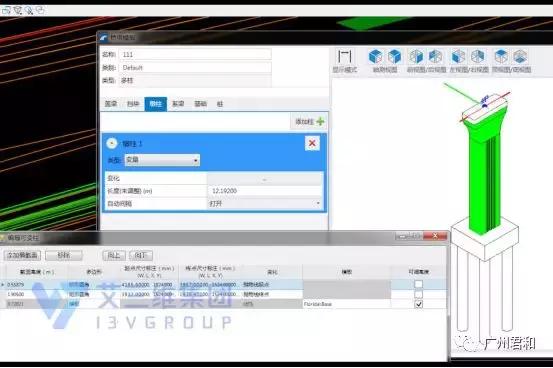

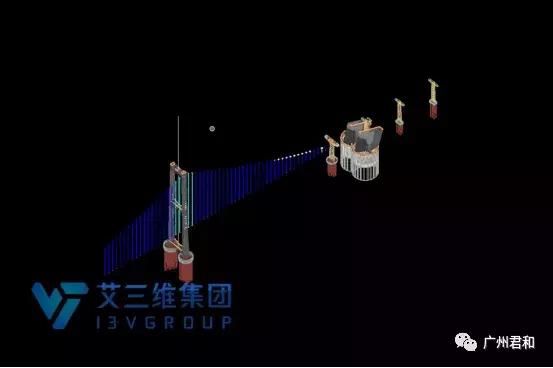

橋梁下部模型處理

2、實現預制梁濕接縫的創建

在雨水區及沿海區域一般都采用濕接縫，它不僅適于體內索，也適于體外索。濕接縫能彌補節段接合面的細小缺陷，密封性好，能有效防止水汽入侵，可承受一定拉力。

使用過OpenBridge Modeler上部結構模板功能的建模人員都知道，模板的創建只能是一個閉合的構件，所以在實現預制梁濕接縫的創建就形成一個待解決的問題。

我們可以將濕接縫看做一片梁，創建布梁線的時候多布出濕接縫的布梁線即可，即布梁線的數量m=梁片數n+濕接縫的數量x，或者可以說m=n+（n-1）。這種方法可以滿足等寬段梁的創建，也可以滿足變寬段梁的創建。對于后者，只需要控制濕接縫寬度及中梁的間距值即可完成。

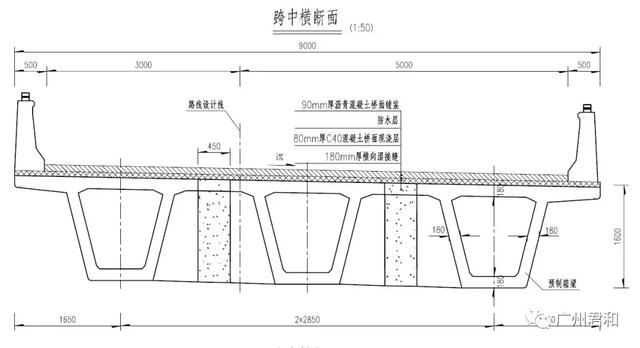

如圖中這種匝道預制小箱梁，左右邊梁各一片，中梁一片，濕接縫兩道。

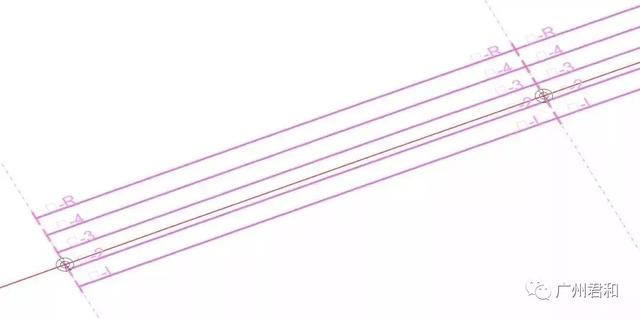

我們在創建布梁線的時候數量取5，圖中-R、-L分別為右邊梁、左邊梁布梁線，-3為中梁布梁線，-2、-3位兩道濕接縫的布梁線

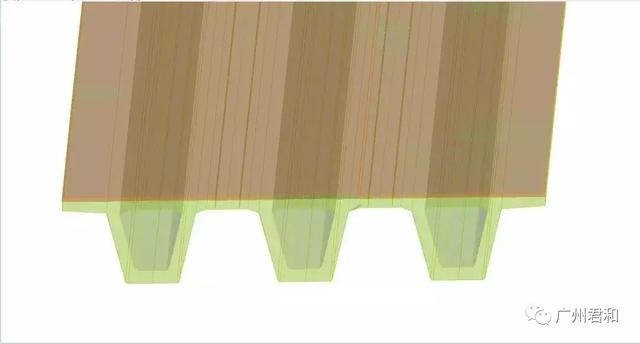

下圖為最終效果。

若遇到變寬，可以通過添加濕接縫寬度參數約束及布梁線間距實現即可。
