聚焦行業熱點資訊 走在新基建建設前沿
集中供熱是國家大力推廣的節能環保措施，它具有熱效率高、節能、污染小等優點。集中供熱主要以熱水、蒸汽作為熱媒，由一個或多個熱源通過熱力管網向工業企業、學校、醫院、居民小區等熱用戶供應熱能的方式。
管網是供熱企業的重要基礎設施，隨著技術的進步和需求的不斷提升，管網管理已形成大規模、錯綜復雜的管網體系。但仍存在如下問題：
現場施工與圖紙設計往往不統一，很難進行有效的分類統計、檢索查詢等，對熱網在運行中的監控管理帶來諸多不便，管網的空間關系也沒有有效的管理手段，管理人員無法獲得明確直觀的管網信息；
資料不全及精度不高，資料不明確、分布表達不清楚、缺乏有效的管網信息管理系統等管網設備資產混亂，管網日常運行維護困難，事故難以及時準確的進行定位。
艾三維智慧熱網解決方案
供熱管網三維可視化管理系統
艾三維供熱管網三維可視化管理系統采用先進的計算機軟硬件技術，以及網絡技術，致力實現管網管理規范化、自動化、科學化。

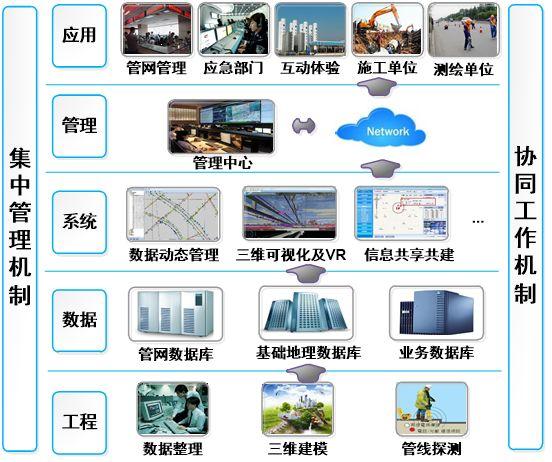

系統總體架構分為工程、數據、系統、管理和應用五個層次，同時配合集中管理和協同工作機制，共同實現對管網的集中、協同和智能化管理。
工程——數據整理和管網相關數據普查工程，以及地上地下三維場景建模。通過數據整理將管網的探測數據整理為標準的管網點線表數據，進入空間數據庫，作為系統的參考數據；通過管網探測在存檔數據基礎上獲得完整、準確的管網數據，以及1:1真實場景三維建模為整個項目提供數據基礎。
數據——建立的管網相關數據中心，存放完整的各類管網數據、各類基礎地理數據和業務數據。其中業務數據范圍較廣，包括管網相關的設計、規劃、施工、監控、維護等數據。
系統——基于數據中心建立的熱網監控可視化管理系統平臺。建立的軟件平臺實現管理中心內部數據管理和應用的需要，同時對外提供豐富的應用服務，是整個項目的核心。
管理——建立統一的管理中心，對管網數據、權限進行管理和控制，對整個項目成果進行維護和管理。整個管理內容通過內部專網進行連接，實現集中管理的目標。
應用——各管網相關部門通過對軟件平臺的應用，實現對管網數據的交互、應用和管網管理的協同工作。
十大亮眼功能
01、數據管理
●管網建設過程中，涉及大量的基礎地理數據、構建筑物數據、管網數據及其業務數據，建立管網數據庫，提供數據錄入功能，包括增加、修改、刪除等一系列操作，保證管網與管點編碼的正確性，保證編碼的唯一性、一致性。
●對不同類型管網涉及參數應包括：管徑、材質、壁厚、閥門型號、井（池、槽）型號尺寸、設計單位、建設單位等。管網的屬性支持用戶自定義，便于維護。
●管網屬性支持關聯圖檔、流向信息。
02、圖檔管理
將管網、管點與主要屬性、相關文檔進行關聯，形成三維數字化圖檔，包括各種業務結構化數據，以及記錄、規范、工程圖紙、程序、報告、電子郵件、設計等非結構化數據等。
03、管道數據顯示
●系統集成管道實時數據（溫度、壓力、流量等），并在系統平臺上顯示并查閱。
●系統支持管道歷史數據的查詢，打開歷史查詢功能面板，在面板上方選擇需要查詢的歷史的日期，然后選擇需要查找的管道，即可查詢到滿足條件的管道數據歷史信息。
04、空間測量
●在三維場景中完成測量功能，模擬現場勘察。支持單點坐標、多點距離、面積、高度、角度、體積等測量。
●支持凈距測量：包括水平凈距、垂直凈距、管網空間凈距、管網地面凈距測量。
●支持面積測量：即管網占地面積測量。
●支持角度測量：用戶任意選擇兩條管網與管網后，進行角度測量，包括水平夾角、垂直夾角和空間夾角三種結果。
●支持用戶對不同測量視圖的快速切換，如測量水平距離時，視圖應迅速切換至水平測量場景。
05、圖形檢索
支持檢索當前顯示窗口內的設備、管網對象。根據場景中的管網，查找和它相距一定距離內的管點的關聯檢索。任意某一范圍內的管點、管網對象檢索。檢索結果可保存到臨時表中。
06、查詢統計
●提供多種查詢試及統計功能，包括框選查詢、多邊形查詢、關聯查詢、區域統計、全區復合統計多種查詢方式分析設備情況等。
●可根據各類管網長度、管點個數進行統計，還可對同種管網不同屬性進行分類統計，統計結果可以圖表形式輸出。
●屬性查詢：通過鼠標操作，選擇建筑物、設備或管網后，可以查詢管網的詳細屬性內容，并在屬性窗口中高亮顯示。
●快捷查詢：根據管網信息，快捷查詢滿足條件的管網，可按管網的編碼、名稱、地址等信息進行查詢。
●區域查詢：系統應支持通過繪制區域范圍來統計當前范圍內所需要的管網、管點類別。
●區域統計：對查詢結果進行統計，方便查詢結果概況，包括區域內管網的數量、長度、管網測點的個數等相關統計信息。
●系統支持用戶的關鍵字查詢，也就是模糊查詢，用戶只需要輸入需要查詢信息中的幾個關鍵字，就可以查詢到相關信息。
07、管網瀏覽及漫游
●實現直觀了解整個管網的全貌及空間位置分布，可以自由控制場景的放大、縮小、旋轉等。至少擁有兩種瀏覽模式（第一人稱視角沉浸式和自由視角等），完成管網場景漫游。
●將部分模型透明化，如部分地埋、過橋管網等，以便實現對管網的清晰瀏覽。對不同管網支持圖層管理及快速定位，支持查看管網流向、介質等屬性信息。
●在三維場景中指定巡航路徑后，系統自動按照該路線進行漫游，輔助用戶瀏覽該路線附近詳細的場景情況。
08、二三維關聯展示
●采用二維地圖與三維場景相結合的方式，實現對管網數據的空間分布展現，管網及地面建筑的三維漫游和設施屬性數據的管理、查詢、統計分析功能。
●用戶根據管網樹定位至三維場景，同時在二維地圖中應同時顯示定位提示。
09、重要設備管段展示
對供熱管網中的重要設備、管段三維可視化展示，可以關聯設備管理，查詢設備具體情況、檢修記錄、相關資料文件等。
10、系統分析功能
●斷面分析：可通過點擊斷面分析，便可查詢到管網的平面位置、走向、埋深、坐標、管徑、壁厚、保溫厚度等數據。
●連通性分析：選中某條管線及其相通的所有管線的功能。動態展示管線內介質的流向、并高亮顯示，管線顯示應美觀，可使用箭頭動畫進行關聯提示。
●閥門影響分析：找出關閉或打開閥門后受影響的管線，并提供受影響用戶的詳細信息，用戶信息可以打印輸出。
●覆土深度分析：利用該功能可以直觀地查看某幾段連續的管段相對于地面的管頂埋深信息。
●開挖分析：通過開挖分析功能可以了解全部管網的布置情況、管井內部設備、管網內部介質及流向等具體情況，以便后續的分析、應用。開啟三維場景屬性中的開挖分析功能，將地面進行局部開挖或整體開挖，就可以對地表以下的管網場景進行相關應用、瀏覽、分析等操作。
●爆管關閥分析：設定爆管位置，分析顯示受影響管段和地區，并給出關閥方案，高亮顯示應關閥門。
界面展示
三維管線效果展示
管網數據效果展示

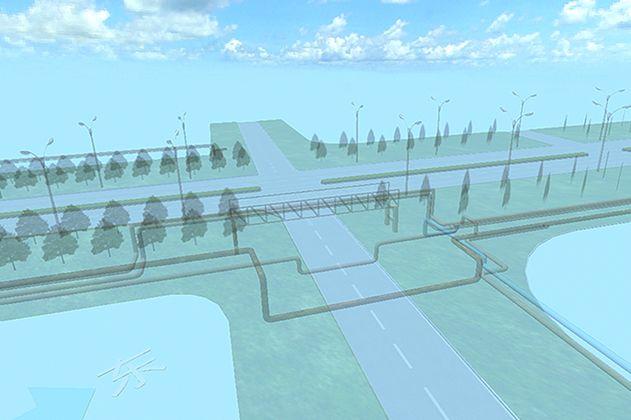

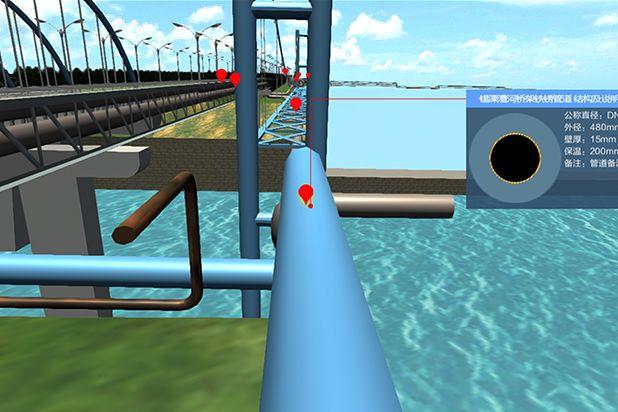

地埋、過橋等管透視等效果展示

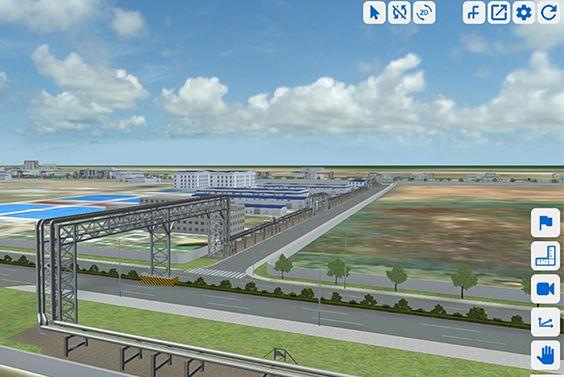

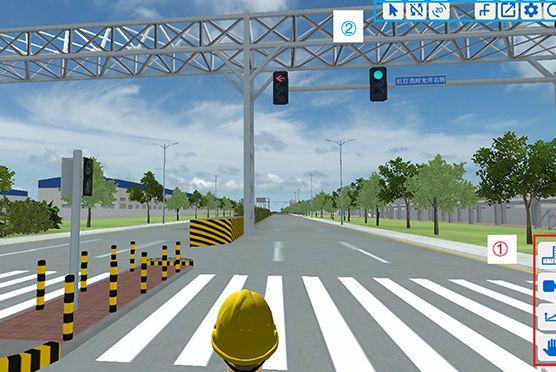

漫游效果展示

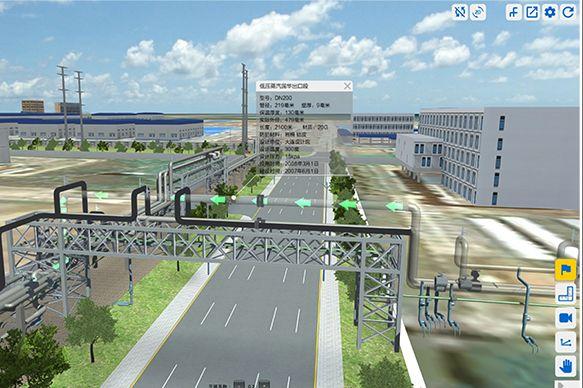

管網流向效果展示

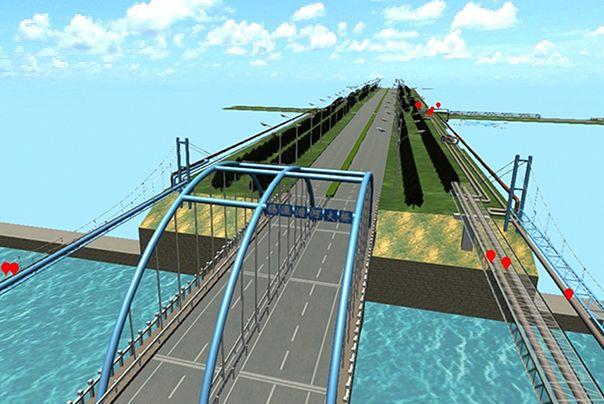

全景效果展示
管網信息維護效果展示

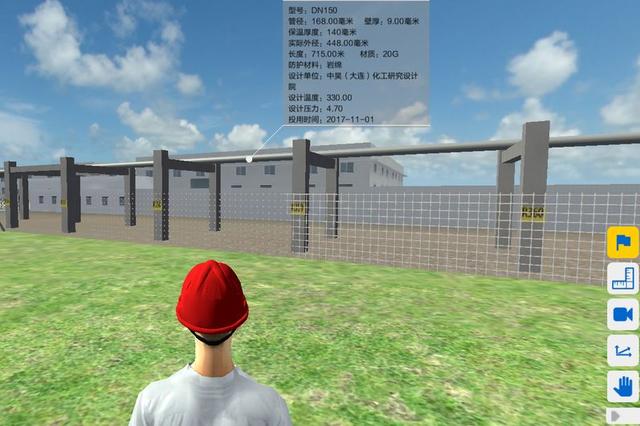

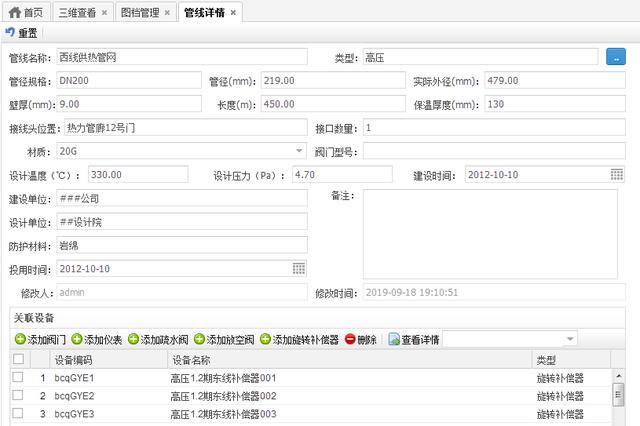

管道詳細信息查詢
捕獲管線效果標高
管線空間距離

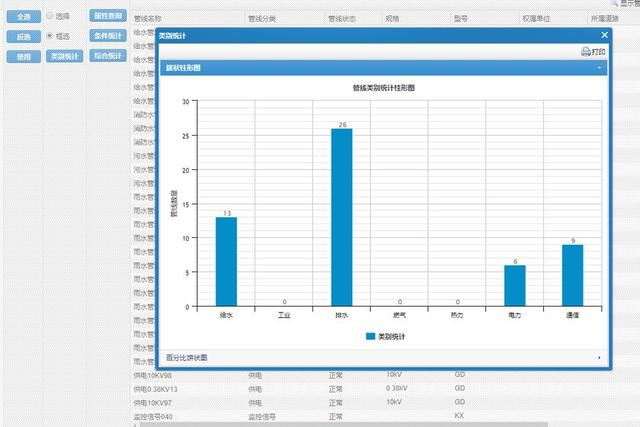

類別統計結果
應用價值
艾三維管網三維可視化管理系統平臺穩定、硬件設備投入較少、系統功能強大，可有效提高供熱管網管理規范化和科學化水平，保障熱力管網的安全運行，促進降低管損，從而極大提升整個熱網的經濟效益。
