三維城市建模包含哪些技術路線?
2021/12/23
三維城市建模是一項宏大的工作,涉及的數據和模型非常多。如何建立三維城市模型,把三維城市模型輕量化導入智慧城市管理系統是近年來許多政府機構、設計院及軟件廠商都在探索的課題。
三維城市建模是在二維地理信息的基礎上制作的,一般認為三維城市建模需要經過數據采集——數據處理——建模等工作。

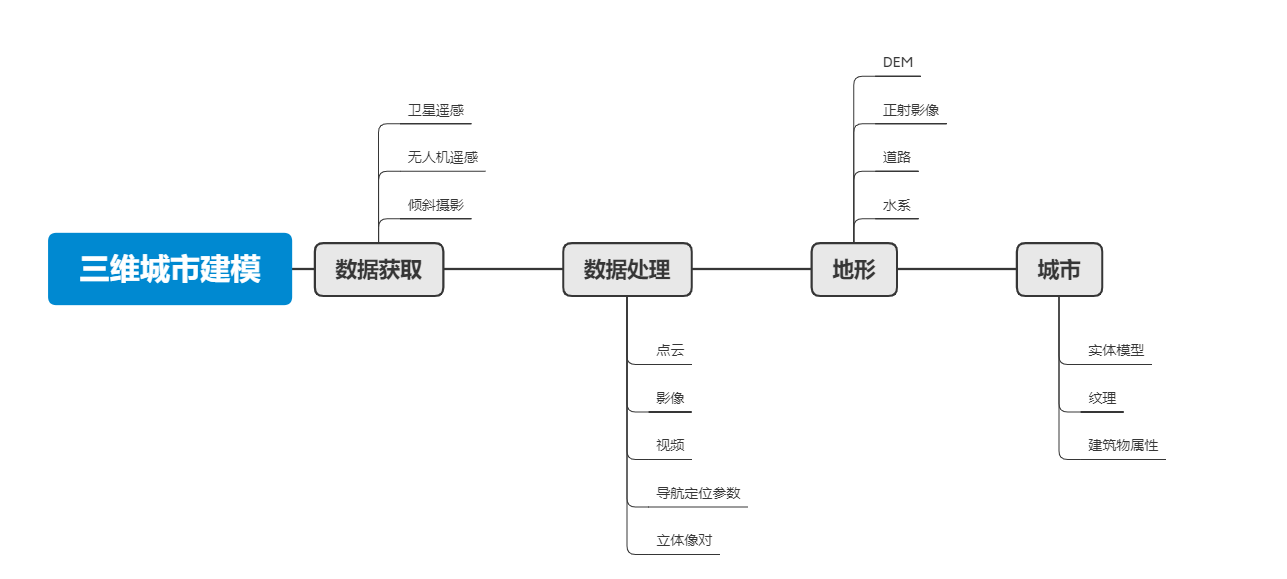

三維城市建模技術路線
數據采集
數據采集多采用傾斜攝影,通過一個垂直、四個傾斜、五個不同的視角同步采集影像。拍攝時,圖像需要保持80%~85%的重疊度,防止在各視角影像上同時出現遮擋的情況。
除此之外,拍攝時的天氣狀況、云層厚度、地表干濕程度、風力、風向、太陽角度等也會影響拍攝結果。
數據處理
經過傾斜攝影采集的大量圖像,要如何快速處理,建成模型?

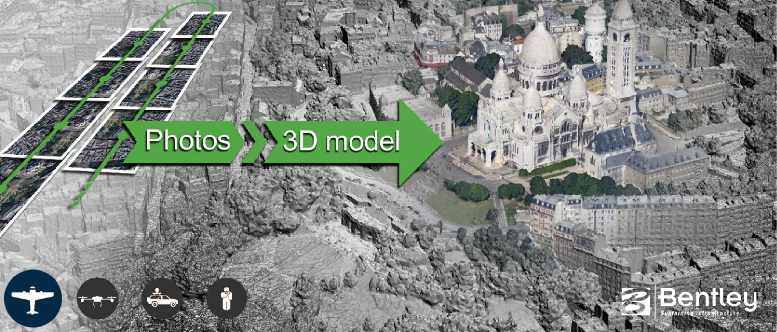

ContextCapture作為城市級建模軟件的代表,具有許多其他建模軟件不可比擬的優秀特性。其高兼容性,能對各種對象各種數據源進行精確無縫重建,從厘米級到公里級,從地面或從空中拍攝,只要輸入照片的分辨率和精度足夠,生成的三維模型是可以實現無限精細的細節。
模型處理(地形)
模型建成后,我們還需要對模型的細節處進行處理。對于地形處理,我們選用道路設計軟件OpenRoads Designer。

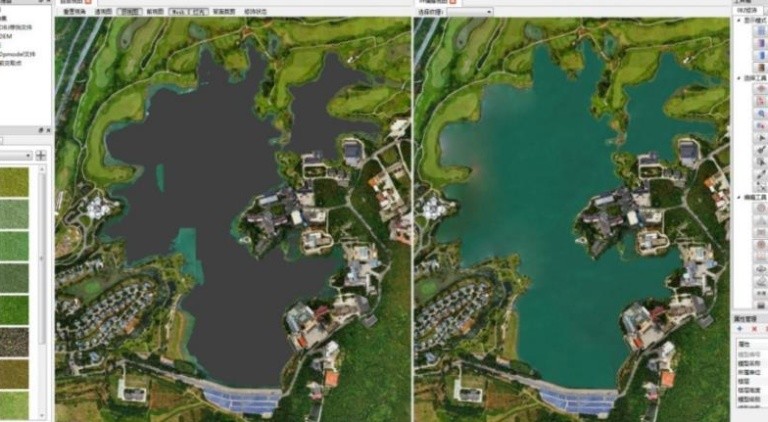

OpenRoads Designer 包含實景建模工具,可以合并和編輯各種類型的實景建模數據,在傾斜攝影期間,由于光照、地表狀況等造成的各種畸變和失真,我們可以通過OpenRoads Designer去修正。
OpenRoads Designer適用性強,適用于勘測、排水、地下設施和道路設計等領域。 OpenRoads Designer通過對地形、道路、水系等進行分析和深化設計,能快速對模型進行細節處理,增強三維城市模型的可視化程度。
模型處理(城市)
對于城市部分,我們可以選擇多專業建筑設計軟件OpenBuildings Designer 。
OpenBuildings Designer 獨特而全面的功能,可以設計、建造、分析與可視化任何規模、形式及復雜度的建筑,并包含建筑、結構、機械和電氣四大模塊。
利用OpenBuildings Designer 創建的模型不僅能展現建筑物的高度、坡度、日光照射和陰影等建筑物性能,還細致到模型紋理,輕松完成城市模型處理。
三維城市模型的建成只是智慧城市發展的一小步,智慧城市的建成,還需要依靠智能傳感、物聯網、智慧城市管理系統等多個軟硬件的集成。未來,智慧城市的建成需要依靠各大政府機構、設計院、軟件廠商以及工程行業的從業者。
