收藏！BIM施工測量流程一整套

施工測量是指為施工所進行的控制、放樣和竣工驗收等的測量工作。與一般的測圖工作相反，施工放樣是按照設計圖紙將設計的建筑物位置、形狀、大小及高程在地面上標定出來，以便根據這些標定的點線進行施工。



施工測量內容

施工測量即各種工程在施工階段所進行的測量工作。其主要任務是在施工階段將設計在圖紙上的建筑物的平面位置和高程，按設計與施工要求，以一定的精度測設（放樣）到施工作業面上，作為施工的依據，并在施工過程中進行一系列的測量控制工作，以指導和保證施工按設計要求進行。

施工測量是直接為工程施工服務的，它既是施工的先導，又貫穿于整個施工過程。從場地平整、建（構）筑物定位、基礎施工，到墻體施工、建（構）筑物構件安裝等工序，都需要進行施工測量，才能使建（構）筑物各部分的尺寸、位置符合設計要求。其主要內容有：

1.建立施工控制網；

2.依據設計圖紙要求進行建（構）筑物的放樣；

3.每道施工工序完成后，通過測量檢查各部位的實際平面位置及高程是否符合設計要求；

4.隨著施工的進展，對一些大型、高層或特殊建（構）筑物進行變形觀測，作為鑒定工程質量和驗證工程設計、施工是否合理的依據。

施工測量原則

施工場地上有各種建筑物、構筑物，且分布面較廣，往往又是分期分批興建。為了保障建筑物、構筑物的平面位置和高程都能滿足設計精度要求，相互連成統一的整體，施工測量和地形圖測繪一樣也必須遵循測繪工作的基本原則。

測繪工作的基本原則是：在整體布局上“從整體到局部”；在步驟上“先控制后細部”；在精度上“從高級到低級”。即首先在施工工地上建立統一的平面控制網和高程控制網。然后，以控制網為基礎測設出每個建筑物、構筑物的細部位置。

另外，施工測量的檢校也是非常重要的，如果測設出現錯誤，將會直接造成經濟損失。測設過程中要按照“步步檢校”的原則，對各種測設數據和外業測設結果進行校核。



施工測量過程

一項土建工程從開始到竣工及竣工后，需要進行多項測量工作，主要分以下三個階段：

1．工程開工前的測量工作

1）施工場地測量控制網的建立；

2）場地的土地平整及土方計算；

3）建筑物、構筑物的定位。

2．施工過程中的測量工作

1）建筑物、構筑物的細部定位測量和標高測量；

2）高層建筑物的軸線投測；

3）構、配件的安裝定位測量；

4）施工期間重要建筑物、構筑物的變形測量。

3．竣工后的測量工作

1）竣工圖的測量及編繪；

2）后續重要建筑物、構筑物的變形測量。



施工測量要求

1．測量精度要求較高

為了滿足較高的施工測量精度要求，應使用經過檢校的測量儀器和工具進行測量作業，測量作業的工作程序應符合“先整體后局部、先控制后細部”的一般原則，內業計算和外業測量時均應細心操作，注意復核，以防出錯，測量方法和精度應符合相關的測量規范和施工規范的要求。

對同類建筑物和構筑物來說，測設整個建筑物和構筑物的主軸線，以便確定其相對其他地物的位置關系時，其測量精度要求可相對低一些；而測設建筑物和構筑物內部有關聯的軸線，以及在進行構件安裝放樣時，精度要求則相對高一些；如要對建筑物和構筑物進行變形觀測，為了發現位置和高程的微小變化量，測量精度要求更高。



2．測量與施工進度關系密切

施工測量直接為工程的施工服務，一般每道工序施工前都要進行放樣測量，為了不影響施工的正常進行，應按照施工進度及時完成相應的測量工作。特別是現代工程項目，規模大．機械化程度高，施工進度快，對放樣測量的密切配合提出了更高的要求。

在施工現場，各工序經常交叉作業，運輸頻繁，并有大量土方填挖和材料堆放工作，使測量作業的場地條件受到影響，視線被遮擋，測量樁點被破壞等。所以，各種測量標志必須埋設穩固，并設在不易破壞和碰動的位置，除此之外還應經常檢查，如有損壞，應及時恢復，以滿足施工現場測量的需要。

施工測量工具

近年來，隨著BIM技術的發展，和測量手段的進步，為了提高施工測量的效率和準確性，便于測量數據在施工中的集成應用，許多施工企業開始在測量工作中采用BIM放樣機器人。

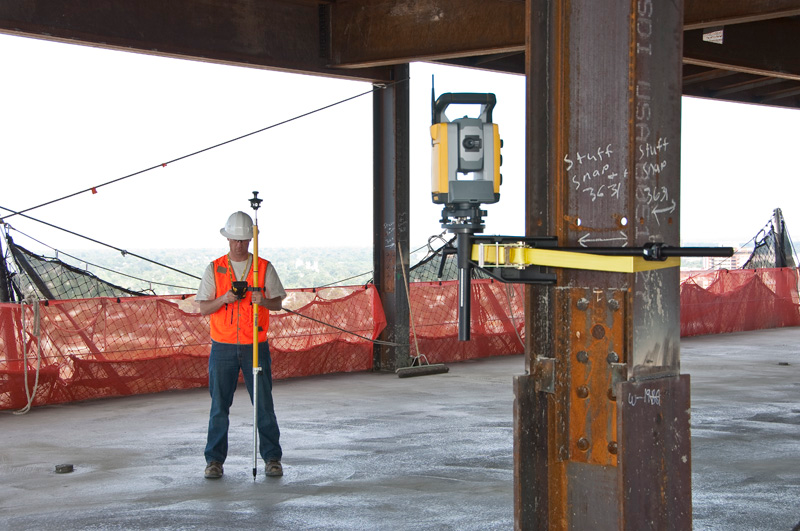

天寶BIM放樣機器人是直接使用BIM模型結合高精度的自動測量儀器，在施工現場能同時進行多專業三維空間放線技術。



一.智能放線

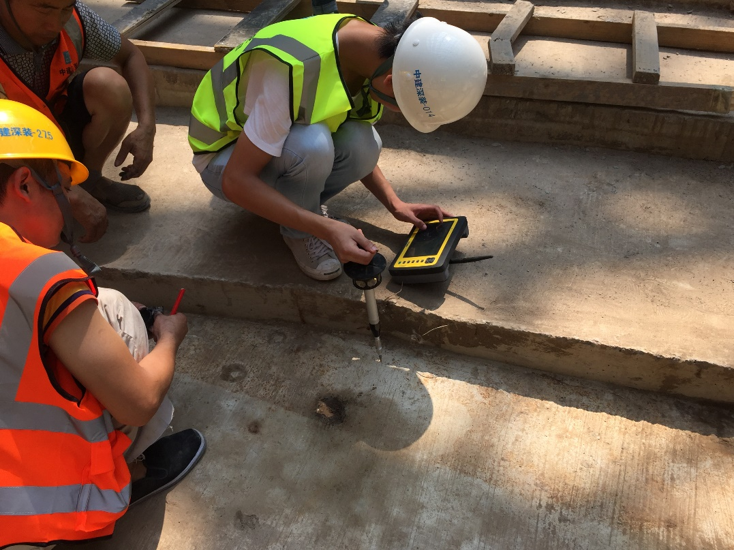

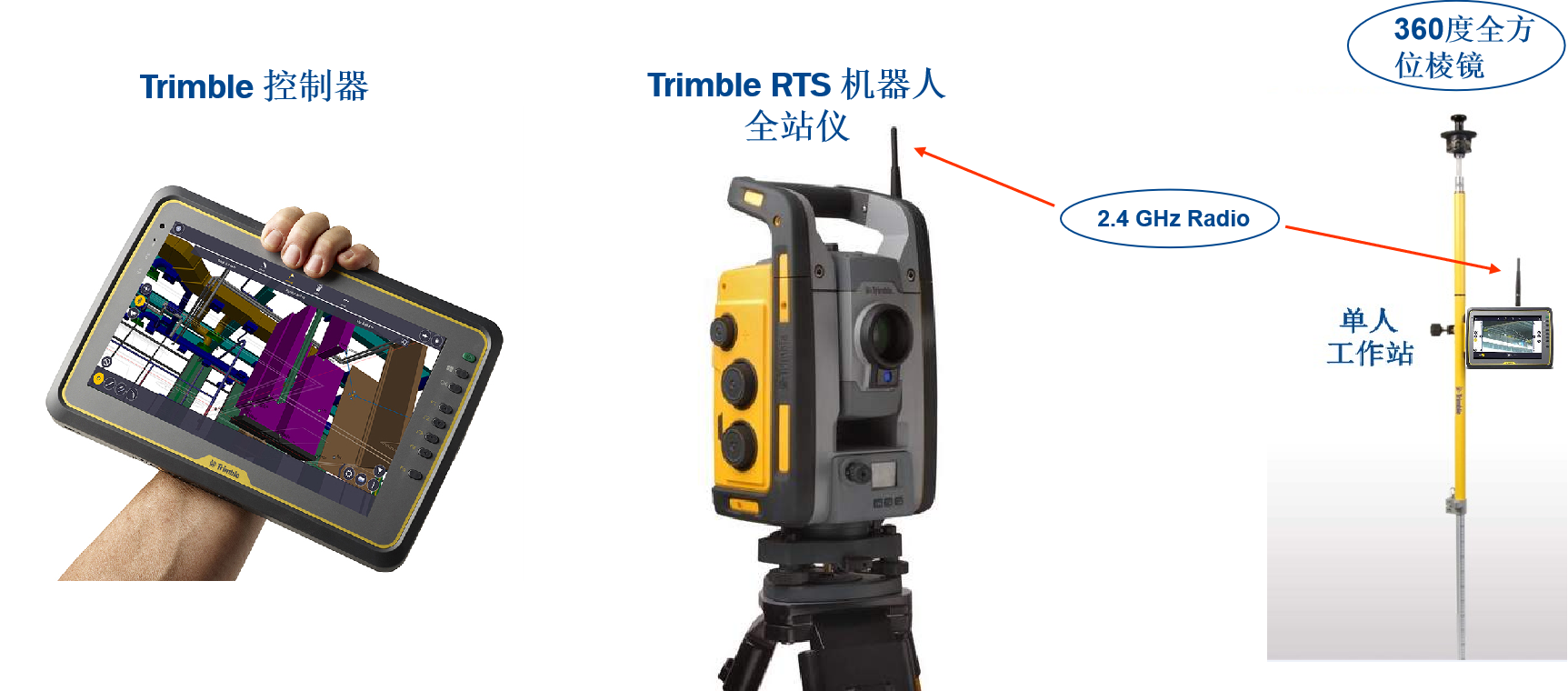

天寶BIM放樣機器人執行BIM模型（驅動）→ 平板電腦（命令）→ 全站儀（指揮）→ 放線工作人員（執行）→標線的智能放線過程。

在智能放線的過程中，天寶BIM放樣機器人可獨立承擔識讀、分析、判斷、記憶等任務，放線工作人員只需要執行監管和授權的工作，大大的提高了放線效率。

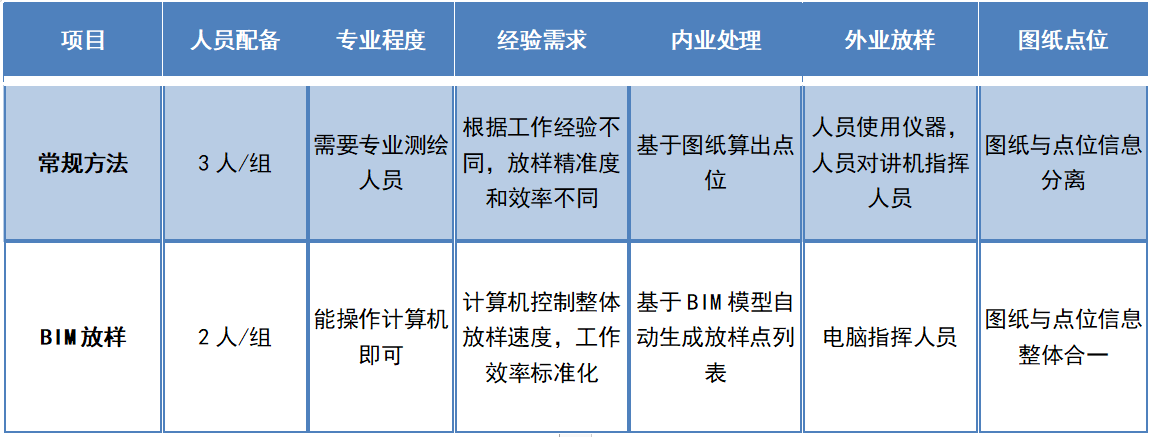

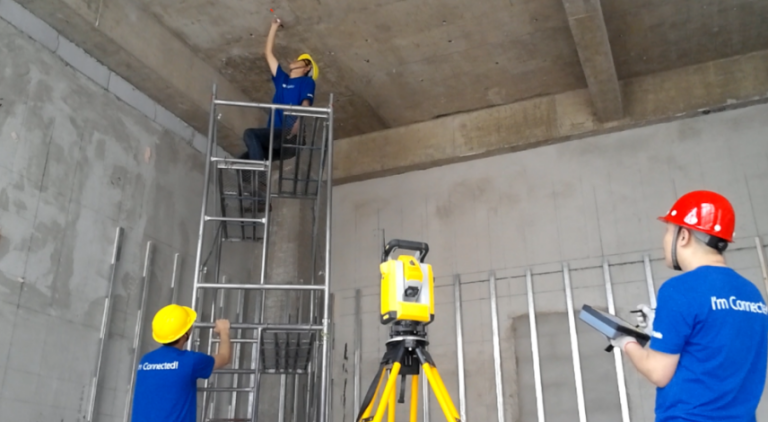

人工放樣VS天寶BIM放樣

二.技術特點

此外，天寶BIM放樣機器人還具有以下特點：

1.基于全站儀的高精度測量原理

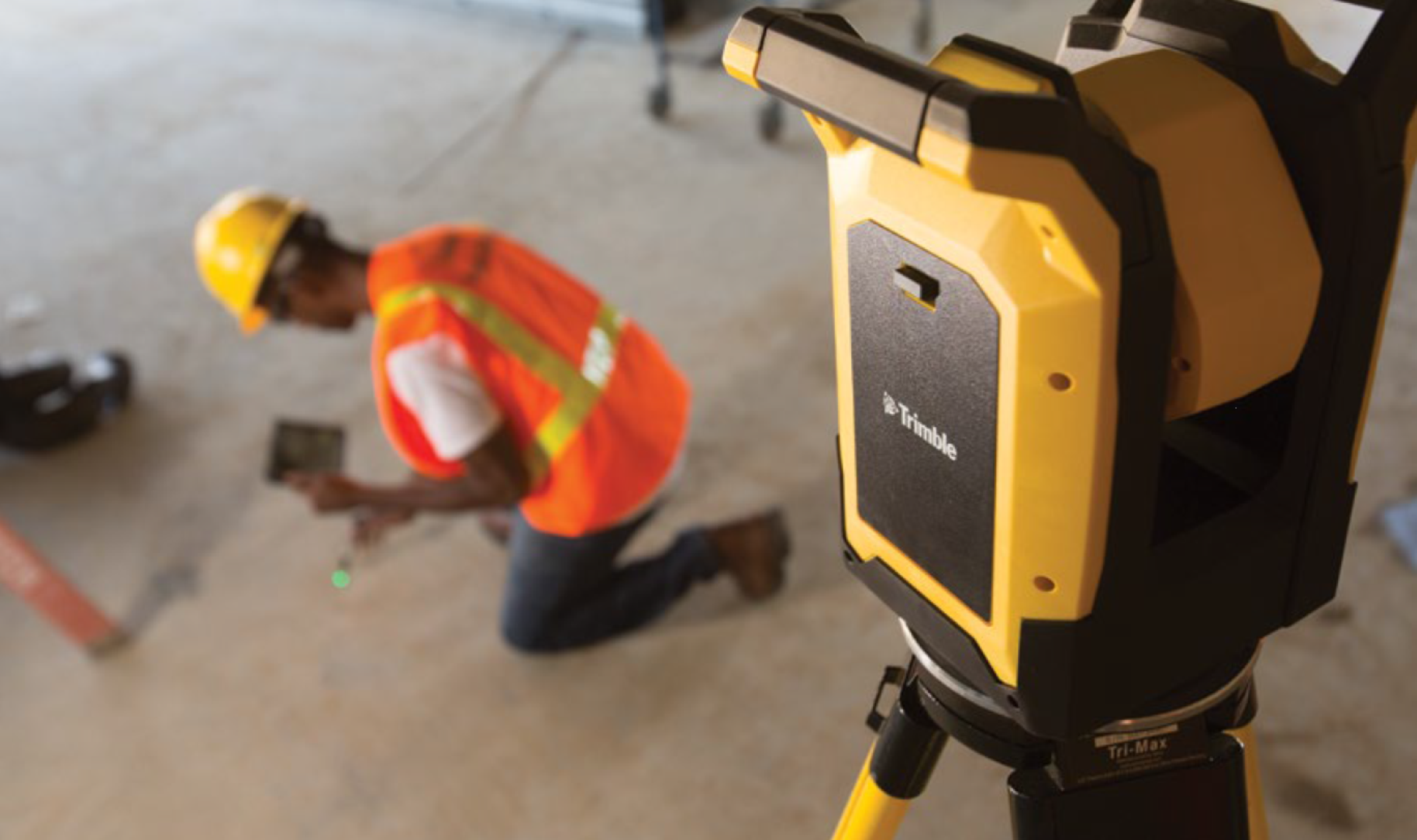

天寶的RTS771 BIM放樣機器人主機部分就是一臺精度為1″的自動全站儀。此處的1″指的是全站儀的測角精度，對于非測量專業的人來說可能關于1″的測角精度沒有什么具體的概念，那么把它換算成具體的距離數值就是“在100米處的角度偏差是±0.48毫米”，

2.只能“按圖施工”的放線模式

所有的施工項目要求中都會加注這一條“保證按圖施工”，這是為了約束現場的放線人員和施工人員不要“做走了樣兒”。而這個要求對于天寶的BIM放樣機器人來講，已經不算什么“要求”了，因為整個放樣過程中的數據讀取與識圖都是機器在思考，“人”在這個環節中是不參與的，因此設計師提供的圖紙（或模型）是什么樣的，它就放樣成什么樣。



3.多工種、多專業、多工作區域同時放線的工作方式

做過現場施工的朋友都知道，工地上要盡量避免多工種交叉施工作業，原因是各個工種之間會相互干擾，甚至“相互打架”，彼此降低了對方的工作效率。天寶的BIM放樣機器人卻與之相反，它可以在同一個區域內同時放樣多個專業的圖紙內容，而且專業越多它的整體放樣效率就越高。



4.“指哪打哪”，同級別放樣無誤差傳遞

做水電暖施工或裝飾裝修的朋友都知道，我們會把工地上的軸網線、標高線作為拉皮尺的依據，不斷地“以此為基礎”偏移出要測量的尺寸，這樣拉尺測量所累積出來的誤差是很大的。天寶的BIM放樣機器人不依賴于現場的軸網和標高線，它依據的是現場的控制點坐標系，它的放樣誤差是基于現場坐標系的整體誤差而定的，并且在每一個測站中的所有的測量值之間不會有任何誤差的傳遞。更重要的一點是，在整個放樣過程中，我們不需要去拉皮尺，放樣機器人會自動打出激光點用以標識。



5.所有放樣內容一 一對應

電子圖紙中每個放樣點的（X、Y、Z）的坐標數值、放樣的時刻、放樣后的偏離誤差都與這個點的唯一識別號一一對應。在放樣過程中產生的信息，會自動記錄在手部的控制平板電腦中，而且此數據不支持人為修改。



6.影像疊加功能，生成報告

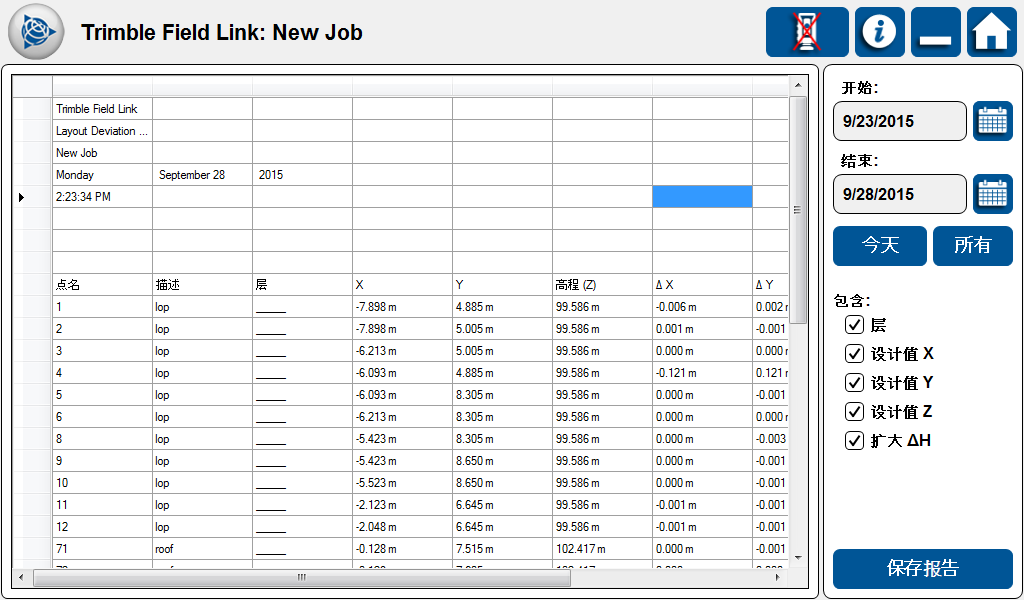

天寶的RTS771 BIM放樣機器人可以直接放樣從設計圖紙創建的點文件，也可以現場創建放樣點，計算角度和距離及收集竣工數據，自動生成放樣報告、現場報告、偏差報告。



三.技術優勢

最后，天寶BIM放樣機器人先進的技術優勢，能讓施工放線準確率接近100%。

1.Autostationing技術可以讓系統自行定位，無需調平，還有超高范圍的動態視野滿足大部分日常使用要求，這不但提高了生產效率，還縮短了工時，降低人工成本。

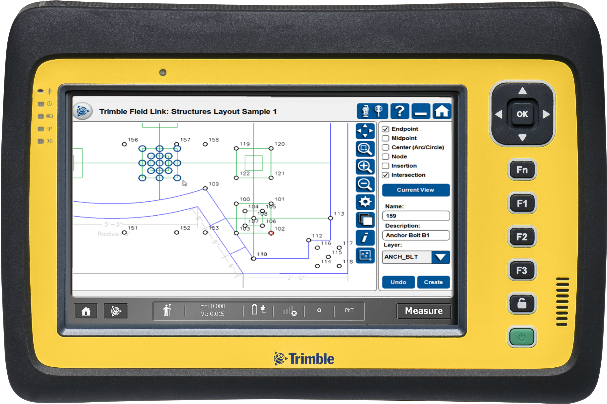

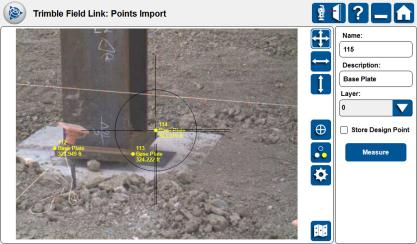

2.小巧輕便，易于搬動，清晰可見的激光方便標注點位，獨有的Trimble Field Link軟件幫助指導工作流程，且會在測量過程中同步生成放樣偏差報告。不僅保證了精度的準確性，還簡單容易上手，縮短了學習時間。

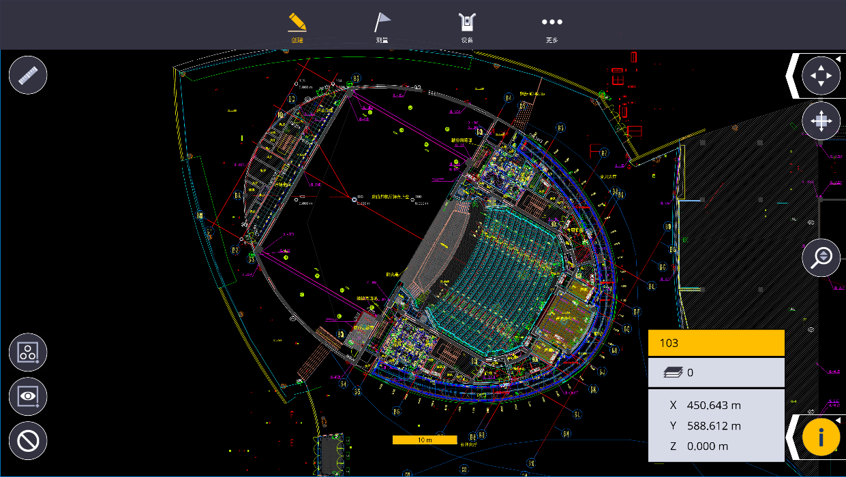

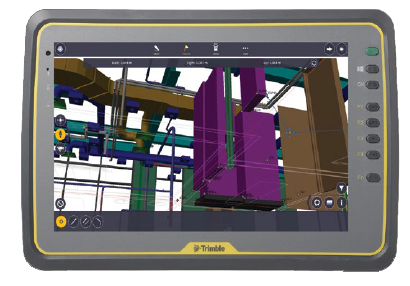

3.無論是二維圖紙還是三維BIM模型，Trimble Field Link都可以有效識別點位，滿足各項工作需求。

相對于人工放樣，在同等的時間內（4小時），放樣機器人放樣了200個點，0錯誤。而人工放樣方式只放樣了97個點，其中2個點錯誤。
