      如何創建高質量BIM模型？

      2022/11/24
      BIM技術的應用很大程度上取決于BIM模型質量的高低。BIM模型質量的高低由模型內包含的信息質量決定。那么，BIM模型信息質量的高低如何判斷呢？創建了的高質量模型又如何與項目下一階段的人員傳遞和共享？
      南方醫科大學
      我司南方醫科大學項目圖片
      一、如何創建高質量BIM模型
      一般來說，BIM模型信息質量的高低，由以下幾個標準來決定。
      1. 信息的真實性
      BIM模型所包含的信息必須是完整的、與實際情況一致的。BIM模型信息的真實性，是BIM模型應用的基礎，也是BIM模型信息傳遞的基礎。
      2. 信息的完備性
      BIM模型不僅需要描述建筑物構件的幾何信息、專業屬性及狀態信息，還需要描述非構件對象（如空間、運動行為）的狀態信息，以及在建筑設計和施工等過程中，產生的各種設計和施工信息。
      3.信息的精細度
      BIM模型包含的信息并非越多越好，越詳細越好，BIM模型信息的精細度要符合建筑信息模型的發展程度。
      為了防止BIM模型建置上不必要的復雜度，國家住建部頒布了《建筑信息模型設計交付標準》，對模型各個階段的精細度作出了規定。
      其中，第6.2.5條規定了設計階段交付和竣工移交的模型單元模型精細度要求：
      1）方案設計階段模型精細度等級不宜低于LOD1.0；
      2）初步設計階段模型精細度等級不宜低于LOD2.0；
      3）施工圖設計階段模型精細度等級不宜低于LOD3.0；
      4）深化設計階段模型精細度等級不宜低于LOD3.0， 具有加工要求的模型單元模型精細度不宜低于LOD4.0；
      5）竣工移交的模型精細度等級不宜低于LOD3.0。
      模型信息深度等級劃分
      4.信息的可使用性
      從建筑的設計、施工到運維，直至建筑全生命周期的終結階段，各種建筑信息都整合在一個BIM的模型信息庫中。因此，從BIM設計階段起，為了便于BIM模型信息的讀取與應用，需要統一BIM模型創建的格式和平臺。
      5.信息間的關聯性
      BIM模型信息相互關聯的一個基本條件是，BIM模型的創建基于參數化。BIM參數化模型使得BIM模型包含的構件信息是相互關聯的、動態的，當某一構件參數發生改變時，其他關聯的構件參數隨之自動更新。

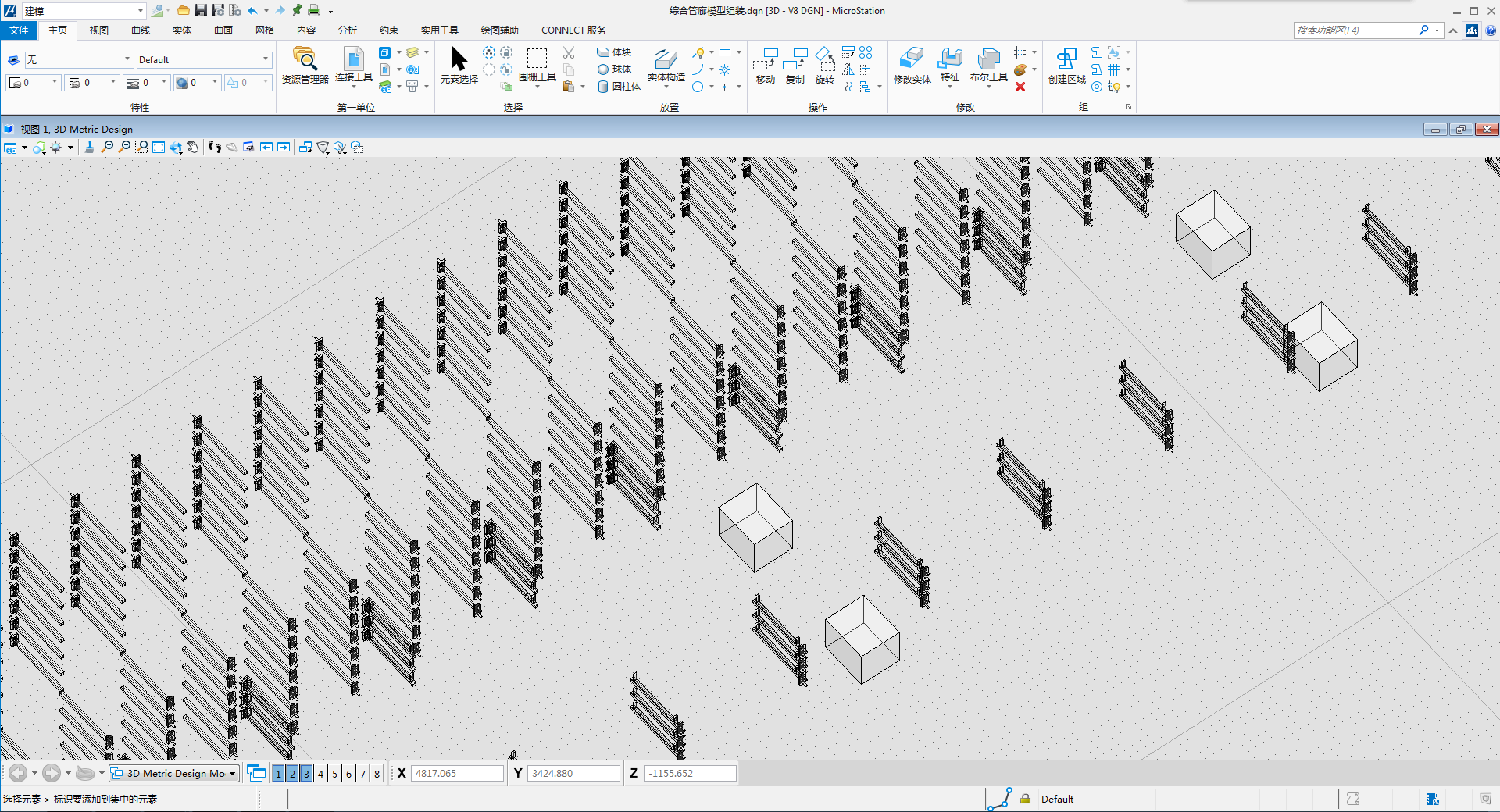

      綜合管廊支吊架
      以上是創建高質量BIM模型信息的幾大標準，除開BIM模型信息外，評判BIM模型整體是否高質量，還可以從以下標準判別：
      1. 完整的三維圖形；
      2. 以正式施工為目的而構建；
      3. 族類別和族類型都是準確的；
      4. 所有物體都包含自我說明的數據；
      5. 所有數據都是一致和連貫的。
      濱海
      我司深圳濱海大道項目圖片
      如果再考慮到設計合同中規定需要交付圖紙和表格，還需要再加上兩點：
      6. 模型必須與正式圖紙吻合；
      7.數據必須與正式表格吻合。
      二、高質量BIM模型如何共享
      在建筑全生命周期中，創建高質量的BIM模型是第一步，能否有效進行傳遞和共享是決定BIM模型應用的關鍵。
      隨著建筑全生命周期的發展，與近年來建筑規模和技術復雜程度的增加，BIM模型信息庫存儲的信息量不斷增大，降低了BIM模型信息的傳遞和共享效率，同時也對計算機系統提出了更高的要求。
      為了實現BIM模型快速在各項目參與方間進行信息的傳遞和共享，需要對BIM模型進行輕量化，即對模型數據進行幾何實體、承載信息、構建邏輯等方面的精簡、轉換、縮減，以達到更好運用模型的目的。
      BIM模型輕量化縮略圖
      EIM輕量化展示引擎是一個專注于解決建筑數據管理與復用問題的PaaS云平臺，能解決大體量BIM模型加載、模型兼容、模型數據還原、Web端BIM模型渲染流暢度和穩定性等問題。
      >>>EIM輕量化展示引擎功能詳情
      〈 〉
