Revit速博插件—簡單粗暴提高鋼筋建模效率！

你知道嗎？revit速博插件包，可以簡單粗暴的提高鋼筋建模效率，動動手指，設置一些參數，就可以將梁板柱的鋼筋自動按照要求生成，還是很方便的呢！

一、插件簡介

AutodeskRevit Extensions又稱Revit速博插件包

是一款可以與Revit配套使用的增強工具包，這個插件包提供了豐富的增強功能，可以加強設計人員之間的協同工作效率，同時還集成了實用的web服務和可靠的設計內容，這個版本僅適用于64位操作系統，有需要的朋友趕快去試試吧！

速博插件特色

其它產品特性，能夠擴展和提升軟件功能

集成的web服務，能夠加強合作，支持可持續性設計

可靠的設計內容，例如能夠豐富可視化和渲染功能的專用庫和其它工具

速博插件功能

1、勾繪線：使用新的“勾繪線”功能將手繪的圖形樣式應用到當前視圖或定義視圖樣板中的設置，以將樣式應用于多個視圖。

2、反走樣：在“選項”對話框中，“使用反走樣”選項已修改為“使用反走樣平滑線條”?，F在，您可以為項目中的所有視圖或選定的視圖啟用反走樣功能。Revit.ini中的相應設置可以讓您為用戶對這些選項進行預定義。

3、光線跟蹤可用性方面的改進：視圖的“光線追蹤”交互式渲染視覺樣式已得到增強，可提供更快、更高質量、平滑的渲染，改進了顏色精確度和所有背景中的陰影。

4、公式：

exp(x) -- 在公式的早期版本中，軟件將exp(x)計算為10^x。從此版本開始，軟件將exp(x)計算為e^x。

ln(x) -- 從此版本開始，可將自然對數(對數底e)按公式表示為ln(x)。

5、Revit平臺增強功能下列增強功能應用于所有版本的Revit軟件

軟件特色

1、自適應廊架的創建

2、參數化弧形樓梯和雙螺旋樓梯的創建

3、建筑外表皮的創建

4、嵌板形變及形變量統計

5、受力分析

6、鋼筋生成

7、鋼結構連接節點

8、小工具

使用方法

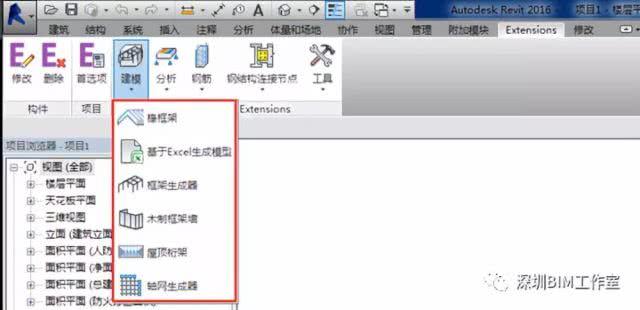

1、進入您需要進行使用的軟件，點擊建模包括了基于Excel生成的模型、框架生成器等;

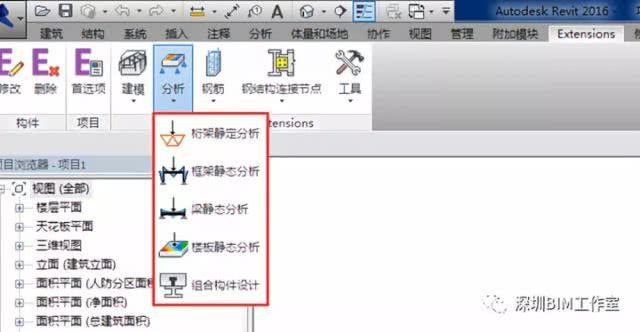

2、分析包括了框架靜態分析、梁靜態分析、橫版靜態分析、組合構件設計等;

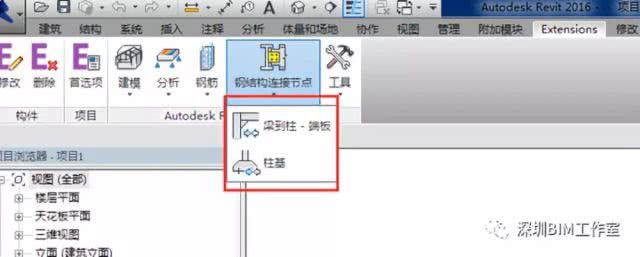

3、鋼結構連接點包括了梁到掛—端板、掛基等;

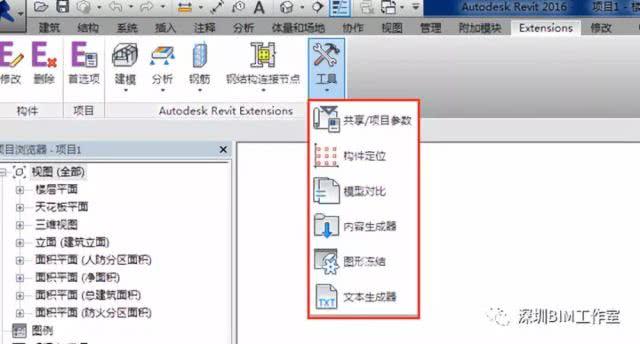

4、工具包括了共享、項目參數、構件定位、模型對比、內容生成器、文本生成器等;

二、插件安裝指引

插件安裝介紹

本文以16版為例：

插件大?。?11MB，解壓后達到（667MB），程序為EXE自解壓程序

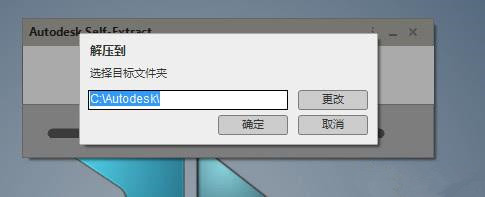

Revit 2016速博插件解壓界面：

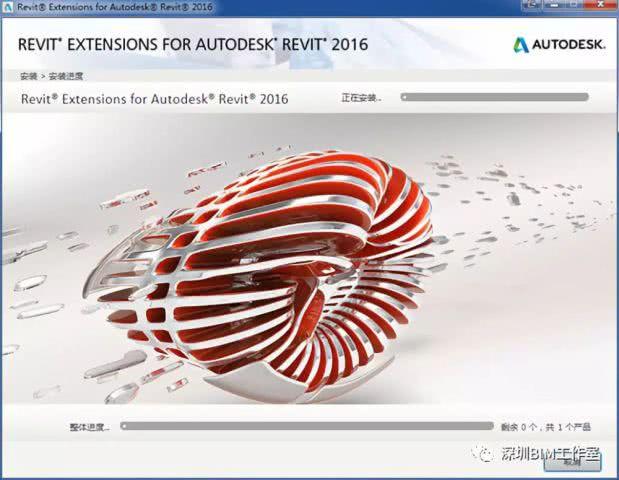

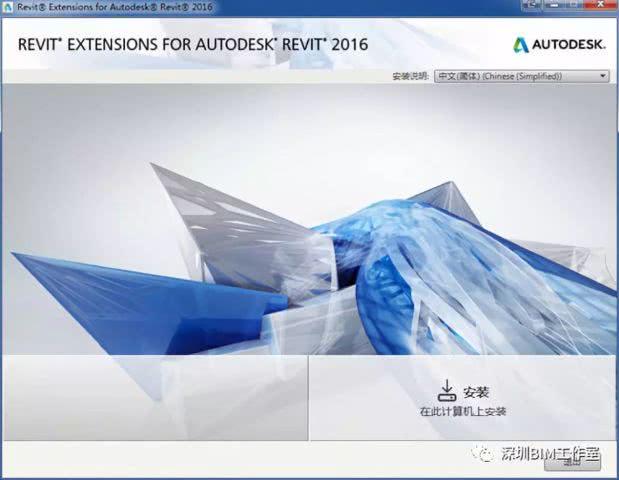

安裝過程：

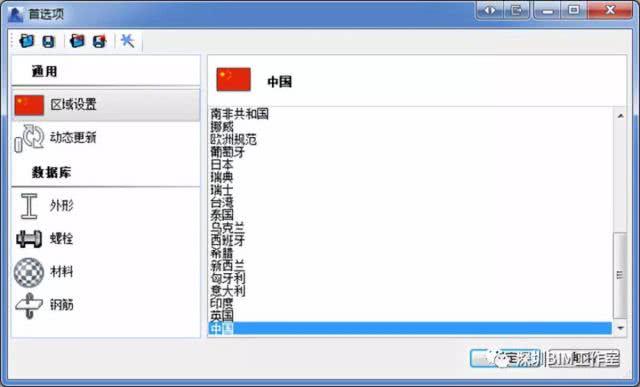

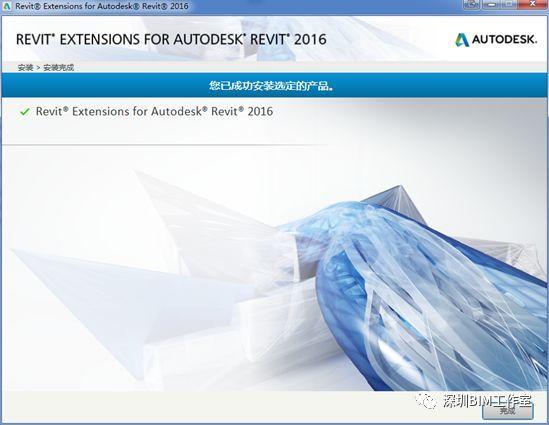

安裝完成后打開Revit界面截圖：

三、插件生成鋼筋演示

通過revit速博插件快速自動生成鋼筋

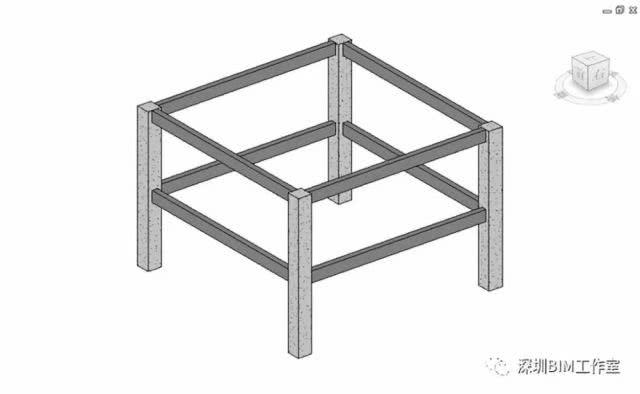

第一步：創建簡單的梁柱模型

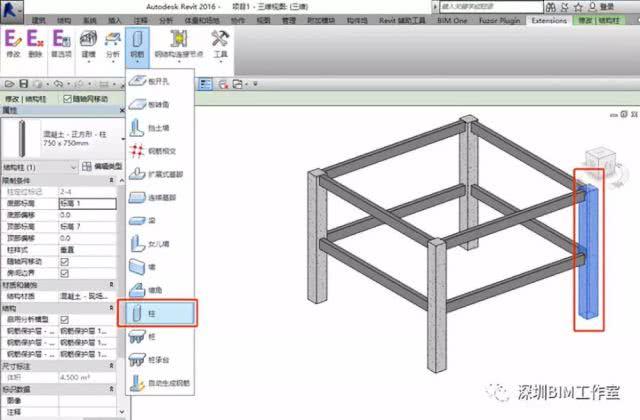

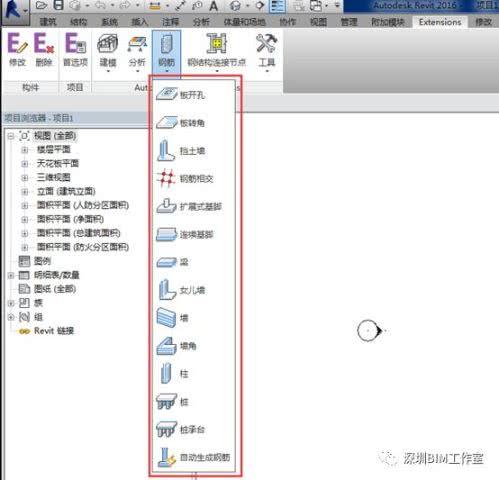

第二步：開始進行梁柱配筋，選中需要配筋的結構柱，如圖：

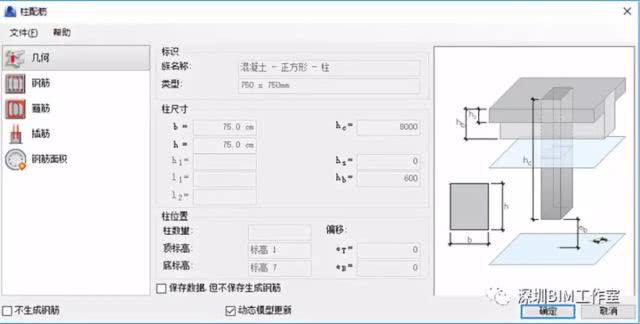

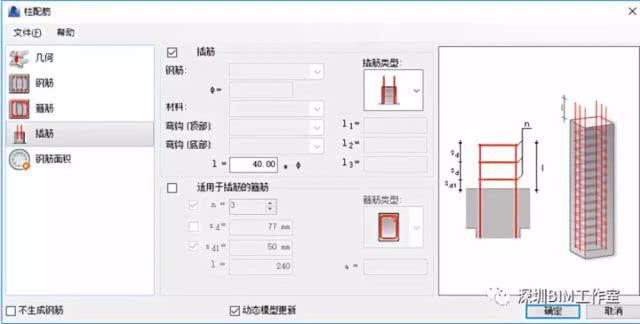

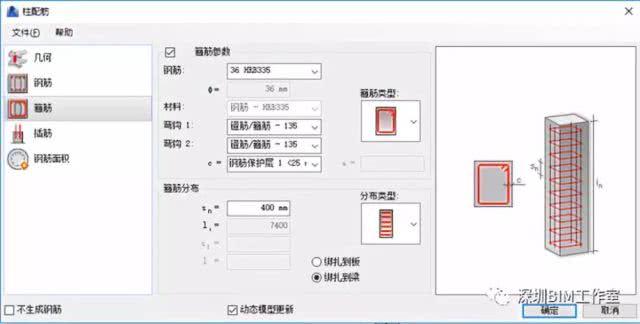

第三步：設置結構柱配筋的基本參數

由于從已經建立的revit模型中加載圖元信息，包括結構柱的標識、尺寸、位置

所以，這個對話框中許多參數都處于灰色BOX，不能被選中更改。

注意：如果不勾選“保存數據，但不保存生成配筋”選項，則會在revit中生成和顯示配筋。如果勾選該選項，將生成鋼筋數據（重啟該擴展后可使用），但配筋無法顯示。

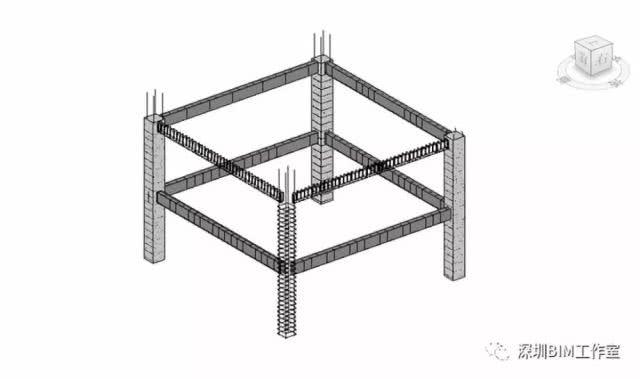

第四步：點擊確定，依次給其它構件添加鋼筋

注意：使用速博比較多的就是配筋功能，能提高鋼筋生成的效率，但也有誤區，就是有些細節節點的處理，需要通過revit自帶配筋和速博插件配筋配合使用，這樣才能更好的表現出鋼筋的體現。

最后，如果不是一般的需要，不建議將鋼筋模型全部建立出來
