「Revit」軟件中如何導出圖片

在revit中做好機電模型以后我們經常需要用模型圖片來做各種文檔資料，用截圖像素太低而用渲染圖片比較麻煩，在這個時候我們就會用到導出圖片。

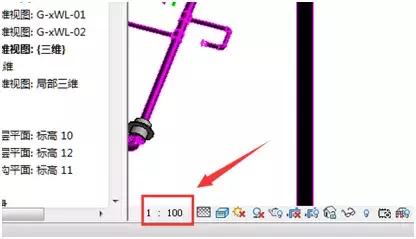

1. 導出圖片經常遇到管線的輪廓線太粗，影響圖片效果,在視圖中將比例設置為1：1就不會出現這個問題，點擊視圖左下角的比例按鈕進行修改。

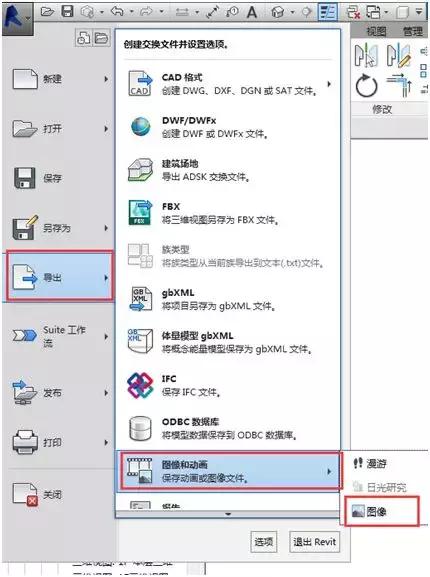

2.點擊“導出”下的“圖像和動畫”下的“圖像”按鈕。

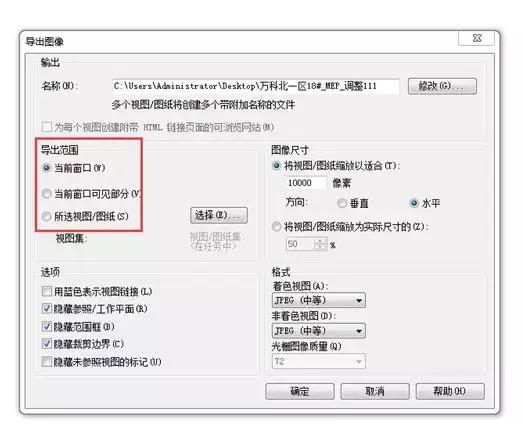

3.在彈出的“圖像”對話框中按需求設置好各種參數，點擊確定即可導出圖片。這里需要注意的是“導出范圍”中，“當前視口”指的是本張視圖里的所有模型，而”當前視口可見部分“是指在目前繪圖區域可見的部分。
