「Revit教程」Revit中制作體量形體的綜合運用

Revit中制作體量形體的綜合運用。

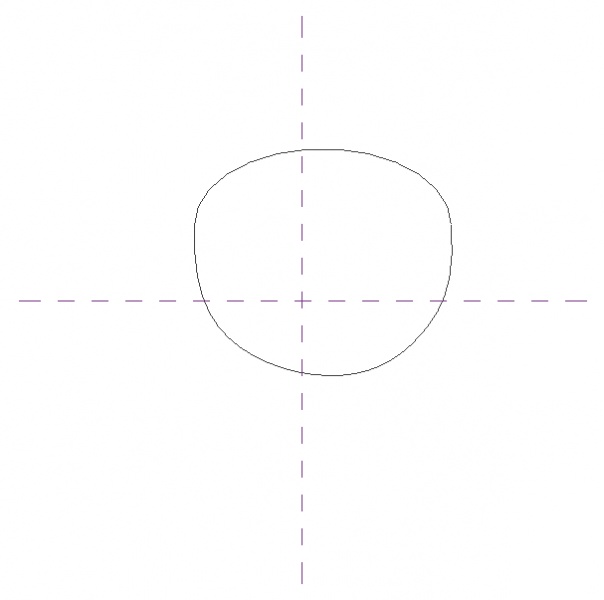

1.新建公制體量，使用直線工具，繪制形體的輪廓，使用直線中的半橢圓與樣條曲線，繪制成如圖所示的形狀。

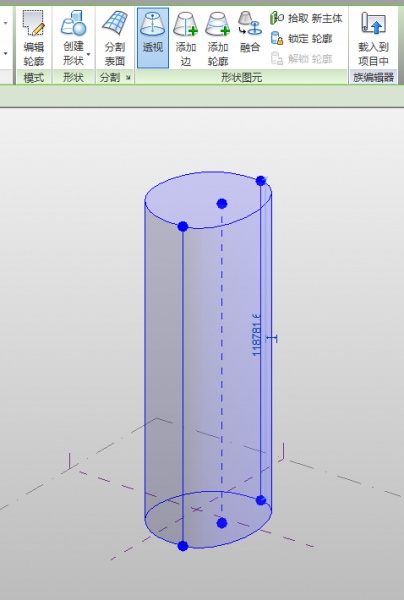

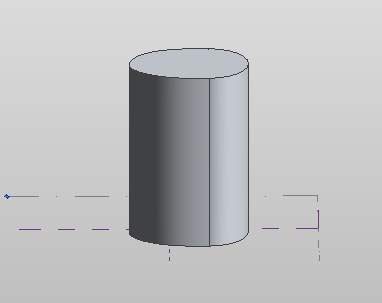

2.將這個輪廓創建實心形狀如圖，設置一定的高度，再將這個形狀圖元設置為透視，如圖所示。

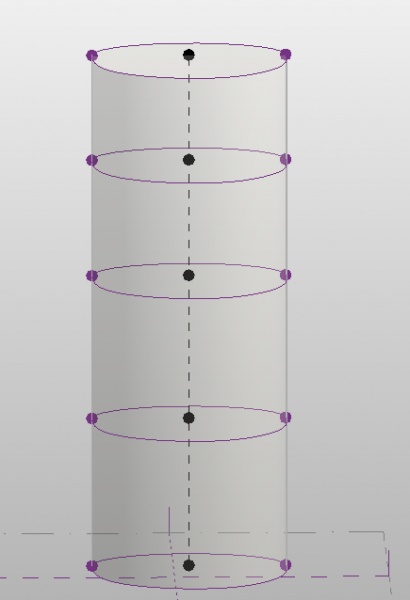

3.當這個圖設置為透視后，再點擊添加輪廓的按鈕，給這個形狀添加若干個輪廓。

4.選中中心的黑點與右邊的紫色的點，使用縮放與旋轉工具，縮放到相應的距離和旋轉的角度，每一層都要縮放注意層層遞近，旋轉的角度隨著這個形狀的扭曲而設定，沒有特定的角度。

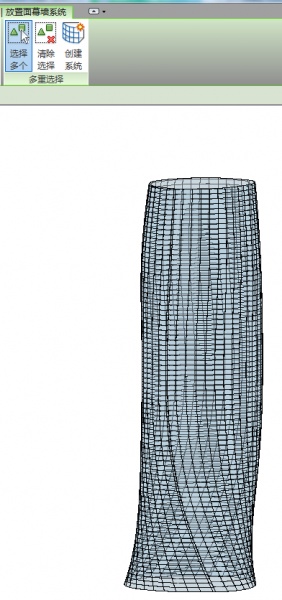

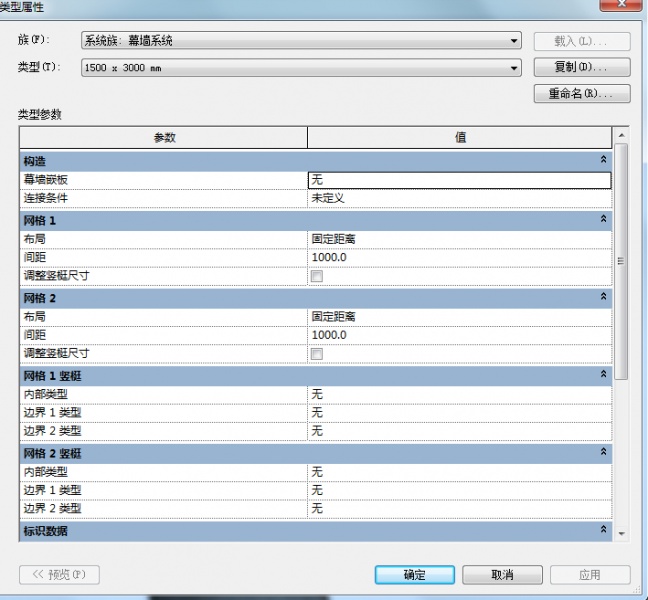

5.當形狀完成之后，再導入到項目中，給形狀添加幕墻系統。我們可以任意的設定幕墻網格的間距與布局。

體量術語補充：

何為體量研究：

即：可以使用造型形成建筑模型概念，從而探究設計的理念。并且在概念設計完成后，還可以直接將建筑圖元添加到這些形狀中。

何為體量：

即使用體量實例觀察、研究和解析建筑形式的過程。

何為體量族：

即一個形狀的族，屬于體量類別。內建體量隨項目一起保存；它不是單獨的文件。

何為體量實例或體量：

即載入的體量族的實例或內建體量

何為概念設計環境：

即一類族編輯器，可以使用內建和可載入族體量圖元來創建概念設計

何為體量形狀：

即每個體量族和內建體量的整體形狀。

何為體量研究：

即在一個或多個體量實例中對一個或多個建筑形式進行的研究。

何為體量面：

即體量實例上的表面，可用于創建建筑圖元（如墻或屋頂）

何為體量樓層：

即在已定義的標高處穿過體量的水平切面。體量樓層提供了有關切面上方體量直至下一個切面或體量頂部之間尺寸標注的幾何圖形信息。

何為建筑圖元：

即可以從體量面創建的墻、屋頂、樓板和幕墻系統。

何為分區外圍：

即建筑必須包含在其中的法定定義的體積。分區外圍可以作為體量進行建模。

體量樓層和概念設計分析過程中經常遇到的問題及解決方法：

在視圖中看不到體量

癥狀：打開視圖后，看不到體量。

病因：“顯示體量形狀和樓層”功能未打開，或者視圖過于放大導致距離體量太近。

藥方： 單擊“體量和場地”選項卡，打開“概念體量”面板下的“顯示體量形狀和樓層”。將視圖進行縮放匹配。在“可見性/圖形替換”對話框的“模型類別”選項卡上，展開“體量”。確認已選中“體量”和“體量樓層”。單擊“確定”。

無法選擇或者標記體量樓層

癥狀：無法選擇或標記體量樓層。

病因：在圖紙中，體量是第一個可選圖元。

藥方：將光標放置在體量樓層上，并按Tab鍵將焦點從體量轉移到體量樓層上。（檢查狀態欄以進行確認）然后單擊以選擇體量樓層，或對其應用標記。

總樓層面積不可用于體量樓層明細表

癥狀：你要創建將體量的總樓層面積包括在內的體量樓層明細表。但是，“總樓層面積”字段并未列在“明細表屬性”對話框的“字段”選項卡上。

病因：“總樓層面積”是體量參數，而非體量樓層參數。

藥方：創建顯示“總樓層面積”的體量明細表。
