砌體結構中墻梁、過梁、挑梁、圈梁教程講解

 本文綜合來源于網絡，如有侵權請聯系刪除,大家好！歡迎閱讀小編的文章。圈梁是沿建筑物外墻四周及部分內橫墻設置的連續封閉的梁。其目的是為了增強建筑的整體剛度及墻身的穩定性。

一、圈梁

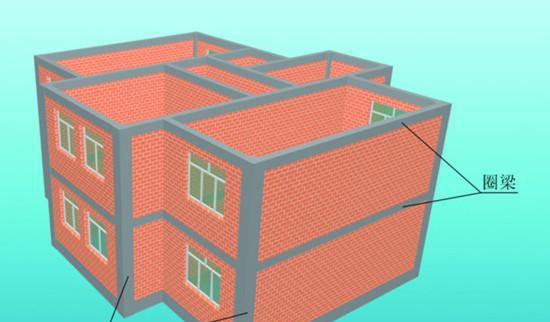

圈梁是沿建筑物外墻四周及部分內橫墻設置的連續封閉的梁。其目的是為了增強建筑的整體剛度及墻身的穩定性。

圈梁與一般的混凝土梁受力不同，只需按構造配筋即可。

二、過梁

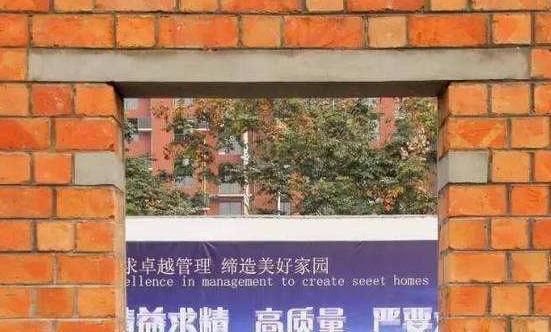

過梁是砌體結構房屋墻體門窗洞上常用的構件，它用來承受洞口頂面以上砌體的自重及上層樓蓋梁板傳來的荷載。一般將過梁按簡支梁計算。

過梁分三種：

1）磚拱過梁：平拱、弧拱，

2）鋼筋磚過梁：正常砌筑磚墻時中間夾鋼筋

3）鋼筋混凝土過梁

三、墻梁

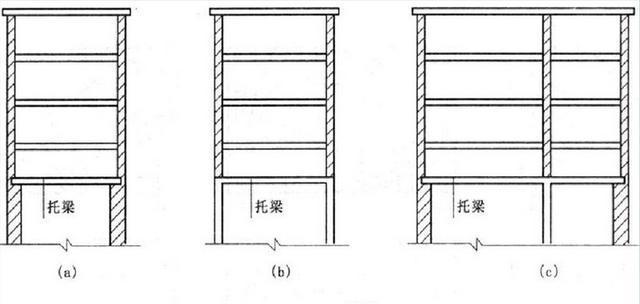

墻梁由鋼筋混凝土托梁和梁上計算高度范圍內的砌體墻組成的組合構件。包括簡支墻梁、連續墻梁和框支墻梁。

墻梁是由托梁與其上部計算范圍內的墻體的組成體。在計算中，墻梁要考慮到托梁以上墻體對結構的影響，要計算墻體對托梁剛度的有利影響。

墻梁和圈梁一樣，都不是典型意義的梁。

四、挑梁

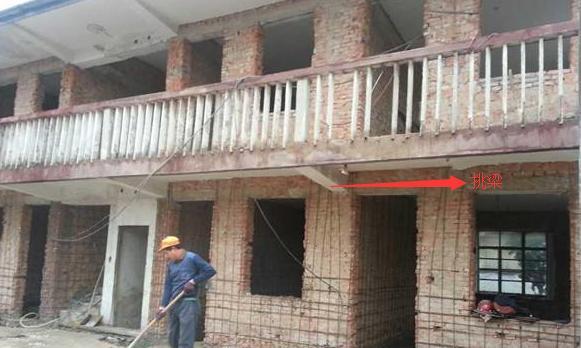

在砌體結構房屋中，為了支承挑廊、陽臺、雨篷等，常設有埋入砌體墻內的鋼筋混凝土懸臂構件。

顯然，挑梁應按懸臂梁計算。

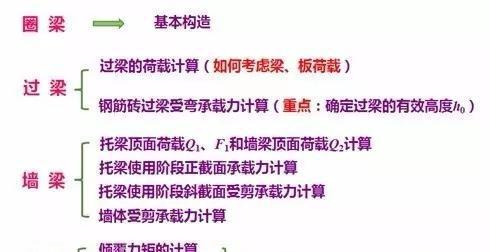

計算要點
