橋梁BIM技術應用——梁渠溝大橋項目案例分享

道路橋梁是我國經濟發展中十分重要的基礎設施，承載著我國交通體系的正常運行及公路運輸業的發展。道路橋梁工程的建設質量不僅影響著我國經濟的發展速度與穩定性，同時也直接關系著人們的生命財產安全，由此可見，加強對橋梁工程建設與管理，提高工程管理水平，保障工程建設質量是十分重要的。BIM跟動畫技術的相結合使工程技術人員對各種橋梁信息作出正確理解和高效應對，為設計團隊以及包括承建運營單位在內的各方建設主體提供協同工作的基礎，在提高生產效率、節約成本和縮短工期方面發揮重要作用!接下來將跟大家分享陜西旬邑梁渠溝大橋的施工動畫案例。

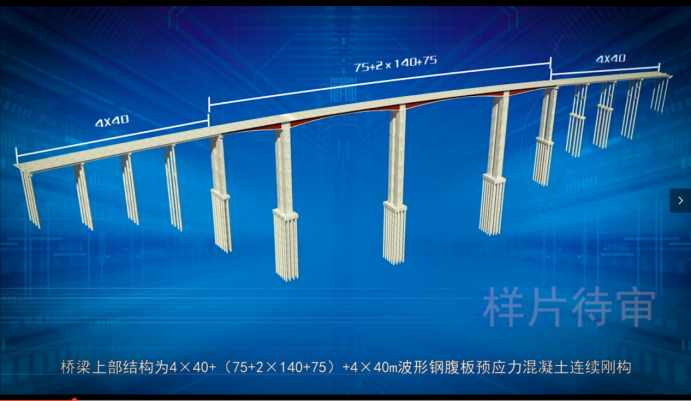

項目介紹：梁渠溝大橋位于旬邑縣湫坡頭鎮車門村南、太村鎮張家村北。橋梁全長758米，橋寬25.5米，最大橋高118.5米。橋梁上部結構為4×40+（75+2×140+75）+4×40m波形鋼腹板預應力混凝土連續剛構、預應力混凝土預制制連續箱梁，下部結構為空心墩及柱式臺、鉆孔灌注樁基礎。

項目需求：（1）根據客戶的解說詞制作分鏡腳本。（2）根據圖紙，BIM模型在3dmax中搭建橋梁主體的模型。（3）優化處理場景，與橋梁主體合模。（3）根據分鏡腳本制作施工工藝動畫及渲染輸出。（4）后期剪輯素材，制作字幕，配音，特效。

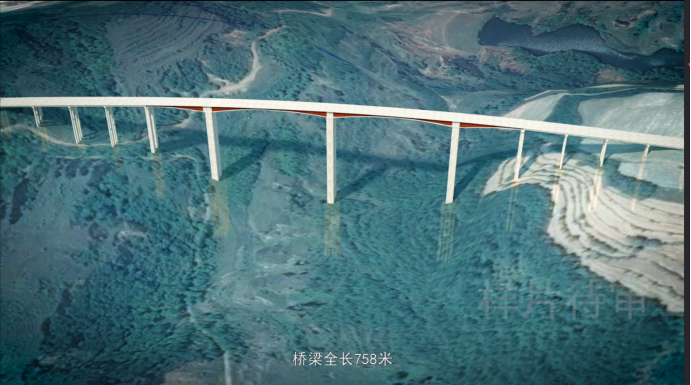

橋梁全長768米

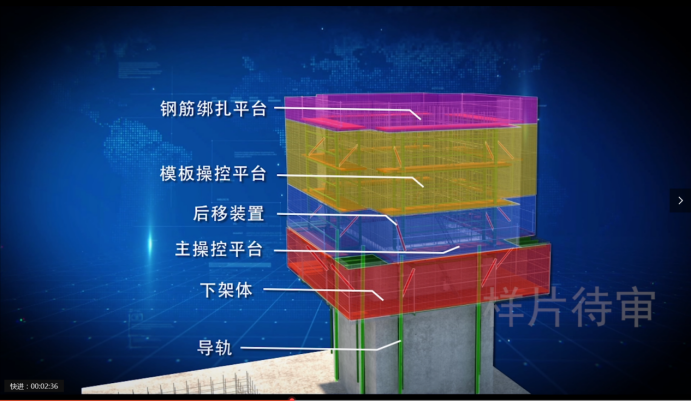

首節墩柱四周安裝下架體

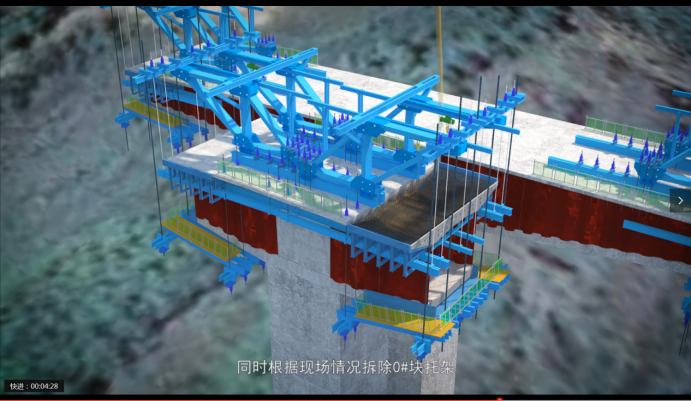

同事根據現場情況拆除0#塊托架

項目難點：（1）下部結構的液壓爬模，翻模施工工藝。（2）上部結構的掛籃施工工藝跟預制梁施工工藝。

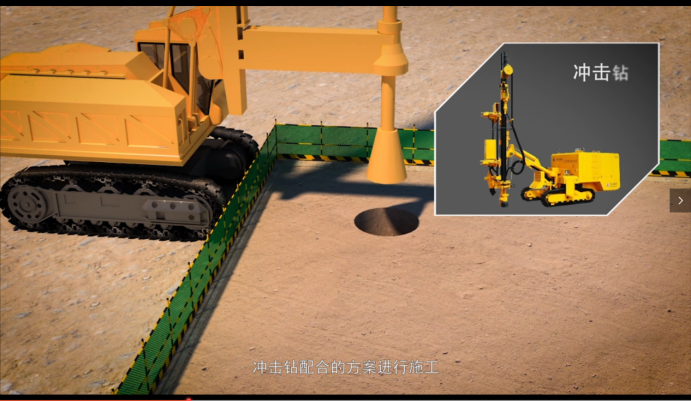

沖擊鉆配合的方案進行施工

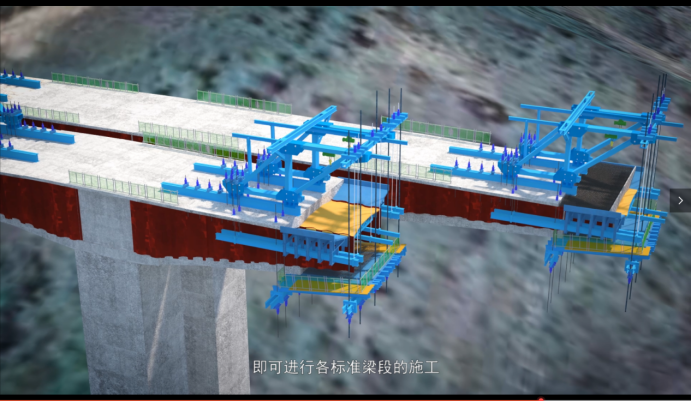

進行個標準梁段的施工

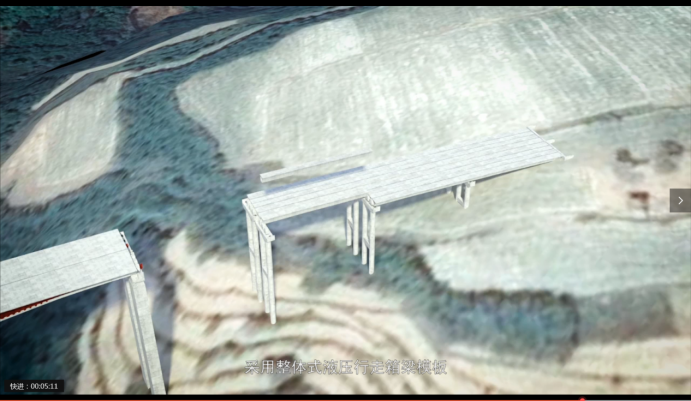

采用整體式液壓行走箱梁模板

項目解決方案：（1）深入溝通，充分理解施工工藝過程。（2）根據橋梁建設現實施工場地搭建場景。將場地的防護措施，建設過程完整的表現出來，最大程度的接近真實效果，展示工程施工后的面貌變化。

大體積承臺采用廠制拼裝式大型鋼模板

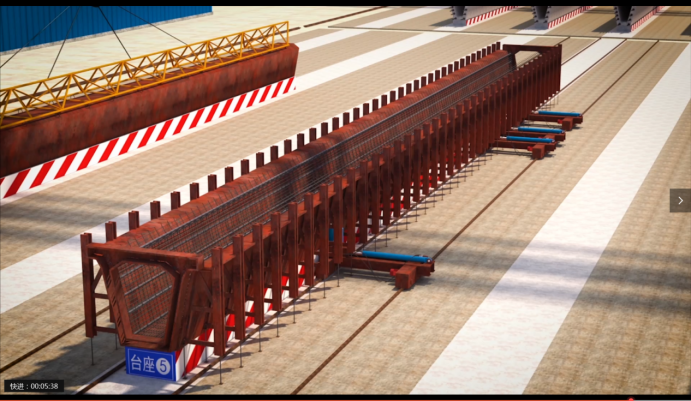

預制完成后采用架橋機進行架設

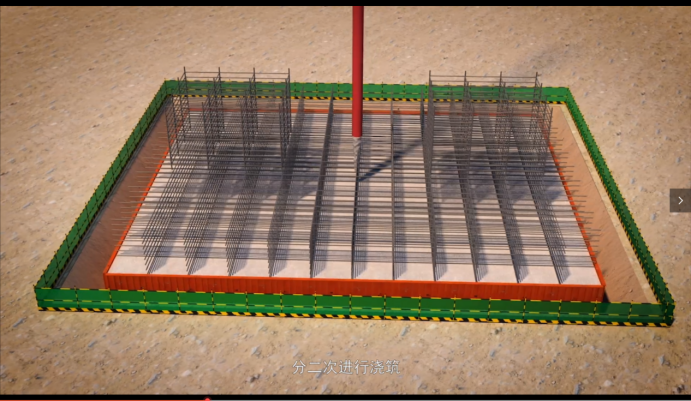

分二次進行澆筑

項目運用軟件：分鏡腳本的編寫（Microsoft Office）——橋梁建模，場景搭建（3D MAX）——施工工藝動畫（3D MAX）——后期剪輯，配音，字幕，效果（Adobe After Effects)，(Adobe Premiere Pro）

客戶評價：動畫質量達到預期效果，問題反饋及時。與我方工程人員溝通充分，總體進度在項目計劃內。

總結：本次項目中施工設備建模與多種施工工藝的體現是重難點。液壓爬模模型與掛籃模型的建模需要工作人員有專業的設備知識跟建模知識。工藝的體現需要對橋梁建設有充分的了解。
