OpenRoadsDesigner地下設施和道路設計軟件詳解

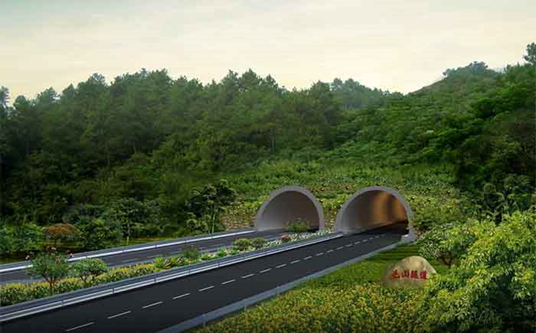

隧道建設并不是一件容易的事。在我國的公路和鐵路建設中，山地面積占國土面積三分之二以上。為了克服困難我國的工程師們費盡心思采用各種方法來滿足建設隧道的需要。大致到公路隧道，鐵路隧道，小到人行隧道。無論是貫通高山或是潛入深水，都可以稱得上是引人矚目的工程壯舉。

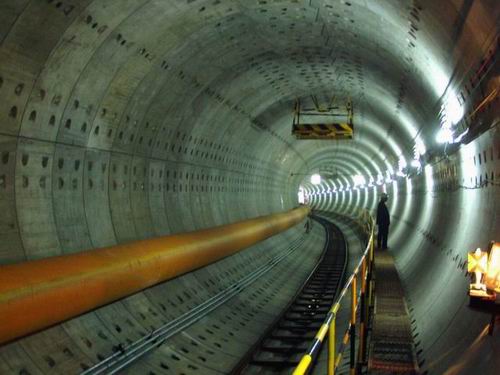

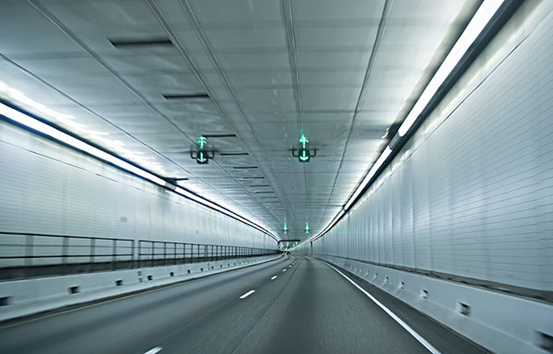

隧道修建在地下或水下并鋪設鐵路供機車車輛通行的建筑物。根據其所在位置可分為：山嶺隧道、水下隧道和城市隧道。當BIM應用到這些工程建設之后，更進一步提升了鐵路隧道設計階段的精度和深度，實現了設計文件的方案優化與碰撞檢測。

隧道工程BIM模型特點

1、模型建立

鐵路隧道三維設計中的模型建立工作主要包括：地質三維建模、三維選線和隧道三維建模。其中，三維建模的技術方法包括：骨架繼承、參數設置、草圖繪制、模型建立。

2、信息附加

信息是BIM模型的靈魂，脫離了信息的三維模型不能稱之為BIM模型，附加的信息主要包括幾何信息和非幾何屬性

3、工程量計算

在建立三維模型并設置好參數的基礎上，實現隧道正洞、輔助坑道、附屬洞室等工程量的自動統計與輸出，可有效提高設計的效率和精度。

4、二維出圖

二維工程圖與三維模型的聯動與輸出不僅能滿足現階段出圖需要，還可極大程度地提高設計單位的工作效率與精度，為BIM 三維設計技術的推廣提供保障。

綜上所述隧道建設BIM技術的應用并非單一軟件平臺的運用，而是多軟件的協作，并要求信息模型能在各軟件之間無損交換、無縫鏈接，因此可選擇同系列的軟件相互配合以實現BIM技術在隧道建設的應用。所以說在隧道 bim建模軟件用到以下軟件。

ProjectWise：協同管理平臺，負責全生命周期內信息協調和數據管理

Open Roads Designer ：隧道bim建模軟件

DELMIA：仿真應用平臺，用于對施工工法的動態仿真和施組計劃的制作

3DVIA：三維展示平臺，用于設計模型的輕量化展示等

下面著重介紹下艾三維技術的OpenRoads Designer地下設施和道路設計軟件

一、OpenRoads Designer 地下設施和道路設計軟件介紹

艾三維技術的OpenRoads Designer 是一款功能完善、全面詳細的設計應用程序，適用于勘測、排水、地下設施和道路設計，取代以往通過 InRoads、 GEOPAK、MX 和 PowerCivil 提供的所有功能。引入全新的綜合建模環境，提供以施工驅動的工程設計，有助加快路網項目交付，統一從概念到竣工的設計和施工過程。該應用程序提供完整且詳細的設計功能，適用于勘測、排水、地下設施和道路設計。

艾三維技術的OpenRoads Designer 重新定義了生成設計和施工交付成功的最佳實踐，并確保整個項目交付過程和資產生命周期中的數據交換。使用 OpenRoads Designer，您可以：

（1）快速從各種數據源收集背景數據，例如點云、三維實景網格、地形數據、圖像和地理信息，將真實背景融入您的項目。

（2）實現指數級建模性能增長，以模型為中心生成設計交付成果。

（3）支持用戶跨團隊、跨地點、跨專業共享項目信息，并確保準確性和安全性。

（4）使用構件庫服務管理和交付功能組件，保證所有工程工作組之間一致的衍生式設計。

（5）訪問文檔中心，為整個項目中資產的所有工作生成多專業文檔。

（6）與公眾和利益相關方共享逼真的可視化效果，從而收集反饋、提高公眾參與度并加快項目審批。

二、OpenRoads Designer地下設施和道路設計軟件功能介紹

（1）訪問制造組件：訪問組件中心 (Component Center), 這套云服務支持快速訪問，并且更加一致的使用制造組件、機構或項目具體內容和標準。通過多領域項目團隊在特定應用與產業中使用參數化組件，同時支持人員之間的知識共享，使整個資產生命周期的組件信息持續性。

（2）自動出圖：使用文檔中心來自動生產高質量圖紙，包括與整體項目一致的多領域文檔設置。在圖紙定位中獲得項目的實時視圖。一旦設計改變，圖紙也會隨之改變。直接在圖紙中編輯， OpenRoads Designer將更新源幾何圖形。

（3）創建水平和垂直對齊：使用對象導向的坐標幾何和線形設計功能，快速創建精準的水平和垂直對齊，提供智能化更新。使用高程剖面圖顯示表面信息和與水平線形相關的垂直線形。

（4）創建剖面圖和截面圖：從設計中的任意點創建剖面圖和截面圖。借助動態截面在修改設計時實時查看更新。您可以查看地面變化以反映設計編輯，包括地表特征、道路組件，和限制或車站等注釋。

（5）設計和分析鐵路廊道：使用沉浸式鐵路廊道建模功能支持復雜的建模，符合文件協約的要求使用 2級BIM或更高等級。以一種參數化的表現形式從各個方面簡化復雜的道路開發過程。您可以控制間隔沿鐵路廊道快速移動，現場查看和動態設計所有道路組件。

（6）按地理空間位置查找項目：將數百個支持的坐標系中的地理空間信息轉換并集成到您的設計中。從 OGC Web Map Server中訪問數據，使用實時 GPS 數據，以及創建和引用地理空間 PDF 。

（7）集成點云：輕松將內容廣泛、數量龐大的點云數據集成到設計環境中。您可以對點云數據進行可視化處理、渲染和測量，以加深自己對現狀的了解，并加快尺寸標注和建模速度。

（8）集成光柵圖像：輕松集成各種類型的光柵圖像，包括航拍和衛星圖像，以及掃描文檔?？梢詮膸资N支持的文件格式中選擇需要的格式，其中包括 Google Earth KML、CALS、BMP、 TIF 、GeoTIFF、JPG 等。

（9）集成實景網格：將利用 ContextCapture 軟件創建的具有照片質感的精確三維實景網格整合至您的設計中。這些高度真實的模型可直接用在設計環境中，作為您設計和施工建模的基礎，幫助您更快地設計出更高質量的模型。

（10）對地形進行建模和分析：創建既包含地形數據又包含公路或場地特征的智能模型。您可以根據特征一目了然地區分設計中的結構、外觀和符號。

（11）對整個雨水和污水管網進行建模、分析和設計：創建、操縱、設計和分析與您的公路設計完全集成的雨水和污水管網。您可以操縱平面圖或剖面圖視圖中的管網，不僅顯示排放系統模型，還顯示其他公用設施。

（12）進行設計時間分析：通過設計時間分析確保深入了解整體項目績效，以獲得各種分析的最優設計結果，如對排放系統、地形、安全性、坡度、現場可見性、滑水的分析。

（13）復用常用設計布置：使用土木工程單元確保實施標準、提高設計質量并消除重復設計通用配置的需要。如果您可以設計，土木工程單元就可以處理。對土木工程單元的簡潔性和復雜度沒有限制。

（14）可視化設計：借助約束驅動的模板、上下文敏感的直觀界面和動態三維建模工具體驗實時設計。在建模工作流中按需隨時將設計可視化。無需執行轉換、軟件或特殊工作流流程。

（15）在個性化環境中工作：您可以放心地在適當的環境中處理每個項目，因為您所需要的設置和標準都將自動得到應用。您還可以利用個性化的建議幫助您充分發揮軟件的功用。
