基于BIM技術的裝配式建筑智慧建造

一種裝配式建筑的BIM解決方案

采用Revit軟件創建模型，Navisworks軟件進行碰撞檢測，Navisworks與Microsoft Project軟件結合進行施工模擬，Lumion軟件進行實時漫游。

軟件功能簡介：

1）Revit。對建筑、結構、機電等不同專業建模，對模型進行分析和沖突檢查，還可與其他軟件鏈接，進行數據交互，并能夠進行參數化設計，在修改一處問題后，可自動對所有的相關設計進行修改。

2）Navisworks。其常用功能是Clash Detective和Timeliner。Clash Detective主要功能是對項目模型的碰撞進行識別和檢測。Timeliner主要利用動畫和圖像做進度模擬。

3）Microsoft Project。是項目管理軟件，幫助項目經理進行進度和成本控制。

4）Lumion?？焖黉秩拒浖?，可渲染出高清效果的視頻圖像。

在裝配式建筑構件開始生產之前，借助BIM技術，統籌考慮設計、制造、安裝的各種需求，把實際的制造安裝過程通過BIM模型先虛擬實現一遍，包括設計協調、制造模擬、安裝模擬等，發現所有可能出現的問題，并一一提前解決。實際生產、安裝時，結合互聯網、數控機床等技術和設備，對制造安裝過程進行信息跟蹤和自動化生產。

其基本流程如圖8所示。

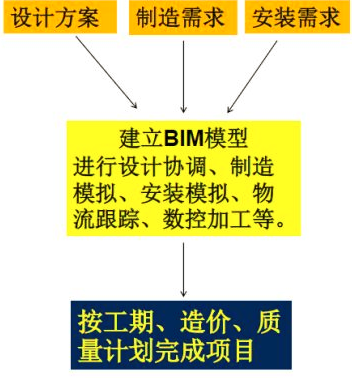

圖8 BIM技術在裝配式建筑項目中的應用流程

3.1 基于BIM的裝配式建造深化設計

通過建立標準化BIM構件庫。進行BIM構件拆分及優化設計。利用BIM模型，自動碰撞檢查。設計構件清單，輸出構件詳圖，進行信息化管理（圖9）。

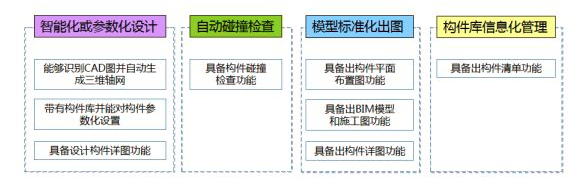

圖9 基于BIM的裝配式建筑深化設計內容

3.2 基于BIM的裝配式建筑構件生產

借助BIM數據庫平臺，匯總構件拆分信息。利用BIM模型進行構件加工圖設計和工廠化生產，通過計算機輔助制造，實現預制構件的數字化制作（圖10-13）。

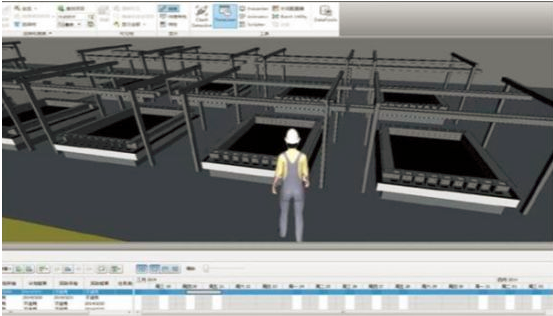

圖10 基于BIM的裝配式建筑構件工廠化生產

圖11 基于BIM的構件拆分

圖12 基于BIM的構件加工

圖13 預制構件的數字化制造

圖14 預制構件生產廠車間情況

3.3 基于BIM技術的裝配式建造

基于BIM技術的裝配式建造，即將傳統的2D的建筑設計圖紙演變成為3D實物、4D施工安排、5D現金流的一個過程。利用了計算機4D模擬技術，在施工前為施工計劃做“彩排”，找出問題并及時協調。

基于BIM技術的裝配式建造典型優點如下：

1）提升品質。BIM的應用，使施工單位進場前完成綜合調整、方案預演等前期準備，掌握施工難點，減少施工錯誤，回避不必要風險。

2)加快進度、控制成本。根據施工組織設計模擬實際施工，確定合理的施工 方案指導施工，確保了設計和安裝的準確性，提高了安裝一次成功的概率， 減少了返工，降低了損耗，并節約了工程造價。

3）數字化管控。利用互聯網、移動通訊、攝影攝像技術，把預制、預加工等工 廠制造的部件、構件的加工、運輸、安裝全過程，把隱蔽工程、特殊構造的 施工記錄，把現場施工進度等情況與BIM 模型整合，進行全方位管理。

基于BIM的裝配式建造見圖15-16。

圖15 裝配式建筑BIM模型

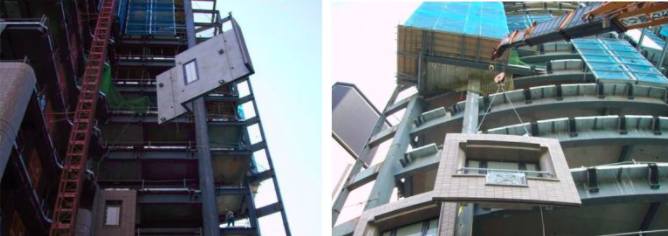

圖16 基于BIM的裝配式預制構件吊裝現場
