激光掃描建模和無人機傾斜攝影實景建模的區別

隨著實景三維中國建設計劃的推進，大規模、大范圍、高精細的實景三維生產需求日益增長。與此同時，在商業軟件迅速發展的背景下，滿足實景三維建模需求的方法逐漸增加。

目前，最為普遍且受歡迎的實景建模方式是激光掃描建模和傾斜攝影建模。接下來，我們一起來了解下這兩種方式有什么區別和優勢，適用于哪些地方。



一、數據獲取方式

激光掃描建模：通過高速激光掃描測量的方法，大面積高分辨率地快速獲取被測對象表面的三維坐標數據。獲取方式簡單，數據精度高，但耗時長。



傾斜攝影建模：傾斜攝影技術是通過在飛行平臺上搭載一臺或多臺傳感器，同時從一個垂直、四個側視等不同角度采集影像。數據獲取方式較為復雜，需要設計測量航線，但數據精度低，耗時短。



二、建模方式

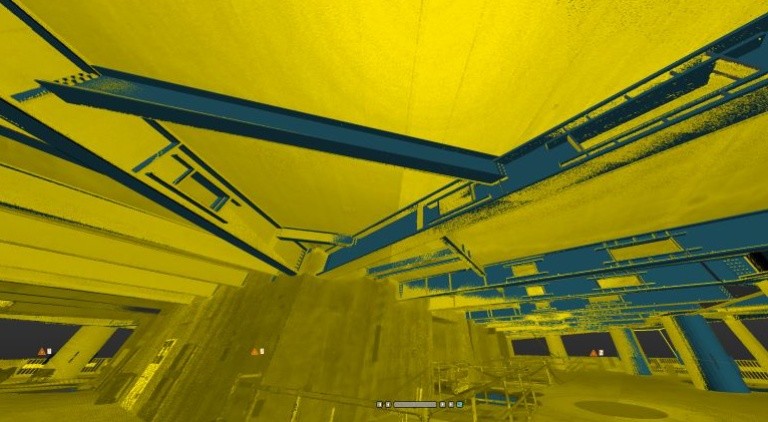

激光掃描建模：掃描后的點云數據需要經過初處理。因為在激光掃描的過程中，數據的獲取常常會受到物體遮擋、光照不均勻等因素的影響，造成復雜形狀物體的區域掃描盲點，形成孔洞。所以需要對三維點云數據進行去噪、簡化、配準以及補洞等預處理。



經過處理后的點云數據，可以使用實景建模軟件ContextCapture進行建模，ContextCapture可以更好地評估點云并生成更精確的三維模型。

ContextCapture軟件詳情：ContextCapture（CC）實景建模軟件

傾斜攝影建模：傾斜攝影后采集的圖像，可以利用景建模軟件ContextCapture進行自動化建模。值得注意的是，經過ContextCapture建成后的模型非單體化模型，如果需要獲取單體化模型，需要利用天際航的DP-Modeler進行單體化建模。

DP-Modeler軟件詳情：DP-Modeler圖像快速建模系統

三、應用范圍

激光掃描建模：適用于小范圍建模，可在室內、室外使用。

傾斜攝影建模：適用于大場景建模，只能用于室外。



四、優缺點

激光掃描建模：

1.優點：模型精度高，操作較簡單，標靶球拼接迅速，紋理信息精準；

2.缺點：外業采集耗時較長，拼接精度要求高，采樣率分布不平衡，難以獲得高層信息。



傾斜攝影建模：

1.優點：外業采集效率高，模型真實性高，大面積紋理信息獲取較容易；

2.缺點：對計算機硬件要求高，操作難度大，空大計算耗時長，單體紋理信息精確度低。



五、建模所需軟硬件

激光掃描建模：激光掃描建模應用天寶激光掃描儀+ContextCapture實景建模軟件。

目前，市面上使用面較廣的三維激光掃描儀是天寶的Trimble X7 3D激光掃描儀和Trimble  SX10 掃描全站儀。

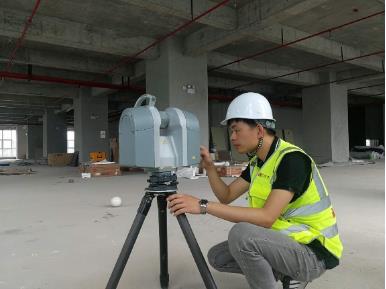

1.Trimble X7 3D激光掃描儀

Trimble X7專為測量，建筑，工業和法證應用而設計。掃描儀具有Trimble X-Drive技術，測量級自動整平和智能校準系統。集成了簡化的工作流程，使用Trimble Registration Assist能在現場自動注冊點云數據。

Trimble X7還包括高性能相機，可創建集成到項目中的全景圖像。這樣就可以導出完全注冊的，有照片顏色的點云。這種組合使掃描和圖像可以被捕獲，完全注冊在一起，完善，控制并導出各種已建立的數據格式。

Trimble X7激光掃描儀系統旨在使所有掃描人員都能快速輕松地捕獲精確的3D掃描數據，以生成高質量的可交付成果。



2.Trimble SX10 掃描全站儀



Trimble SX10影像掃描儀為測繪、工程設計和掃描專業人員提供世界上最具創新的解決方案，重新定義了日常測繪設備的功能。

Trimble SX10將改變您的工作方式。這種新的通用解決方案能采集高密度 3D 掃描數據、增強型 Trimble VISION 影像數據和高精度全站儀數據的任意組合數據，讓您可以準確地捕獲所需的內容，節約每一項工作的時間和資金。

借助 Trimble 全新閃電 3DM，SX10 既能在單臺儀器上捕獲高精度全站儀測量結果， 同時又能實現真正的高速 3D 掃描，從而提供前所未有的高精度和測量性能。

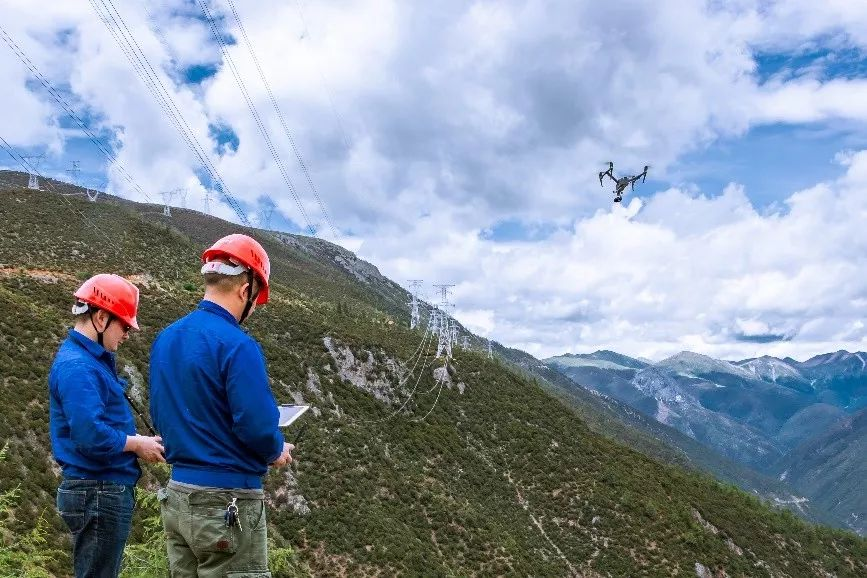

傾斜攝影建模：傾斜攝影建模需要應用大疆無人機+EFly智能航測軟件+ContextCapture實景建模軟件。

EFly智能航測軟件是一款集合了多種無人機航測技術的自動數據采集終端，軟件踐行“平民化”無人機航測整體解決方案，充分研究航測一體化整體流程，為充分保留用戶操作習慣，提升無人機航測數據生產效率，基于AutoCAD、中望CAD底層研發實現了“ES3D二三維一體化測繪系統”，全面兼容CAD二次開發軟件，讓廣大CAD用戶全面掌握無人機航測高精度生產流程。



EFly智能航測軟件詳情：EFly智能航測軟件

如果，您想采購天寶X7 3D激光掃描儀/SX10全站儀、ContextCapture實景建模軟件、EFly智能航測軟件、DP-Modeler精細化單體建模軟件，或者有激光掃描建?；騼A斜攝影建模需求，歡迎聯系我們：18122393143。
