結構設計常見問題解析匯總

1.結構類型如何選擇？

解釋：

（1）對于高度不超過150米的多高層項目一般都選擇采用鋼筋混凝土結構；

（2）對于高度超過150米的高層項目則可能會采用鋼結構或混凝土結構類型；

（3）對于落后偏遠地區的民宅或小工程則可能采用砌體結構類型。

2.結構體系如何選擇？

解釋：對于鋼筋混凝土結構，當房屋高度不超過120米時，一般均為三大常規結構體系——框架結構、剪力墻結構、框架—剪力墻結構。

（1） 對于學校、辦公樓、會所、醫院以及商場等需要較大空間的建筑，

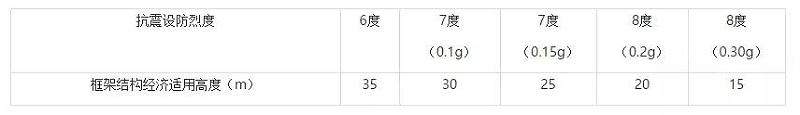

當房屋高度不超過下表時，一般選擇框架結構；

當房屋高度超過下表時，一般選擇框架-剪力墻結構；

（2） 對于高層住宅、公寓、酒店等隔墻位置固定且空間較小的建筑項目一般選擇剪力墻結構。當高層住宅、公寓、酒店項目底部一層或若干層因建筑功能要求（如大廳或商業）需要大空間時，一般采用部分框支剪力墻結構。

（3） 對于高度大于100米的高層寫字樓，一般采用框架-核心筒結構。

3.廣州地區某40米高的辦公樓采用框架結構體系合理嗎？

解釋：不合理。7度區框架結構經濟適用高度為30米，超過30米較多時應在合適的位置（如樓梯、電梯、輔助用房）布置剪力墻，形成框架-剪力墻結構體系。這樣子剪力墻承受大部分水平力，大大減小框架部分受力，從而可以減小框架柱、框架梁的截面和配筋，使得結構整體更加經濟合理。

4.框架結構合理柱網及其尺寸？

解釋：

（1）柱網布置應有規律，一般為正交軸網。

（2）普通建筑功能的多層框架結構除個別部位外不宜采用單跨框架，學校、醫院等乙類設防建筑以及高層建筑不應采用單跨框架。

（3）僅從結構經濟性考慮，低烈度區（6度、7度）且風壓?。ㄐ∮?.4）者宜采用用大柱網（9米左右）；高烈度區（8度及以上）者宜采用中小柱網（4~6米左右）。

（4）一般情況下，柱網尺寸不超過12米；當超過12米時可考慮采用鋼結構。

5.框架結構材料合理選擇？

解釋：（1）混凝土：多層框架柱混凝土強度等級可取C25、C30，高層框架柱混凝土強度等級可取C35、C40。梁混凝土強度等級可取C25、C30。

（2）鋼筋：一般情況下梁、板、柱鋼筋采用HRB400，梁縱筋可用HRB500。

6.框架結構樓蓋形式合理選擇？

解釋：（1）框架結構樓蓋可采用單向主次梁、井字梁、十字梁形式。從結構合理角度考慮次梁的布置應使得單向板板跨為3.0米左右，雙向板板跨為4.0米左右。

（2）從建筑功能考慮，一般來說，學校、商場一般采用井字梁、十字梁較多；辦公樓、會所、醫院一般采用主次梁較多。

7. 框架柱截面合理尺寸確定？

解釋：（1）框架結構柱截面通常由軸壓比限值控制，一般情況下，柱計算軸壓比=軸壓比規范限值-0.1較為合適。

（2）除甲方對經濟性有特殊要求時，一般情況下，多層框架柱截面尺寸改變不超過2次；高層框架柱截面尺寸改變不超過3次。

（3）柱截面形狀一般為矩形（長寬比一般不超過1.5），且柱截面長邊平行于結構平面短邊方向。

（4）當層數為10層時，方形柱尺寸700~1000mm；當層數為5層時500~800，大柱網取大值，小柱網取小值。

8.梁截面合理尺寸確定？

解釋：（1）在正常荷載情況下，框架梁截面高度可以按L/13估算，單向次梁截面高度可以按L/15估算，雙向井字梁截面高度可以按L/18估算。

（2）梁截面寬度可取為梁高的1/3~1/2。

（3）最終梁截面尺寸根據計算結果確定，一般情況下應確保絕大多數梁支座配筋率為1.2%~1.6%，不宜超過2.0%，跨中配筋率為0.8%~1.2%。

（4）框架梁高度一般為600~800mm，寬度一般為250~350mm；次梁截面高度為500~600mm，寬度一般為200~250mm。

9.樓板合理厚度確定？

解釋：（1）在正常荷載及正?？缍确秶鷥?，單向板板厚約取h=L/30，雙向板板厚約取h=L/38，懸臂板板厚約取h=L/10，并應使得計算配筋接近構造配筋。

（2）實際工程中一般板厚取值為100mm、120mm、150mm較多。

10.懸臂結構設計注意事項？

解釋：懸臂結構屬于靜定結構，安全度較低，因此設計時應適當加大安全儲備（實配鋼筋比計算配筋增大約30%）。懸臂梁跨度盡量控制在3.5米以內，懸臂板盡量控制在1.2米以內。如超出此范圍，應特別注意撓度和裂縫的驗算或采用其他結構形式（如設置斜撐等）。

11.框架結構各構件材料用量大致比例？

解釋：框架結構由梁板柱構件組成，多層框架結構其材料用量比例大致如下：

混凝土量：梁—約30%，板—約55%，柱—約15%；

鋼筋量：梁—約50%，板—約25%，柱—約25%。

因此，設計框架結構時，應注意柱網大小、板厚取值及梁配筋率的控制，確保結構經濟合理。

12.混凝土容重一定要大于25嗎？

解釋：《荷規》規定鋼筋混凝土容重為24~25KN/㎡。工程設計中大多數設計單位和審圖機構都要求考慮混凝土構件表面抹灰重量而將混凝土容重相應提高，如框架結構或框剪結構取25.5KN/㎡，剪力墻取26KN/㎡。

實際上直接取25KN/㎡也是可以而且是合理的。因為實際梁板、梁柱節點會有一部分重合部分，而軟件并未考慮此因素，即梁板及梁柱節點區重復計算了多次重量，這部分重量一般足以抵消構件抹灰重量。

13.風荷載信息中結構基本周期需要考慮填充墻作用而折減嗎？

解釋：此處結構基本周期主要用于計算風振系數，多數設計單位和審圖機構在風荷載信息中填的結構基本周期都是未進行折減的，即直接填入計算周期。

實際按照相關結構理論和規范要求，此處應該填折減后的結構自振周期，因為在風荷載作用下，結構必然處于彈性狀態，填充墻肯定沒有開裂和破壞，其斜撐作用會使得結構剛度增大，周期減小，因此填入折減后的結構自振周期才是符合實際情況而且是最合理的。但填入未折減的結構自振周期，風振系數是偏大，風荷載也是偏大，對于結構是偏安全的。

14.框架結構平均重度大致規律？

解釋：采用輕質砌塊的常規框架結構6、7度區平均重度為12~13KN/㎡，8度區為13~14KN/㎡；當內部隔墻少時取低值，當內部隔墻多時取高值。

15.框架結構需要控制哪些整體指標？

解釋：需要控制層間位移角、位移比、抗側剛度比及樓層受剪承載力比，不需要控制周期比。剪重比、剛重比很容易滿足規范要求的。

16.框架結構抗側剛度比及樓層受剪承載力比不滿足規范怎么辦？

解釋：當底部層高較大時，特別容易造成框架結構抗側剛度比及樓層受剪承載力不滿足規范要求。此時，一般可以采用加強層高較大樓層框架柱和框架梁的截面，必要的時候需要改變結構體系，采用框架-剪力墻結構。

單獨在底部層高較大樓層處設置剪力墻或斜撐的方法在計算結果上可以解決上述問題，但使得結構體系較為怪異，底部為框剪結構上部為框架，這其實并不妥當，相當于超限工程。

17.水平力的夾角和斜交抗側力構件方向的附加地震數的區別？

解釋：兩個參數不同之處

（1）水平了的夾角不僅改變地震作用的方向而且同時還改變風荷載作用的方向；斜交抗側力構件方向的附加地震方向角僅改變地震作用的方向。

（2）側向水平力沿整體正交坐標方向作用與沿某夾角方向作用的計算結果應該取其最不利組合來進行構件的設計，但軟件中“水平力夾角”參數不能自動取其最不利組合，必須由工程師對計算結果一一比較包絡設計。而“斜交抗側力構件方向的附加地震數”參數是可以自動考慮最不利組合，直接完成構件截面設計。

18.屋頂構架是否必須滿足扭轉位移比的要求？

解釋：從工程實際分析，對于屋頂構架或高出屋面較多的構筑物，應參與結構整體分析計算，但可適當放寬其扭轉位移比限值的要求。

19.框架柱軸壓比超限怎么辦？

解釋：方法有二：（1）加大柱截面；（2）提高柱混凝土強度等級。

20.框架柱計算縱筋較大怎么辦？

解釋：

（1）框架柱一般情況下為構造配筋，若少數框架柱或頂層框架柱可能出現計算配筋（即計算縱筋大于最小配筋率），可調整柱截面形狀（X向配筋較大則將柱Y向加長，Y向配筋較大則將柱X向加長）。

（2）如很多框架柱都出現計算配筋，則應考慮在合適的位置設置剪力墻成為框架-剪力墻結構，減小框架部分受力。

21.梁抗彎超筋怎么辦？

解釋：當建筑允許時優先加大梁高；建筑不允許時加大梁寬；梁截面尺寸無法改變時應調整樓蓋梁布置，改變梁的受力狀態。

22.梁抗剪超筋怎么辦？

解釋：如果梁較短且是高烈度區，有效方法是將梁高做小，梁寬做大。

23.梁剪扭超筋怎么辦？

解釋：一般是由于垂直于該梁的次梁彎矩引起的，有效方法是將該次梁點鉸接。

24.框架梁柱節點抗剪不足如何解決？

解釋：對于高烈度區（8度及其以上地區）框架結構經常容易出現節點抗剪不足的問題，尤其是異形柱結構。解決節點抗剪不足有效的方法有兩種：

（1）把框架梁做寬或者框架梁在節點處水平加腋；

（2）在合適的位置設置剪力墻成為框架-剪力墻結構，減小框架部分的內力。

25.框架柱縱筋上層比下層大合理嗎？

解釋：框架柱是壓彎構件，上部（尤其是頂層）框架柱一般都是軸壓力比較小，彎矩比較大，這是屬于大偏心受壓狀態。

大偏心受壓狀態下軸壓力是有利的，即軸壓力越大配筋越小，軸壓力越小配筋越大。因此在高烈度區或大柱網的情況下就會出現框架柱越到上部樓層柱縱筋越大的現象。

26.梁撓度超限怎么辦？

解釋：鋼筋混凝土受彎構件的撓度應按荷載的準永久組合計算，即不考慮風荷載和地震作用，一般情況下僅考慮1.0恒+0.5活。

（1）當計算的長期撓度不大于規范限值的1.20倍時，可以用指定施工預起拱值的辦法解決，一般施工預起拱值為L/400。

（2）當計算的長期撓度大于規范限值的1.20倍時，應加大梁高。

27.梁計算裂縫超限怎么辦？

解釋：鋼筋混凝土構件的計算應按荷載的準永久組合計算，即不考慮風荷載和地震作用，一般情況下僅考慮1.0恒+0.5活。容易出現梁計算裂縫超限的情況是：

（1）跨度大于6.0米的簡支梁或跨度超過9米的連續梁；

（2）低烈度區跨度大于9.0米且支座配筋率超過2.0%的框架梁；

當計算裂縫不大于規范限值的1.1倍時，可以小直徑縱筋減小計算裂縫寬度；

當計算裂縫大于規范限值的1.1倍時，應優先考慮加大梁高。

28.什么是樓板大開洞？

解釋：當樓板開洞尺寸大于1個柱網尺寸且洞口尺寸超過對應邊長的30%時，一般就可以認為是大開洞。

29.樓板大開洞應采取什么加強措施？

解釋：（1）加厚洞口附近（樓板削弱的那個部分）樓板（一般為相鄰樓板厚度的1.25倍），配筋率雙層雙向0.25%；

（2）在洞口周邊設置邊梁，當不能設置明梁是可以設置暗梁，邊梁及暗梁的配筋應加強。邊梁的縱筋要放大1.25倍，腰筋應為抗扭腰筋；暗梁寬度可板厚的2~3倍，縱向鋼筋配筋率為1.0~1.5%。

（3）計算分析時應在“特殊構件補充定義”中定義為“彈性膜”。
