地下綜合管廊運營維護方案設計

綜合管廊運營維護是一項綜合程度較高的系統性工作，綜合管廊運營維護體系由以下三個方面構成：

1)穩定可靠的監控系統。

2)高效準確的數據分析評估系統。

3)運營維護措施。

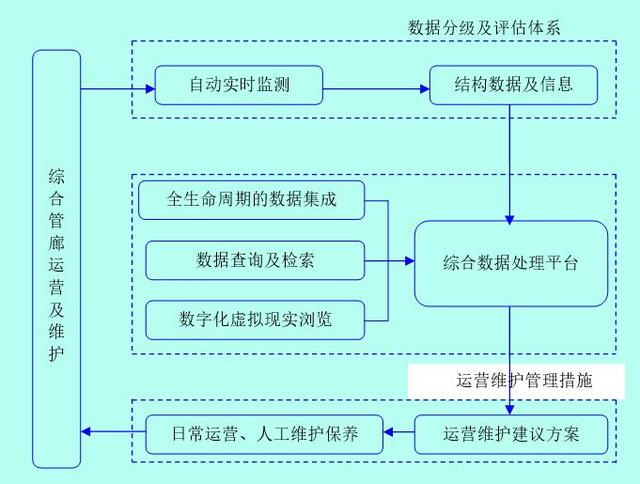

運營及維護體系結構圖

綜合監控系統集合了計算機技術、通信技術、傳感器技術和自動化技術。

監控系統分為底層和上層。底層包含設備監控、火災監控、視頻監控、環境監控及安全防范五大系統，實現現場信號的統一采集與控制。上層采用綜合數據處理平臺，為綜合監控系統、電力生產管理系統、燃氣管理系統、給排水管理系統等提供數據服務。

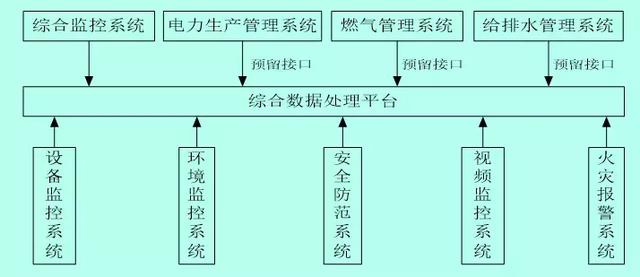

綜合監控系統組成

綜合數據處理平臺是管廊監控系統的核心，是管廊信息的匯聚地。綜合數據處理平臺接收管廊內部各區域控制器的數據（包括傳感器信息，故障報警信息，日志記錄等），在綜合數據處理平臺中按管理需求重新進行分組匯總，使系統數據按功能權限訪問。綜合監控系統通過整體數據處理平臺的架構，使綜合監控系統及各專業管理系統可以在統一界面下按需訪問各自的數據，按權限對設備進行控制，實現在管理中按需控制。

監控系統在網絡體系構建上，采用基于工業以太網傳輸的三層網絡結構體系?，F場設備層實現數據采集、監測及控制功能；網絡層將整個綜合監控系統中的服務器、工作站及現場ACU等模塊進行聯網分析；應用層實現集成的監視、控制和管理。

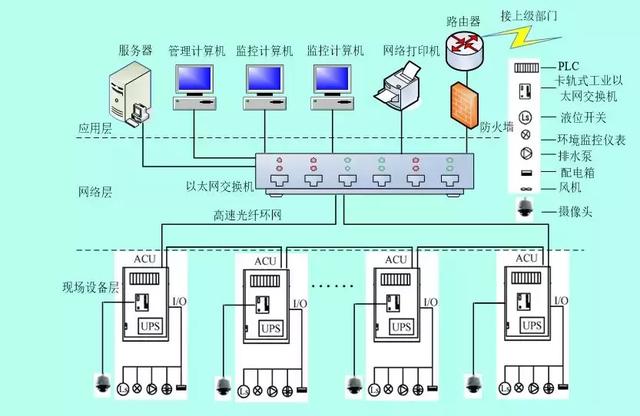

監控系統網絡結構體系框圖

現場設備層完成對管廊內環境系統的溫度、濕度、氧氣含量、有害氣體濃度，給水管道的流量等進行監測，具體見下表。

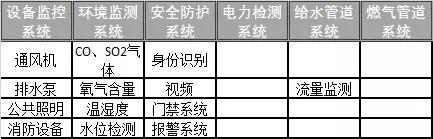

ACU設備信息監測表

ACU控制器分為就地模式和遠程模式。

就地模式用于現場設備的調試。

遠程模式根據綜合監控系統的指令和控制器預設的程序，對以下內容進行管理：

各區間內照明配電主要開關的分合狀態；故障報警監測及自動控制狀態；現場安全防范系統報警時開啟相應區間照明。

通風系統：機械通風裝置運行狀態；故障報警監測及自動控制；當某區段氧含量過低（低于19%），或溫度過高（高于40℃），或濕度過高（高于90%），或需人員進入進行線路檢修時，啟動該區間的機械通風裝置。

火災報警系統：當火災自動報警系統傳來火警信息時，停止管廊內正在運行的機械通風裝置。

排水系統：排水泵運行狀態、故障報警監測及自動控制，集水坑排水泵根據水位高低控制啟停。
