鋼筋混凝土結構配筋快速準確的方式

2024/05/30

鋼筋混凝土結構特點

鋼筋混凝土結構是現代建筑中最常見的結構形式之一，其獨特的材料組合和優良的力學性能使其在建筑領域得到了廣泛的應用。

鋼筋混凝土結構主要由混凝土和鋼筋兩種材料組成，它們通過粘結作用協同工作，共同承擔荷載。這種結構形式具有以下特點：

1.優良的力學性能：混凝土具有較高的抗壓強度，而鋼筋則具有良好的抗拉性能。將鋼筋嵌入混凝土中，可以顯著提高結構的承載能力和抗變形能力。

2.良好的耐久性和耐火性：混凝土具有較好的耐久性和耐火性，能夠抵抗化學腐蝕和高溫作用。鋼筋在混凝土中的保護作用下，也能保持良好的力學性能。
3.可塑性強：鋼筋混凝土結構具有較好的可塑性，可以通過改變配筋方式和截面尺寸來調整結構的承載能力和剛度。
4.施工方便：鋼筋混凝土結構可以采用預制構件和現場澆筑等多種施工方式，施工效率高，適應性強。

鋼筋混凝土配筋要求

鋼筋混凝土配筋是指在混凝土中加入鋼筋，以改善混凝土的抗拉性能和承載能力。這是建筑工程中非常重要的一環。

在配筋設計時，需要遵循一些基本原則。首先，要根據混凝土結構的受力狀態和要求，確定配筋的數量、位置和直徑。配筋的數量和位置應該合理安排，確保鋼筋的受力均勻，能夠有效地抵抗荷載，并在受力范圍內保持相對穩定。同時，還要考慮到施工的可行性和經濟性，避免造成浪費或者施工困難。
此外，配筋還需要考慮以下因素：
1.混凝土的受力狀態：混凝土受力狀態有受拉、受壓和受彎三種狀態。在受拉狀態下，應在混凝土中設置縱向鋼筋；在受壓狀態下，應在混凝土中設置箍筋和縱向鋼筋；在受彎狀態下，應在混凝土中設置受拉鋼筋和受壓鋼筋。

2.構件的受力狀態：不同構件的受力狀態不同，其配筋方式也應根據受力狀態進行選擇。例如，梁的主要受力狀態是彎曲和剪切，因此應設置梁底部的縱向鋼筋和箍筋，以增加梁的抗剪能力和抗彎強度。

3.鋼筋的屈服強度：鋼筋的屈服強度是指鋼筋在拉力作用下開始產生塑性變形的最小應力值。在設計中，應根據混凝土結構的受力狀態和要求，選擇合適的鋼筋屈服強度，并根據其屈服強度確定配筋的數量和直徑。
最后，需要注意的是，在進行配筋設計時，需要對荷載、構件的尺寸、原材料性能等進行分析，確保配筋計算的準確性。在施工過程中，根據具體的構件類型和作用方式，選擇適當的配筋布置形式和鋼筋直徑。對于復雜和大型的結構，還需要進行施工模擬和受力分析，確保配筋設計的合理性。

鋼筋混凝土配筋軟件

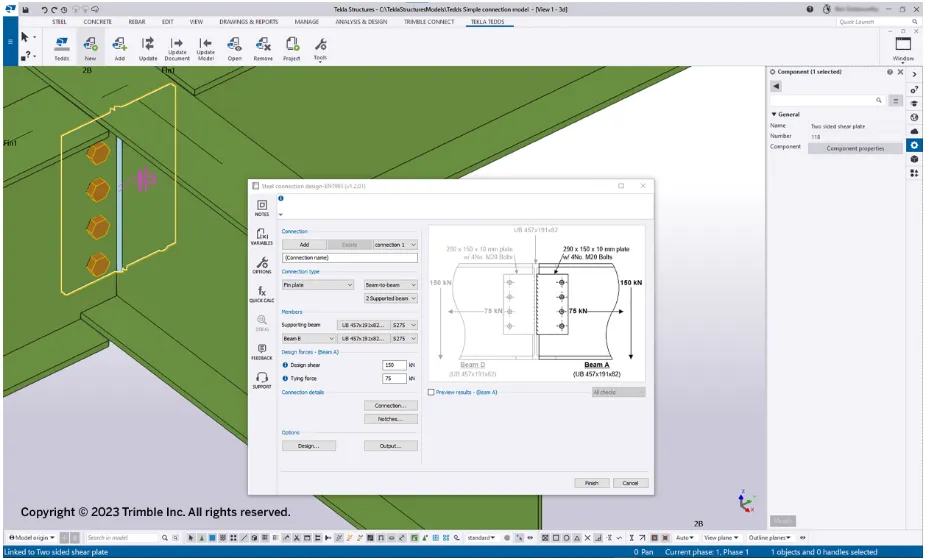

1.Tekla Structures

Tekla Structures是面向施工、結構和土木工程行業的專業BIM深化設計軟件。其特有的基于模型的建筑系統可以精確的設計和創建出任意尺寸的、復雜的鋼結構三維模型，并且模型中包含加工制造以及安裝時所需的一切信息。

Tekla 配筋的優勢
Tekla是最先進的鋼筋深化設計和鋼筋混凝土施工管理BIM軟件，可以簡單直觀而且非常精確地對鋼筋建模。通過Tekla，您可以高效地交流、協調和傳遞信息，從而提高鋼筋混凝土結構的鋼筋裝配和施工效率。

使用Tekla軟件，您可以細化3D中的任何鋼筋結構，自動獲得軟件編號，并直接從模型生成所有文檔。通過使用Tekla自動化鋼筋深化流程，您可以防止圖紙、文檔和協調錯誤的發生，節省時間并及時同步項目中的變更。利用Tekla，您還可以根據您的流程需求高效地查找、使用、輸出報告和傳遞信息，并提高鋼筋制造和施工現場的效率和質量。

微信圖片_20240530174943

軟件詳情：Tekla Structures鋼結構詳圖設計軟件

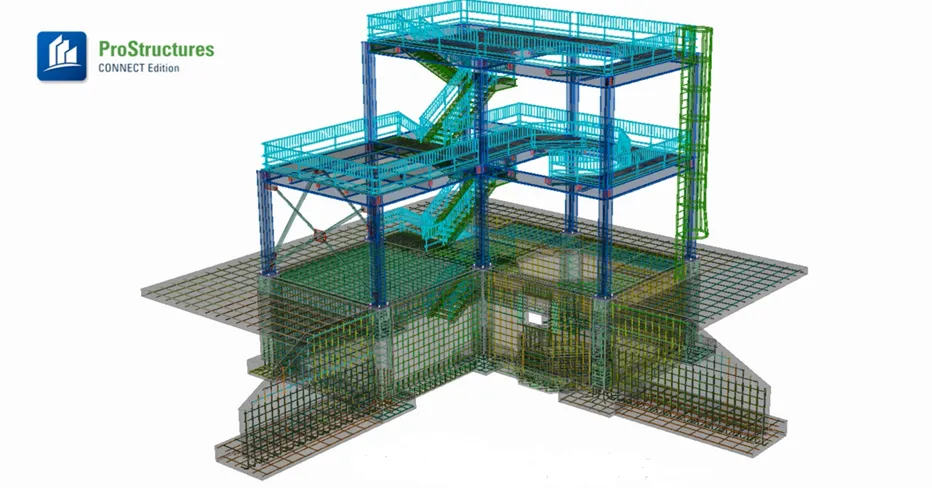

2.ProStructures

ProStructures 是一款功能全面的鋼結構和鋼筋混凝土3D深化建模及詳圖軟件，能高效創建精確的鋼結構、金屬結構和鋼筋混凝土結構三維模型，可用于創建設計圖紙、制造詳圖和鋼筋表。ProStructures 包含 ProSteel（鋼結構深化建模和詳圖軟件）和 ProConcrete（鋼筋混凝土建模和詳圖軟件）兩部分的完整功能，既可以交付高質量的鋼結構詳圖和數控加工數據，也能夠創建精準的3D鋼筋混凝土模型和圖紙。
