圖紙內容
根據圖紙目錄，清理核對圖紙數量，檢查是否有遺漏。
建筑施工圖
1. 設計總說明
1.1 建筑面積、結構形式、柱距、跨度、結構布置情況；
1.2 工程量計算的范圍：關于結構、屋面、墻面、門窗等，清楚投標報價的范圍；
1.3 材料的選用及規格型號、技術要求；
2. 平面布置圖、立面圖、剖面圖：
可統計門窗、室內外鋼梯、屋面彩板、采光板、墻面彩板、屋頂通風器、雨棚、落水管、收邊泛水件、天溝等的工程量。統計時，均應注明每種材料的材質、規格型號。
結 構 施 工 圖
1. 結構設計總說明
1.1 材料：各部位（鋼柱、梁、檁條、支撐等）構件對應的材質，如Q235、Q345，高強螺栓的強度等級要求等；
1.2 焊接質量要求：焊縫質量等級，無損探傷要求，如拼接焊縫質量等級應達到一級，要求100%探傷，二級焊縫20%探傷，涉及到無損檢測費用的計算。
1.3 除銹要求：手工和動力工具除銹（St）、噴射或拋射除銹（Sa）。不同的除銹等級，除銹費用不同。
1.4 油漆（涂裝）要求：油漆種類、涂刷遍數、漆膜厚度，防火等級，各部位的耐火極限。

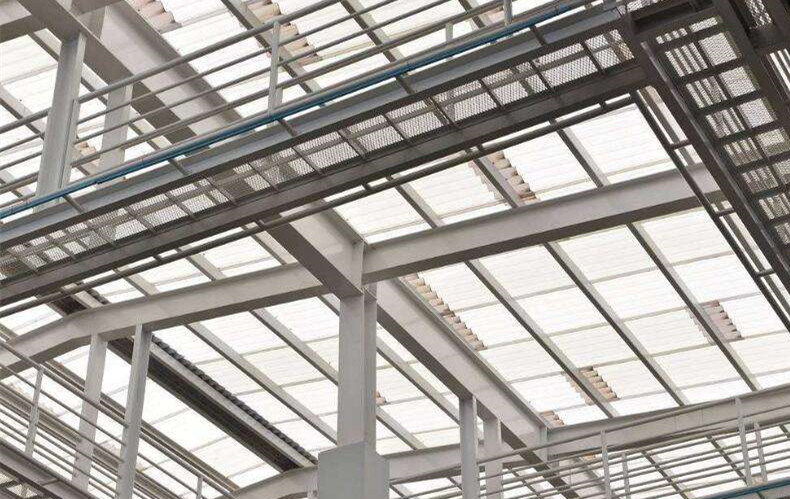

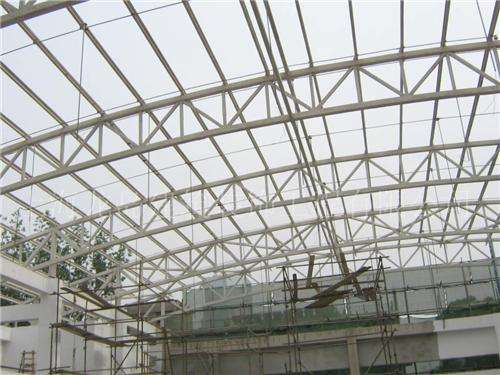

2. 平面布置圖、立面圖、剖面圖、節點詳圖：
2.1 可依次計算如下工程量：
2.1.1 預埋鐵件：包括預埋定位板、預埋螺栓、螺母；
2.1.2 鋼柱、抗風柱、鋼梁、吊車梁；
2.1.3 屋面支撐、系桿、柱間支撐、雨棚骨架；
2.1.4 屋面檁條、墻面檁條、屋面及墻面檁條的隅撐、拉桿；
2.1.5計算過程中，注意計算吊車梁與柱的連接件、墊板，屋面及墻面檁托板，隅撐與鋼柱、梁的連接板，斜拉桿的鋼套管等的工程量，注意統計高強螺栓的數量。
2.2 圖紙列有材料表的，可根據材料表所列零件編號依次核對表中零件尺寸、規格、數量是否準確，是否有少算、漏算、錯算之處。
2.3 注意是否有設計變更和修改、補充說明、答疑等。
計算過程中應注意的事項
1. 關于工程量計算的格式
1.1 鋼結構的重量單位為kg，面積的單位為m2，長度單位為m，計算結果均保留一位小數。
1.2 計算構件重量時，可對構件的零件進行從下到上、從左到右編號，并按此順序進行計算。
1.3 計算式的格式：
1.3.1板材：規格×長度×寬度×數量
如-6×500×300×5，表示該零件板厚δ=6mm，板長度為500mm，寬度為300mm，數量有5件。
重量計算式為：6×0.5×0.3×7.85×
1.3.2型材：規格、長度×數量×比重
如L50×5，L=3500mm×5×3.77，表示肢寬50mm的等邊角鋼，長度為3500mm，數量有5件，比重為3.77kg/m。
重量計算式為：3.5×5×
2. 計算尺寸時的注意的幾點
2.1 注意室內外、鋼柱底板的標高值，是±0.00還是其他的標高值。當用標高值計算長度（或高度）時，應特別注意，不要均按±0.00計算。
2.2 關于變H型截面構件（梁、柱）對應的加勁板、檁條隅撐、女兒墻封檐支架的高度（或長度）的計算，可以按平均的梁、柱的H型截面高度為基數計算。
2.3 屋面檁條長度，均按通長計算，不扣除檁條之間的間隙，另外要注意加上山墻處屋面梁所占的檁條的長度，比如，軸線表示的是屋面梁的中心線，則：檁條的長度=軸線長度+屋面梁寬。
2.4 墻面檁條的計算，應注意門柱、門梁是否為雙拼檁條，其它部位是否有雙拼檁條。
2.5 拉桿的長度，按相應的檁條間距每端加50mm計算，及每根拉桿長度均增加100mm。
2.6 關于收邊泛水件的計算
2.6.1 計算范圍：屋脊蓋板、天溝與屋面板和女兒墻接口處的泛水板、山墻與屋面板接口的泛水板、女兒墻上部的壓頂泛水板、墻面轉角處的收邊板、門窗四周的收邊板、墻面板與磚墻相接處的泛水板、墻面與雨棚相接處的泛水板、雨棚四周的收邊板。如為雙層板，則另計算屋面內板、墻面內板各接口處的收邊件等。
2.6.2 關于收邊泛水板的寬度：一般情況下，收邊泛水件的展開寬度可以按300~400mm計算，女兒墻壓頂和屋脊蓋板的展開寬度按500~700mm計算。實際計算時，可按設計的相應接點詳圖計算。
2.7 變截面梁柱的腹板，投標、分包結算、成本計算時重量均按凈重計算，與甲方辦理結算時先按外接矩形計算。各種連接板均按外接矩形計算。
3. 不能重復計算的部分
3.1 高強螺栓：柱梁之間的連接，吊車梁之間的連接，是兩個構件共用，不能一個構件計算一次。
3.2 屋面支撐、系桿、柱間支撐：有的施工圖在柱間支撐圖上表示出了屋面支撐的部分布置，而在計算屋面支撐時已經計算過了，就不應再計算，在這種情況下，要把屋面支撐和墻面支撐的圖紙對照起來看。
4. 其它應注意的事項
4.1 計算型材的比重時，特別是H型鋼和鋼管，一定不要忘記把該減的厚度減掉。比如計算鋼管的比重時，不要當圓鋼計算，應減去內徑所占面積。
4.2 查閱五金手冊上或其他資料上的材料的比重時，一定要看清楚，不要查錯。
4.3 計算C型檁條的比重時，可以按展開面積計算。
4.4 中空陽光板、鋁塑板及其他裝飾面材等的骨架，勿漏算。
4.5 所有的計算過程，均要求做到認真仔細，千萬不能馬虎大意，一般情況下，應進行兩次計算核對。
