工程行業常用的BIM軟件及應用

BIM建模、應用和管理是一個系統工程，多專業、多部門共同參與才能高效完成，采用計算機與網絡技術手段實現團隊協作、項目數據共享。在協作、共享中，不僅有同一局域網內的協同，也有跨Internet基于云的協同需求。為了實施BIM應用，需要搭建一些專用平臺，這些共同組成了BIM建模、應用和協同管理的網絡、軟件、硬件資源環境。

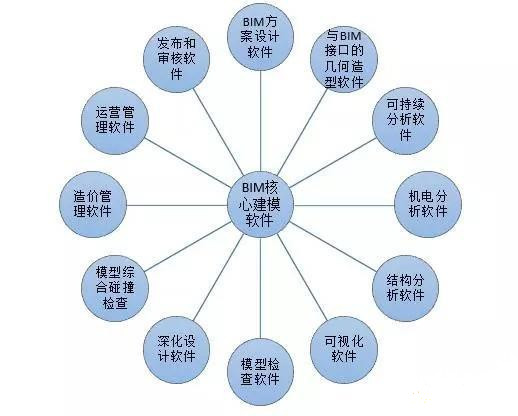

BIM軟件眾多，軟件基本上可以劃分為兩個大類：第一大類為創建BIM模型的軟件，包含BIM核心建模軟件、BIM方案設計軟件以及和BIM接口的幾何造型軟件；第二大類為利用BIM模型的軟件，除第一大類以外的其他軟件，如圖所示。

目前，主流的BIM軟件產品系統有：歐特克（Autodesk）系列、達索（Dassault）系列、奔特力（Bentely）系列等三大系列軟件以及BIM管理平臺、輔助類BIM軟件，根據業務情況選擇應用，以下具體列舉：

1、Autodesk系列軟件

在全球BIM軟件中，歐特克擁有最長的產品線和最廣的行業覆蓋。經過二十多年的發展，Autodesk已經建立了包括圖形平臺、專業三維應用、協同作業等全方位的產品線，其中專業三維解決方案涵蓋了機械、建筑、土木與基礎設施、地理信息系統、數字媒體與娛樂等多種領域。

（1）Revit：建模軟件，使用BIM 工具進行建筑設計、MEP 工程設計、結構工程和施工。

（2）Navisworks：集成多個模型以促進審閱、施工排序模擬和沖突檢測。

（3）AutoCAD Civil 3D：道路工程、土石方、場地、雨水/污水排放系統以及場地規劃建模軟件。

（4）Autodesk Infraworks：提供三維建模和可視化技術。通過更加高效地管理大型基礎設施模型和幫助加速設計流程，可幫助交付各種規模的項目。

2、Dassault系列軟件

達索系統BIM整體方案以項目數據管理平臺為基礎，搭建集規劃、設計、施工、運維為一體的統一軟件架構平臺，并能夠與項目進度流程有機結合，從三維表現、碰撞檢查、進度管理、成本控制、虛擬體驗、培訓運維等各方面綜合服務于整體項目。

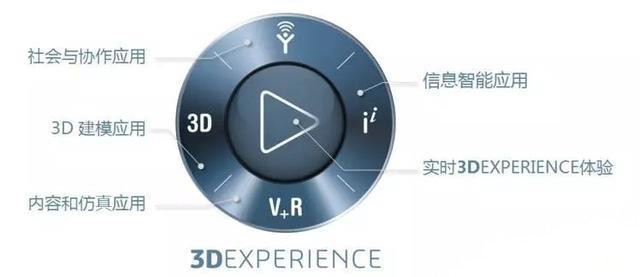

目前市面上的達索PLM平臺分為V5和V6兩個體系架構。V5體系是基于傳統的單機應用模式，而V6體系是基于服務器的云應用模式。在2014年，達索系統在V6體系架構的基礎上推出了3DEXPERIENCE協同平臺，以及基于該平臺的一系列行業解決方案。3DEXPERIENCE解決方案具有如下特征：

3DEXPERIENCE中的BIM解決方案由兩個層次組成：3DEXPERIENCE平臺，以及這個平臺上的一系列行業解決方案包。

3、Bentely系列

PowerCivil是Bentely土木交通行業核心BIM軟件，基于最新的OpenRoads技術。OpenRoads是Bentely土木工程BIM軟件產品的底層技術?；诖思夹g科進行三維建模、設計階段、可視化、設計意圖、信息移動性以及施工驅動的工程等諸多內容。應用OpenRoads技術，可對標準、交付項和歷史數據方面的權益加以保護，同時提供了信息建模功能，以構建智能化的基礎設施。

PowerCivil 不僅適用于公路、鐵路、市政、礦山、港航、水利水電工程，還可以用于商業、工業和環境用地開發項目。內嵌MicroStation，可嵌入Bentely Map、Decartes、Navigator等軟件，并與ProjectWise完全集成，完全滿足BIM應用在GIS、點云處理、渲染動畫、碰撞檢查、施工模擬等方面的應用需求，滿足多專業、多階段的協同工作與管理。

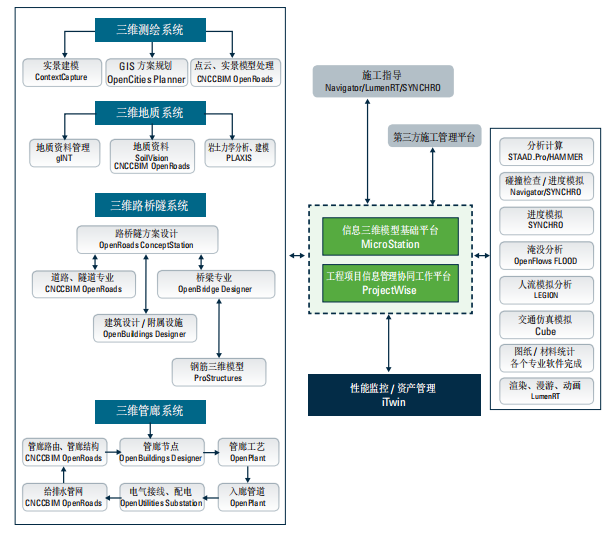

Bentley交通行業整體解決方案

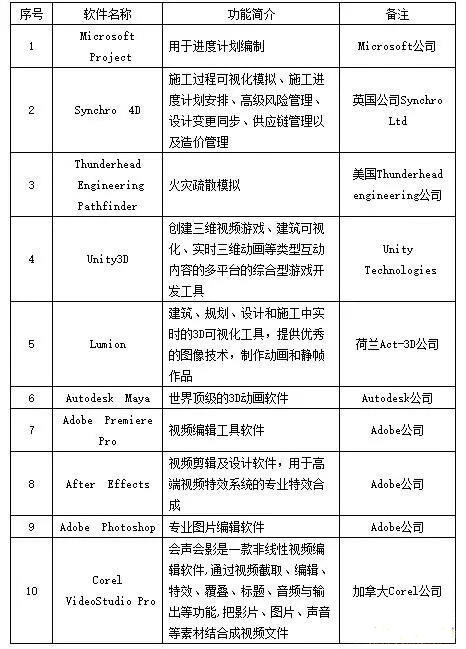

4、BIM輔助類軟件

BIM輔助類軟件主要為：進度計劃編制軟件、人員疏散模擬、三維動畫視頻制作、視頻剪輯合成軟件等。

上面列舉的BIM軟件眾多，要根據軟件間的兼容性，易用性，數據互用性，考慮軟件相互轉換接口，進行合理的技術路線選擇非常重要。以Autodesk系列產品為主的建模軟件主要技術路線，輔以其他專業軟件。
