二次開發-創建族實例(二)

在上一講中，介紹了通過二次開發創建族實例，并獲取族參數，修改角度參數的實現方法，但仍存在一些不足，比如在運行Revit后需要手動將做的族載入的Revit，本講將對其進行改進。并介紹另一種創建族實例的方法。

開發內容如下：

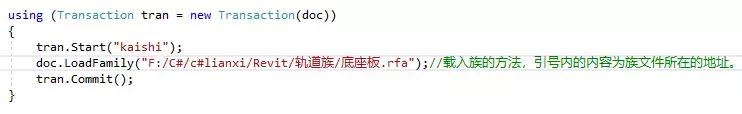

1. 創建事務將軌道板族載入到Revit

關鍵代碼及注釋：

注意事項：在復制族地址時是這樣的"F:\C#\c#lianxi\Revit\軌道族"，C#中需要改為"F:/C#/c#lianxi/Revit/軌道族"這種形式的文件地址樣式。

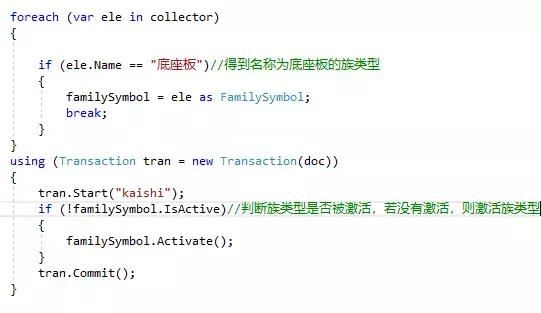

 2. 判斷族類型是否激活

關鍵代碼及注釋：

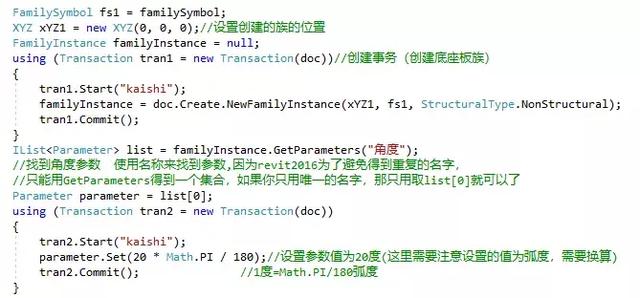

3. 創建此類型族實例，并獲取族參數修改角度參數（第一講已講）

關鍵代碼及注釋：

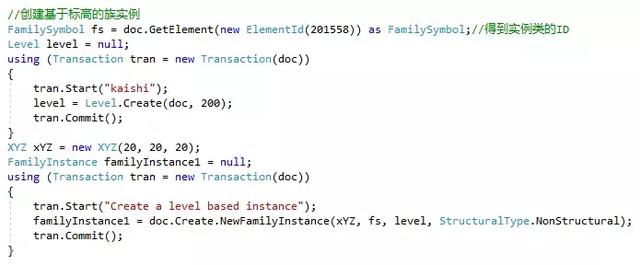

4. 基于標高的族實例創建方法

關鍵代碼及注釋：

小技巧：

查看族實例的族類型ID可以借助Revit Lookup插件

具體操作步驟如下：

首先在Revit中手動創建族實例，并選中；

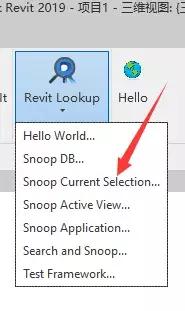

然后點擊附加模塊中Revit Lookup按鈕，選擇Snoop Current Selection選項。操作如圖：

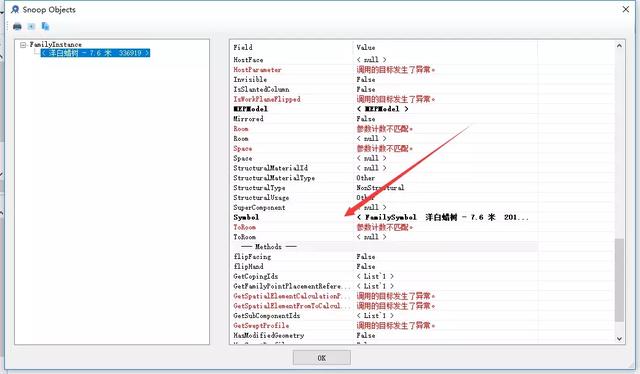

然后單機Symbol字段，這是會看到Id字段，字段內容即為族實例的類型id，操作如圖：

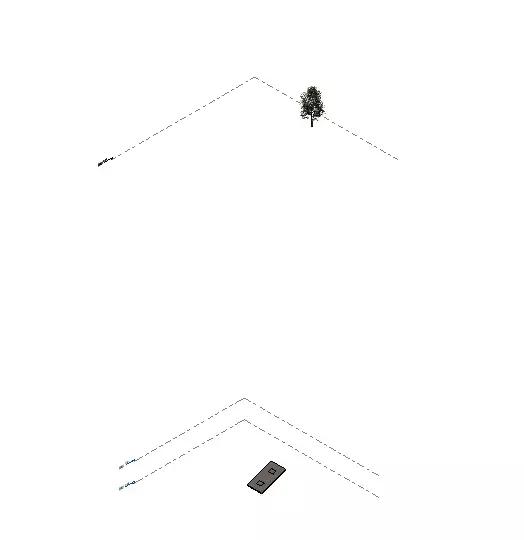

運行結果如圖：

溫馨提示：

在二次開發過程中，熟練地運用Revit Lookup，能夠幫助我們快速、高效地完成開發任務。
