二次結構施工全流程實例解讀

工程實例解讀二次結構施工流程

基層驗收→墻體彈線→植筋→構造柱鋼筋→拌制砂漿→砌筑底標準磚→腰梁下砌磚→腰梁澆筑→砌筑腰梁上部墻→構造柱澆筑→15天后塞縫

1基層驗收、墻體放線

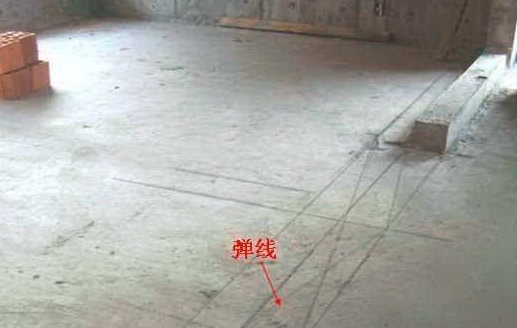

砌筑基層的樓地面浮漿、殘渣清理干凈并彈線。填充墻的邊線、門窗洞口位置線應準確，偏差控制在規范允許范圍內。

2植筋

· 植入深度控制

砌體與柱或剪力墻間的拉結筋，過梁、圈梁、現澆板帶鋼筋與結構連接及構造柱立筋與上下層連接采用植筋方法，結構膠采用合格的結構膠，植入深度不小于12d（ф6拉結筋按80mm施工），間距500mm。

· 植筋膠及拉拔試驗

鉆孔應用吹風機清理干凈，保證鉆孔深度，植筋必須經過拉拔試驗，合格后方可進行后續施工，所需的植筋膠要提前選好廠家，保證性能合格、操作簡單。

3構造柱

· 設置部位及施工流程

【需要設置構造柱的部位】

1) 不同材料交接處；

2) 內外墻交接處；

3) 墻長大于4m；

4) 砌體無約束端；

5) 洞口寬度大于2m。

【構造柱施工流程】

鋼筋綁扎→磚墻砌筑→模板支設→混凝土澆筑

· 截面及模板要求

250×墻厚，配筋為 4ф12（HRB335）ф6@200。構造柱兩側的墻體設馬牙槎，采用先退后進方式，馬牙槎邊口應吊線砌筑構造柱邊貼雙面泡沫膠條，厚度不小于5mm，構造柱所用混凝土的強度等級C20，砌體模板要有可靠的加固及支撐措施。

· 混凝土及鋼筋要求

1）構造柱的混凝土強度等級不宜低于C20；砌體砂漿的強度等級不應低于M5。

2）構造柱的截面尺寸不宜小于240mm × 240mm，其厚度不應小于墻厚，角柱、邊柱的截面寬度可適當加大。柱內的豎向受力鋼筋，對于角柱、邊柱不宜少于4ф14；對于中柱不宜少于4ф12。

· 箍筋要求

3）構造柱的箍筋在樓層上下500mm范圍內宜采用ф6，間距100mm，一般部位宜采用ф6，間距200mm。

· 細部

· 混凝土澆筑

4拌制砂漿

砌筑砂漿不準使用隔夜砂漿，而且使用過程中不準隨便加水，攪拌后的砂漿要盡快在短時間內用完，避免時間過長，砂漿終凝。

5底部

· 標準磚

砌塊填充墻砌筑時，墻底部應砌3皮標準磚。

· 混凝土止水帶

廚衛等防水房間設200mm高素混凝土止水帶。

6墻體砌筑

· 排磚及砌體要求

1）填充墻砌筑時應預選、預排砌塊，并清除砌塊表面污物，剔除外觀質量不合格砌塊。墻體砌筑時應掛線，砌體的平整度、垂直度要隨時用靠尺校正。

· 組砌要求

2）填充墻砌筑應錯縫搭砌，加氣混凝土砌塊搭砌長度一般為不得小于砌塊長的1/3。豎向通縫不應大于2皮砌塊。

· 灰縫要求

3）填充墻砌體的水平灰縫應平直，按凈面積計算的砂漿飽滿度不應小于80％。豎向灰縫應采用加漿方法，使砌砂漿飽滿，嚴禁用水沖漿灌縫，不得出現假縫、瞎縫、透明縫。豎縫的飽滿度不應低于80％。在砌筑砂漿終凝前后時間內，應將灰縫刮平。

· 拉結筋要求

4）填充墻砌體與結構的連接，每500間距設置ф6后植的拉結筋，伸出結構墻柱邊700。拉結筋根數設置根據墻厚，每120mm寬時設置一根，120~240時設置2根，<120時設置一根，>240時設置3根。

7腰梁（窗臺梁）

· 控制要點

1）每層墻高的中部應增設高度為120mm，與墻體同寬的混凝土腰梁。

2）砌體工程的頂層和底層應設置通長現澆鋼筋混凝土窗臺梁，高度不宜小于120mm，縱筋不少于4ф10，箍筋6ф@200；其它層在窗臺標高處，應設置通長現澆鋼筋混凝土板帶，板帶的厚度不小于60mm，混凝土強度等級不應小于C20，縱向配筋不宜少于3ф8。

· 窗臺梁要求

窗臺頂面應澆成內高外低，高差在60mm以上的斜面。

8塞縫

· 砂漿（細石混凝土）

填充墻砌至接近梁底、板底時，預留30~50mm的空隙，待填充墻砌筑完并至少間隔15天后，再用C20細石混凝土或高強度水泥砂漿進行塞縫。

· 磚

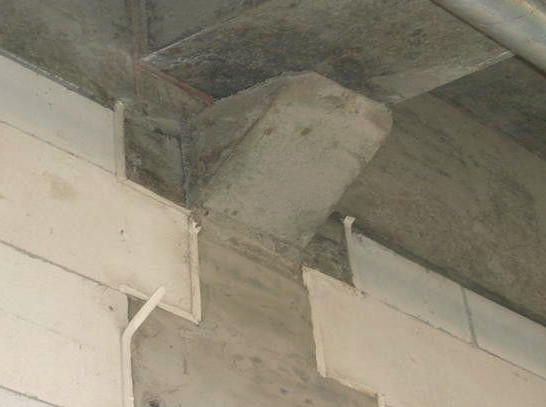

填充墻砌至接近梁底、板底時，以45°～60 °角頂緊；補砌時，對雙側豎縫用高強度等級的水泥砂漿嵌填密實。
