點云數據是怎么產生的？怎么處理？怎么建模？

在現實世界中，我們被無盡的景象所包圍著：高聳入云的建筑、起伏不平的地形、郁郁蔥蔥的植被……如何將這些復雜的立體景象準確地呈現在數字化平臺上？答案就是點云數據。那么，點云數據是怎么產生的？怎么處理？怎么建模？本文就來一一為您解析這些問題。

一、點云數據是怎么產生的？

1. 什么是點云？

點云，顧名思義，即由大量離散點組成的三維數據集。每個點都具有自己的坐標和可能的屬性，如顏色、法線等。它們構成了一個立體空間中的抽樣，每個點都是場景中的一個位置。

2. 點云的獲取方法

要生成點云數據，關鍵在于如何獲取它們。主要的獲取方法包括激光掃描、結構光掃描和立體視覺等。

激光掃描是最常見的點云獲取方法之一。通過激光器發射激光束，掃描場景并測量反射回來的激光束，可以獲取物體表面的三維坐標信息以及激光點的時間和強度信息等。激光掃描可分為單點掃描和線掃描兩種方式，分別適用于不同的場景。

3. 激光掃描的過程

當我們使用三維激光掃描儀掃描建筑表面時，會得到大量密集的點。這些點具有三維坐標（XYZ）、激光反射強度和顏色信息（RGB）等。它們共同創建了可識別的三維結構。

以Trimble為例，他們的三維激光掃描儀采集的數據以點云和圖像的形式儲存在設備里。通過運用Trimble RealWorks進行一定處理，能夠獲取建筑物的相對位置信息、尺寸、紋理和形狀，從而建立真實的物體數據模型。

Trimble三維激光掃描儀主要掃描過程和技術流程如下：



二、點云數據處理技術流程

點云預處理成果→噪聲點濾除→坐標轉換→點云自動分類→根據實測點檢查合格→人工編輯分類結果→地面點→構建數字高程模型→等高線、高程點成果。

各步驟詳解

1. 點云數據分類

在處理過程中，點云數據需要進行分類，以便后續處理。根據 TerraSolid 軟件的分類圖層，可以將點云數據分為不同類別，如地面點、植被點、建筑物點等，以便進一步的處理和分析。

· 地面點（Ground）：包括地表真實地貌以及與地面相連接的人工構筑物，如路堤、土堤、階梯路等。

· 植被點（Vegetation）：包括地表的植被，如草地、灌木、竹林等。

· 建筑物點（Building）：包括地表建筑物的點，如房子、溫室大棚等。

2. 點云數據成圖

在分類完成后，需要將地面點進行建模，生成數字高程模型（DEM），并進行高程信息的提取和等高線的生成。

· 地面點模型處理：通過觀察模型并進行人工干預，確保生成的三角網合理，如出現不合理的三角網，需要手動進行修正。

· 高程信息獲?。悍蛛x出等高線關鍵點，利用軟件自動生成等高線，并根據項目需求設置參數，如最小面積、光滑度等，生成所需比例尺的等高線。

3. 地形圖地物信息采集

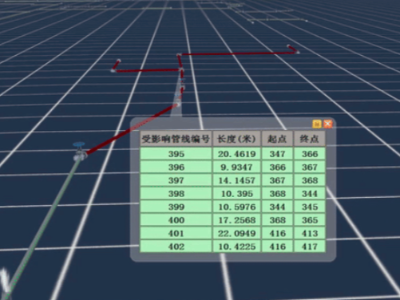

結合地面點模型和正射影像（DOM），進行地物要素的繪制，包括管線、水系、房子、道路等。植被種類的填充可通過影像與點云的斷面圖進行判斷，并結合外業調繪成果完成地形圖的制作。

4. 點云數據精度統計

通過外業測點檢查，對高程的精度進行統計，以確保數據的準確性。根據誤差范圍進行評估，并對照相關標準要求進行比較，如 NB/T 35029—2014《水電工程測量規范》。

三、如何對點云數據進行建模？

利用實景建模軟件ContextCapture可以更好地評估點云并生成更精確的三維模型。

ContextCapture 的功能優勢：

· 增強、分割、分類點云：通過 ContextCapture，可以對點云數據進行增強、分割和分類，使得處理后的數據更易于理解和應用于建模過程中。


激光掃描車與實景影像融合成果

· 與工程模型結合：該軟件支持將處理后的點云數據與工程模型相結合，從而為工程設計提供更準確的數據基礎。

· 高級三維建模功能：ContextCapture 提供了高級的三維建模工具，如橫截面切割、斷裂線和地形提取，能夠快速高效地對竣工條件進行建模，并且能夠支持設計流程的進行。

· 動畫和渲染生成：除了建模外，該軟件還支持生成用于展示的動畫和渲染，使得建模成果更加生動直觀。

此外，基于點云數據，ContextCapture 還可以生成非常龐大的可縮放地形模型。這些模型可以與原始數據源同步更新，保持模型的最新狀態。這種實時更新的特性使得用戶能夠隨時獲得全局、最新和綜合的數據表示，可用于各種顯示模式、執行分析，以及生成動畫和可視化效果。
