地形三維建?！狟IM技術在工程樁施工上大展拳腳！

2019/10/24

1 地層巖性

勘探鉆孔揭示深度范圍內，上部為人工填土（素填土）、粉質粘土、砂土、淤泥質土、卵石和殘積土層，下部為凝灰巖各風化層。

2 工程重難點

（1）地質條件較復雜，孔深度難以控制；

（2）施工場地面積大，工程樁施工組織難度高；

（3）展示區施工工期緊，工期保證難度大；

（4）施工圖紙變更頻繁，現場算量工作量大。

3 BIM實施思路

針對展示區工期較緊，工程樁數量眾多，現場地質條件較復雜，項目平面布置、資源組織及組織管理難度大等問題，采用如下思路來進行BIM技術的實施。

4 BIM模型建立確定模型精度要求

模型精度直接決定后期模型應用的深度，精度越高，信息越全，意味著模型參考性越高，但同時會帶來人工及時間的成本，所以要根據應用的深度分清不同階段不同模型的精度

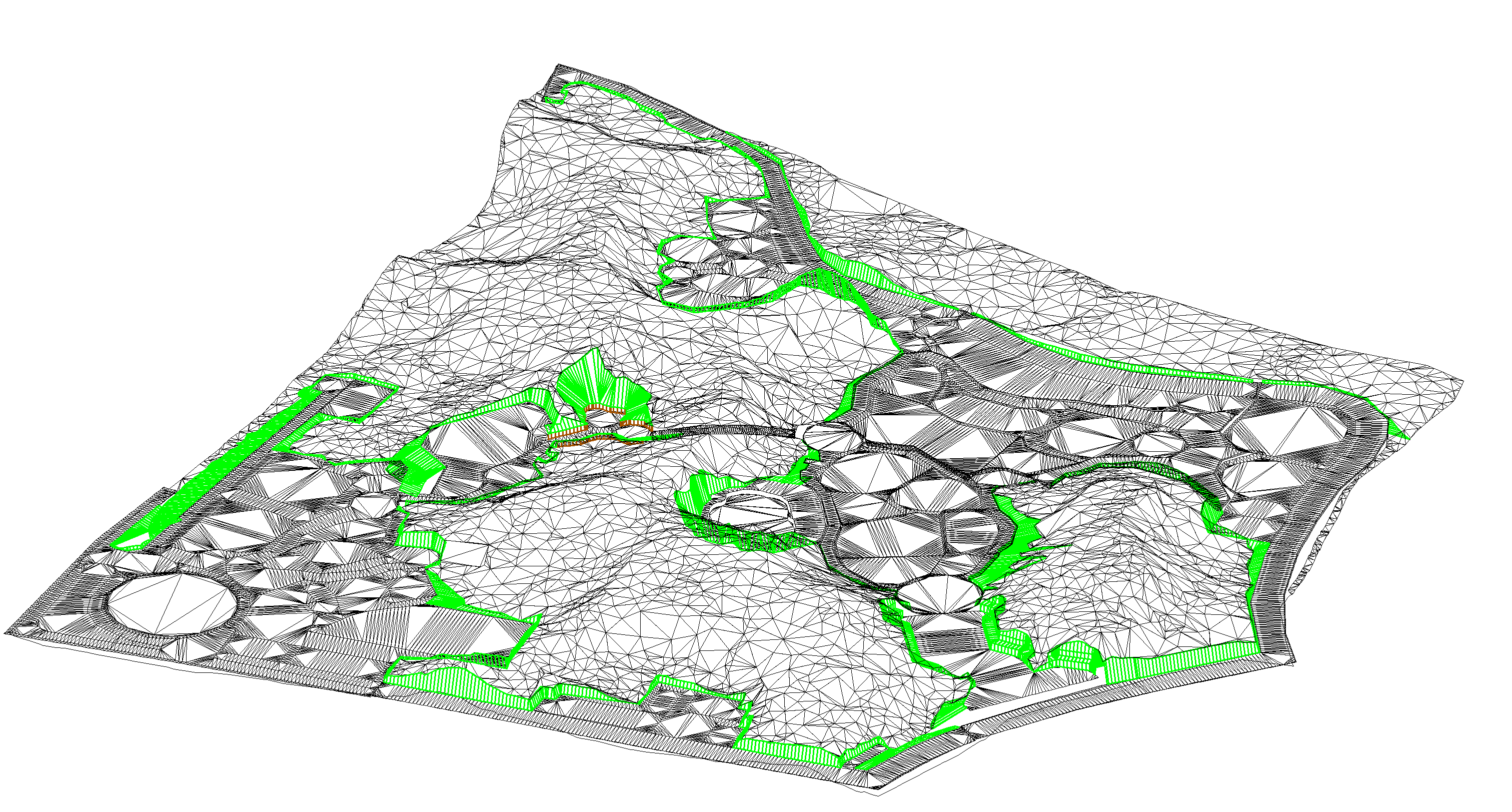

5 POI復雜地形繪制

根據地勘報告，在revit里繪制地形，而設計圖紙只要求樁端進入持力層為強風化凝灰巖（黃色）或中風化凝灰巖（紅色），故將這兩層地形進行繪制，這里用到一個小技巧，地形用revit的板構件進行地形繪制，原因是工程樁將用柱構件進行繪制，這樣就可利用柱自動附著功能來快速進行終孔深度的判斷

地形三維建?！狟IM技術在工程樁施工上大展拳腳！

6 BIM應用5.1 工程樁終孔深度預估應用.

將工程樁放置在繪制好的地形模型中，利用自動附著的功能可較方便快捷的得到工程樁與持力層的關系，從而確定各個工程樁的樁長，防止實際施工時遇到夾層或孤石時造成終孔錯誤，影響工程質量及整體施工進度

7 工程樁BIM應用分析BIM優勢闡釋

（1）revit可以將復雜地形進行三維繪制，比原來只能通過勘察報告的平面或剖面圖判斷地形來得更直觀，也更形象。

（2）工程樁放置在復雜地形中并根據設計要求進入持力層，方便預估工程難度，防止因夾層或孤石造成終孔錯誤等問題。

（3）在精確模型的基礎上可出精確的混凝土量及鋼筋量。

（4）鋼筋節點的繪制可指導現場進行施工，方便質量監督與跟設計院交流。

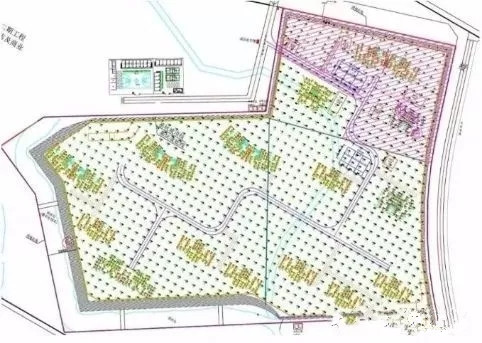

（5）平面布置更加的直觀且利于項目各工作人員在一起進行討論，對項目策劃的科學性有幫助。

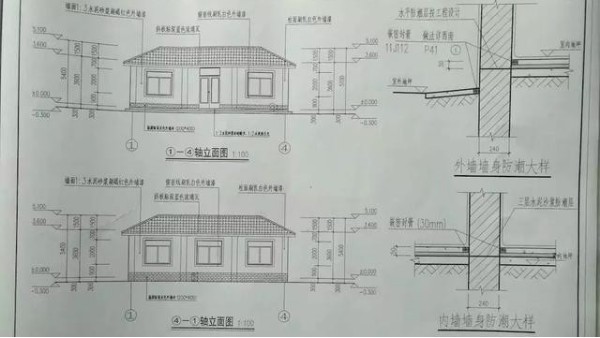

（6）臨建可使用自建族，輸入參數約束可根據需要隨意改變，方便且直觀。

（7）Navisworks的施工模擬功能對內可幫助梳理工序的交接及工期的安排，對外可給業主進行展示，展現項目的技術力量及提高公司品牌，帶動公司營銷

結語

BIM給予項目更直觀、更精確、更快捷的施工信息，在工程形式復雜、工期較緊、工程信息量大的工程條件下，BIM的價值就體現得比較明顯，現階段受限于軟件及工作模式的問題，無法大幅度提高項目的整體管理水平，但從某一階段某幾個點做起，慢慢將BIM技術擴展到項目的每一個方向，相信，BIM將成為項目管理離不開的工具。
