道路建模-復雜緩和曲線處理

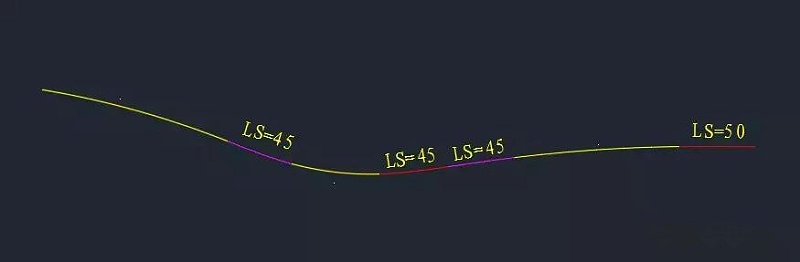

 在構建立交模型時，匝道的路線一般比較復雜，其包含多條緩和曲線，如下圖：

   本文所指復雜緩和曲線即主要指匝道的緩和曲線，包括反向緩和曲線及單條緩和曲線，以上圖所示路線為例，處理方法如下：

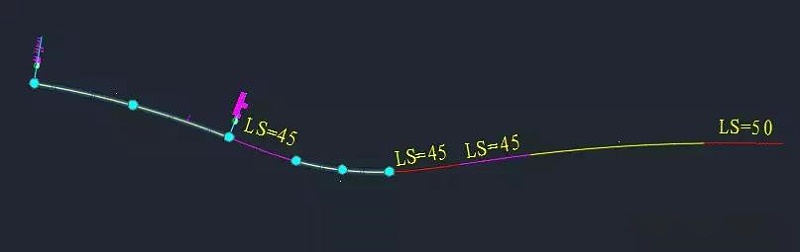

   1.識別第一、二條圓曲線，構建初始路線。

   第一條圓曲線跟第二條圓曲線是反向的，卻只有一條緩和曲線連接，這里需要采用固定緩和曲線來連接兩條圓曲線。

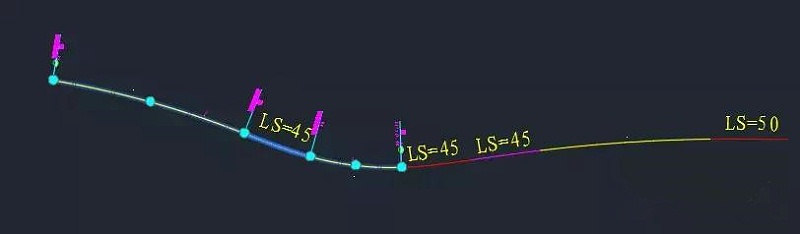

   2.點擊幾何圖形編輯器，選擇“固定緩和曲線”，按提示命令選擇用于起點和方向的第一條圓曲線，指定緩和曲線類型為“點”，選擇“內曲”，指定緩和曲線終點為第二條圓曲線起點，確定后兩條圓曲線接順。

   若兩條圓曲線沒有接順，即樁號只貫到緩和曲線終點，可嘗試將第二圓曲線刪除，采用固定曲線命令，從緩和曲線終點重新繪制圓曲線圖元。

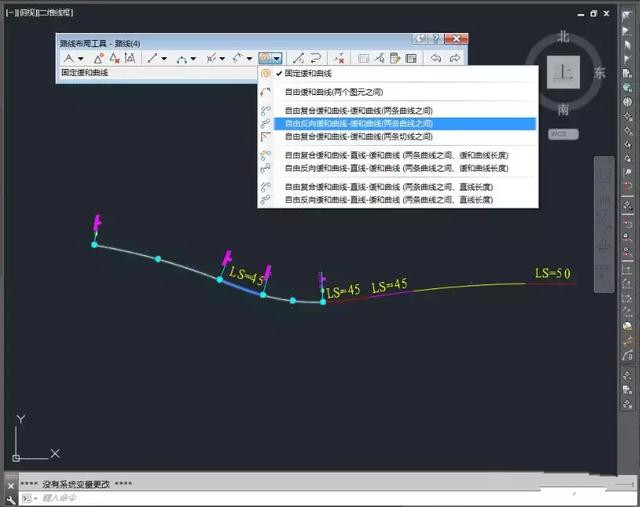

   3.采用“轉化Autocad直線及圓弧”命令，將第三條圓曲線轉換為路線單元。連接第二圓曲線及第三圓曲線的是兩條反向緩和曲線，這里選擇“自由反向緩和曲線命令”，按命令提示依次選擇第二、第三條圓曲線，設定L的比例為1，確定后兩條圓曲線接順。

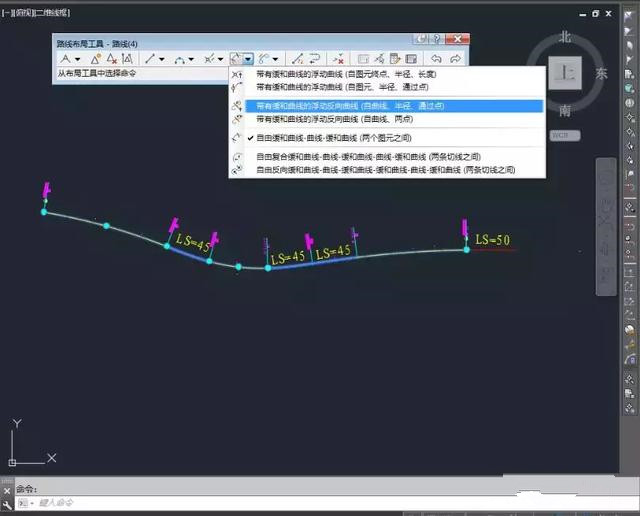

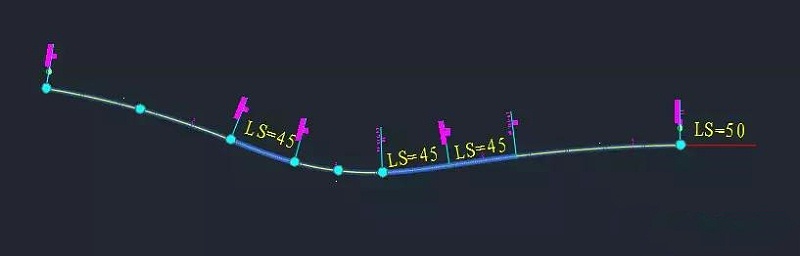

注意，緩和曲線創建時，必須選擇L之比為1，否則與原路線對不上。此外若命令提示出現“將創建復合解決方案”，則不能用此方法創建該緩和曲線，可選擇“帶有緩和曲線的浮動反向曲線”命令，創建反向緩和曲線。

   4.最后一條緩和曲線可按照第一、第二條圓曲線間緩和曲線創建方法創建。

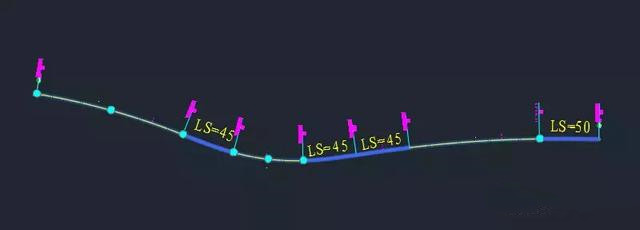

   最終成果如下：
