聚焦行業熱點資訊走在新基建建設前沿

城市綜合管廊設計要求有哪些？城市綜合管廊可以什么BIM軟件做？

聚焦行業熱點資訊走在新基建建設前沿

首頁 > 資訊中心 > 綜合管廊

城市綜合管廊設計要求有哪些？城市綜合管廊可以什么BIM軟件做？

2022/02/10

城市綜合管廊將電力、通信，燃氣、供熱、給排水等各種工程管線集于一體，是保障城市運行的重要基礎設施和“生命線”。建設城市綜合管廊，做好城市綜合管廊的設計對于城市日后的發展規劃至關重要。
城市綜合管廊的設計要求有哪些？城市綜合管廊可以什么BIM軟件做？

城市綜合管廊的設計要求有哪些？城市綜合管廊可以什么BIM軟件做？

在發達國家，城市綜合管廊已經存在了一個多世紀，因不同國家的經濟情況和地下空間的差異，城市綜合管廊在不同的國家有什么的要求，如俄羅斯對綜合管廊建設設置了如下規定：
在擁有大量現狀或規劃地下管線的干道下面；
在改建地下工程設施很發達的城市干道下面；
需要同時埋設給水管線、供熱管線及大量電力電纜情況下；
在沒有余地專供埋設管線，特別是鋪設在剛性基礎的干道下面時；
在干道同鐵路的交叉處。
城市綜合管廊的設計要求有哪些？城市綜合管廊可以什么BIM軟件做？

城市綜合管廊的設計要求有哪些？城市綜合管廊可以什么BIM軟件做？

我國由于法律、意識等原因，造成城市綜合管廊多年來處于落后的狀態，加快我國城市綜合管廊建設，是目前城市化建設以及舊城改造的重點。
近年來，BIM技術在城市綜合管廊建設中的應用，為城市綜合管廊設計可視化和碰撞問題提供了重要的幫助。于是，法律規范提出了市政工程項目應當使用BIM技術，且規定了使用的占比，推動了BIM技術在城市綜合管廊中的全生命周期應用。
基于上述原因，在建設城市綜合管廊時，我們除了要遵循國家城市地下綜合管廊法律規范和設計要求外，還要融入BIM等先進的科學技術。下面，我們一起看看，城市綜合管廊設計法律規范和設計要求，以及BIM軟件。

城市綜合管廊的設計要求有哪些？城市綜合管廊可以什么BIM軟件做？

城市綜合管廊法律規范

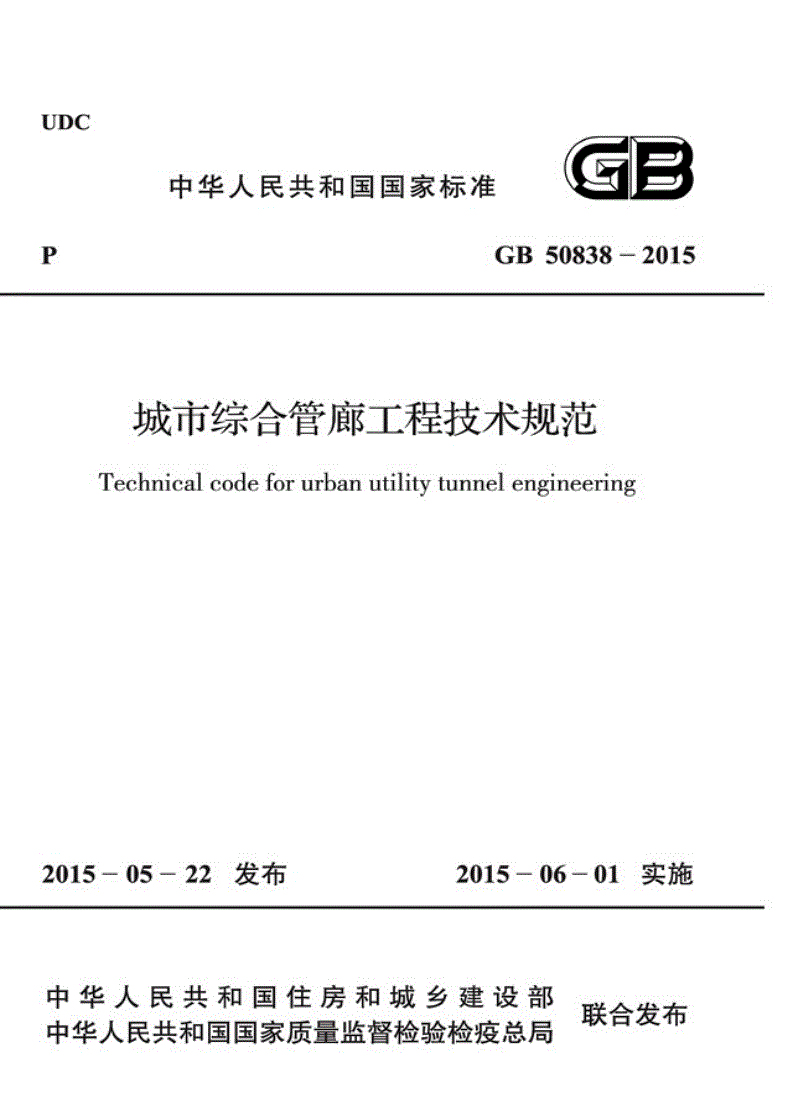

2015年5月22日住建部發布，6月月1日起實施的《城市綜合管廊工程技術規范》（GB50838-2015）

城市綜合管廊法律規范

注：2020年12月，住建部對此規范局部條文修訂發布了征求意見稿。
城市綜合管廊設計要求
1、總設計原則
進行城市綜合管廊設計時，須結合城市用地規劃的實際情況，充分考慮地下空間利用情況，按照其建設年代、區域形態、管線需求等因素合理選擇綜合管廊布局形式，同時其設計還須與城市用地規劃保持一致性，以達到社會效益和經濟效益的最大化，做到科學規劃、適度超前。常見的綜合管廊布局形式有十（口）字形、豐字形及田字形等，十字形或口字形布局常用于老城區或節點區域。
2、節點設計
城市綜合管廊的節點類型眾多，如管線分支口、吊裝口、通風口、人員出入口、交叉節點等，在設計時，應綜合考慮內部管線如何有效銜接、人員能否順利通行等問題，以及管線的規格、數量與通訊線纜彎曲半徑等要點。同時，還須堅持“四讓”原則，即有壓管線讓無壓管線；埋管淺的管線讓埋管深的管線；單管讓雙管；柔性材料管線讓剛性材料管線。常用的管道出線方式有支溝出線和直埋出線兩種，設計時應結合項目特點及技術經濟分析結果合理選擇。
3、防水設計
進行城市綜合管廊防水設計時，應按照防、排、截、堵的原則，因地制宜，綜合治理，制訂合理有效，符合防水標準和使用要求、技術經濟指標，且操作方便的防水方案，同時應以結構自防水為根本，施工縫、變形縫等接縫防水為重點，并利用防水加強層進行防水，從而形成完善的地下防水體系，有效保障城市綜合管廊的防水安全性。
4、附屬設施設計
進行城市綜合管廊附屬設施設計時，應綜合考慮建設周邊環境，與其協調配合，合理確定控制中心、變電所、投料口、通風口、人員出入口等配套設施規模、用地和建設標準，同時，還要明確消防、通風、供電、照明、監控和報警、排水、標識等相關附屬設施的配置原則和要求。
城市綜合管廊設計BIM軟件

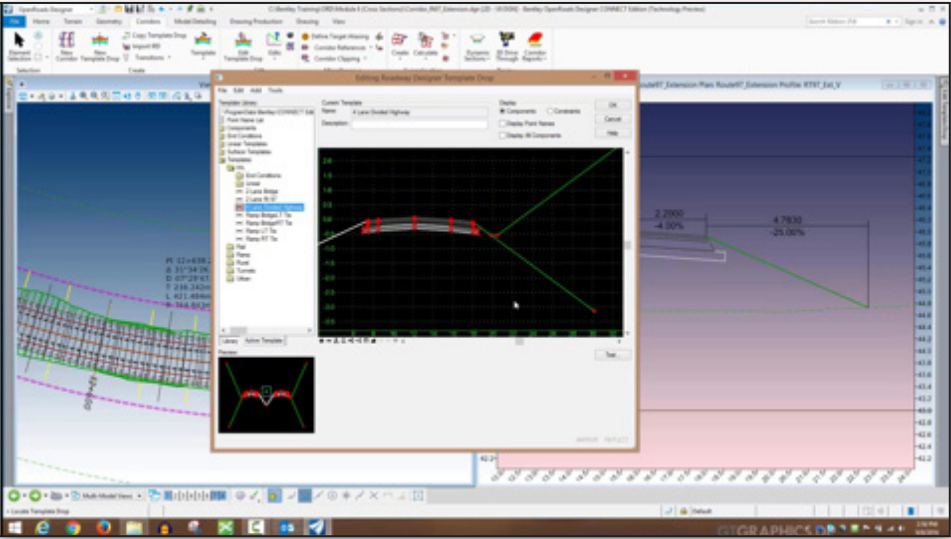

OpenRoads Designer引入全新的綜合建模環境，提供以施工驅動的工程設計，有助加快路網項目交付，統一從概念到竣工的設計和施工過程。該應用程序提供完整且詳細的設計功能，適用于勘測、排水、地下設施和道路設計。

>>> OpenRoads Designer軟件功能詳情

〈〉
