Context Capture空三不過的解決辦法

01

Q：空三剛開始就失??？

A：考慮以下4種情況：

• 考慮ContextCapture Engine 是否打開，嘗試關閉后重新打開；
• 考慮相片數量是否過多（比如說在 10000 張以上，此時系統內存是個瓶頸）；
• 考慮修改 Jobs queue 路徑（打開 ContextCapture Setting，將 Job queue directory 切換到別的路徑，重新嘗試；如果還不行的話再切換回去繼重新嘗試）；
• 上述方法都不行，則考慮相片本身問題或者重新安裝軟件

02

Q：聯機空三，輔機engine顯not found？

A：檢查局域網是否暢通（建議用一個好的交換機保證網速暢通，保證每臺工作站分配至少50兆以上）

03

Q：空三完成后提示有大量照片未參與重建。

A：考慮以下3種情況：

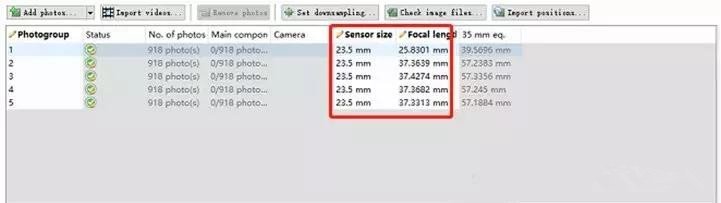

• 若測區無大面積同名點難以識別的地物地貌（例如水域、沙漠、玻璃等），出現大量照片未參與重建的情況一般是初始的“傳感器尺寸（sensor size）”或者“相機焦距（focal length）”數值錯誤，可在最初導入的block表格中修改上述參數，或者直接在CC Master軟件中修改上述參數，然后重新提交空三。

• 測區覆蓋大面積水域。首先考慮自身工程要求，若不需要水面模型，則查看未參與重建的照片是否都為包含水面的照片（備注：水面在超過整張照片圖幅的一半以上），若是，可以不用考慮此項，直接提交模型即可；

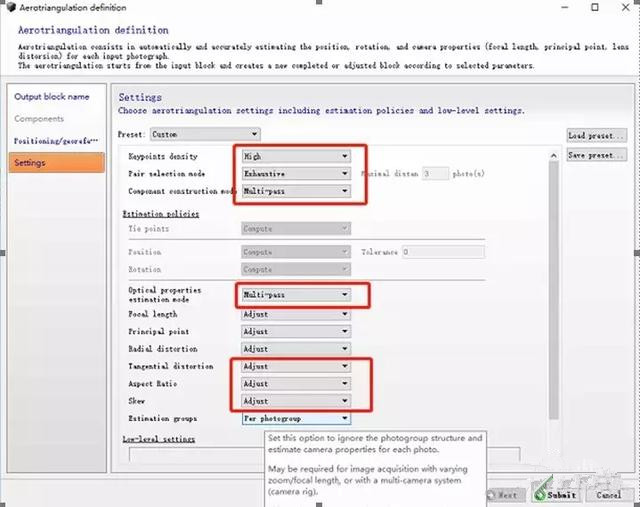

• 若測區包含大面積玻璃建筑物等需要建模但特征點難以識別的地物地貌，則需要將空三設置調到最高精度，但其時間會增加不少，如下圖；將空三參數更改后還是不過，則選擇pos或者控制點精度較低的選項再按照下圖中的設置重新提交空三。

04

Q：空三跑過提示所有照片參與重建，但是3D View中顯示空三分層。

A：

• 首先保證有95%以上照片參與重建

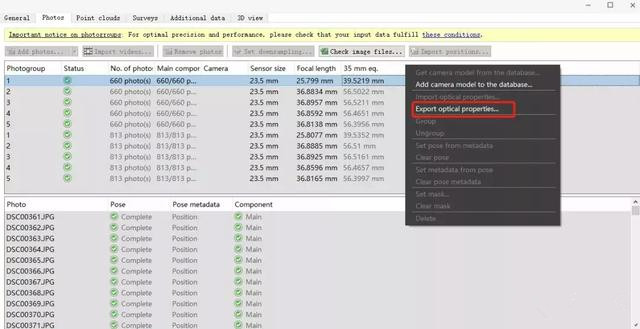

• 其次在此空三基礎上將軟件自動計算的外方位元素依次按照鏡頭編號導出
• 再將導出的參數依次對應導入空三前的工程中去（最初導入的工程鏡頭參數是空白的）
• 最后在此基礎上重新提交空三，一般都會通過。

05

Q：空三提交最終顯示失敗。

A：按照以下步驟依次檢查：

1. 檢查原始數據是否經過亮度或者銳化等過度的后期處理；
2. 從engine中檢查空三是在哪一步失敗，然后將失敗那一步相對應的參數設置更改再重新提交；
3. 將pos控制點精度調到較低的選項。
