Contextcapture實景建模流程進階篇（四）

8.2調整航片

根據原始航片進行建模得到的三維模型效果一直不出色，后在建模之前對原片進行特色后模型效果有部分提升，以下為使用到的一些參數。

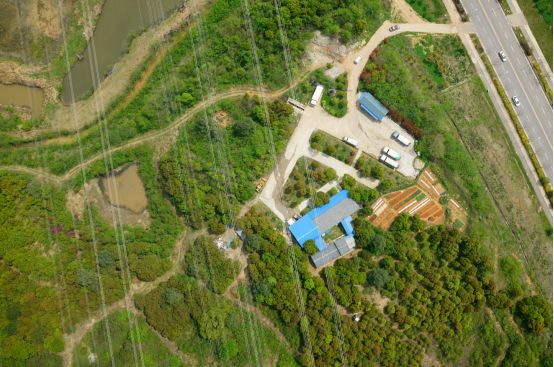

（1）使用Camera Raw工具（快捷鍵Ctrl+Shift+A）中的“fx”選項卡中的去霧工具對照片進行去霧，對比度，特別是其去霧效果很好；然后再使用陰影/高光（圖像--->調整-->陰影/高光）可以加亮暗部，壓縮亮部。

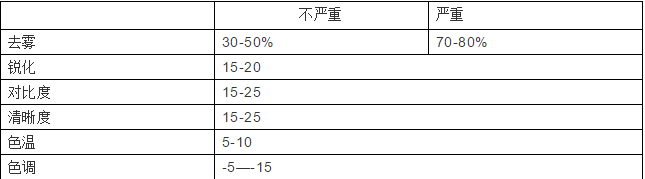

初步形成經驗參數：

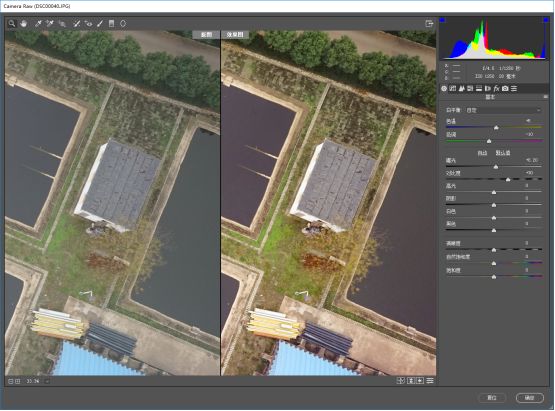

Camera Raw調整效果

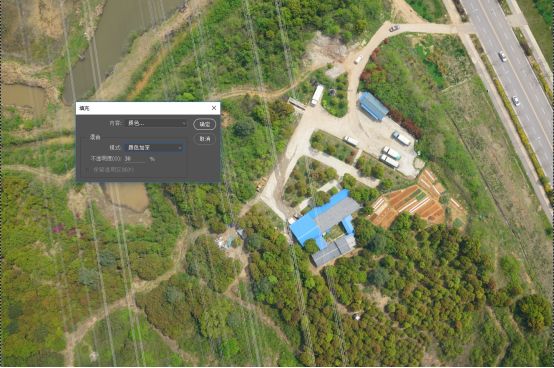

（2）添加顏色蒙板

8.3調整建模參數

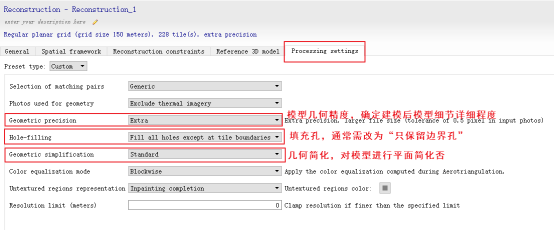

8.3.1幾何精度參數

Extra/High：模型細節好，數據量大（4倍左右），建模時間長（2倍以上），建議大型或超大型項目使用；

Middle：模型細節差，數據量小，建模時間短，建議中小行項目使用。

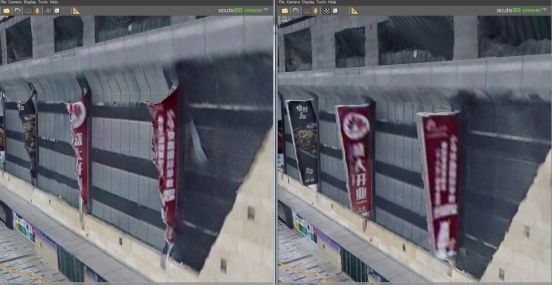

Extra和Middle兩種精度對比

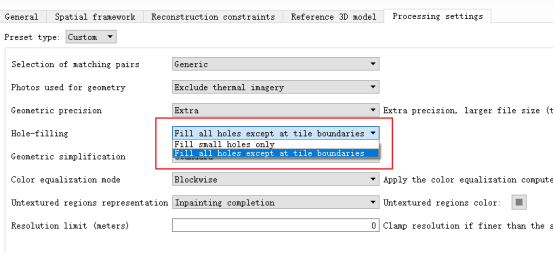

8.3.2補洞參數

Fill all holes except at tile boundries:每個瓦片模型除了邊緣的孔外，沒有內部孔

Fill small holes >每個瓦片模型中出來極小的孔被軟件自動填充后，會留下部分孔。

8.3.3平面簡化參數

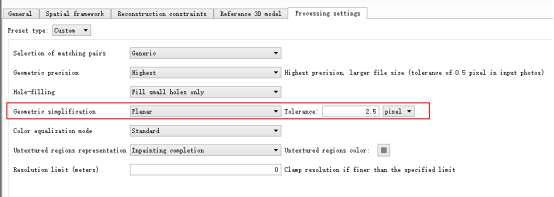

在Reconstruction參數設置中，將最后一個選項卡“Processing settings”中的“Geometric simplification”的參數設置為“Planer”。表示對生成的模型進行平面簡化。此參數使，a.路面更平（但造成階梯路面），b.建筑物形成直角，但是同時又導致模型的三角面比較破碎，對某些模型會嚴重降低顯示效果。因此該參數慎用，使用時建議小于默認參數。

幾何簡化

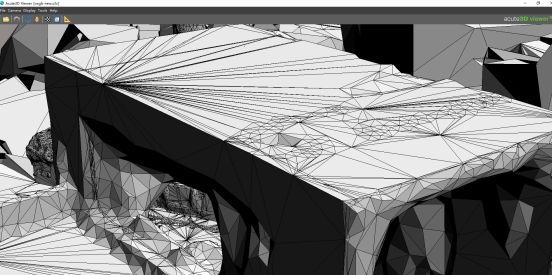

幾何簡化后效果

8.4修改模型和紋理--導入約束

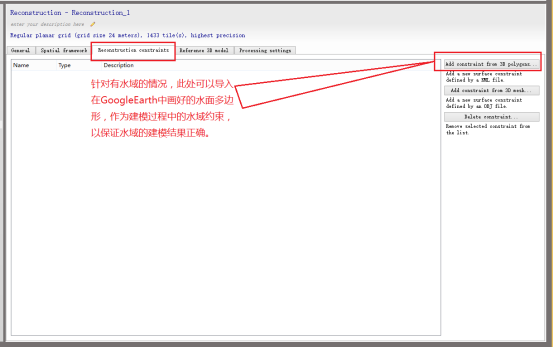

1導入水面約束

可以導入三維模型或者kml，或使用三維obj模型。如果是kml注意導入路徑必須為英文路徑，且該kml文件中的多邊形的每個節點必須有高程。

導入約束

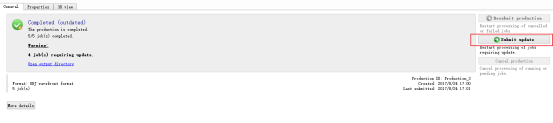

更新模型

2導入模型約束

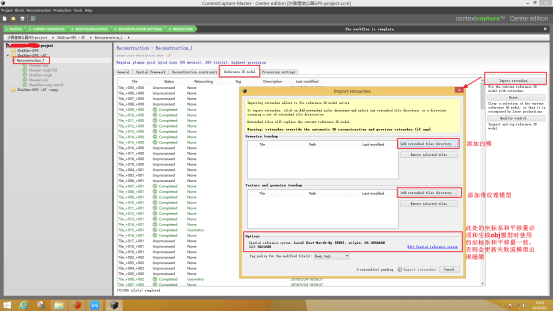

如果對于模型局部地方需要修改，如建筑物、公路或一些漂浮物，則需要先生成一份該區域的obj格式模型，到每個Tile中去修改obj。然后再將修改的obj按照原有的目錄形式保存，再使用Reconstruction中的“Reference 3D Model”選項卡，使用它“Import Retouches...”工具導入修改好的obj模型。如下圖所示，在“Import Retouches”對話框中，分上下兩個部分，上面部分只是針對修改的模型重新進行紋理映射（會改變模型UV），下面部分則對按照導入的模型和紋理進行格式轉換。（如果需要生成多級模型建議先修改模型然后更新，再使用更新的模型進行紋理修改進入下面的固定模型和紋理操作）

注：如果在生成obj模型時改動過坐標系，則在導入的obj模型坐標系應和生成時的坐標系一致。
